ИНСТРУКЦИИ ПО МОНТАЖУ

УСТАНОВКА ЩИТКА РЕЖУЩЕЙ ГОЛОВКИ

ОСТОРОЖНО! Не используйте устройство без установленного надлежащим образом щитка во

избежание получения тяжелых травм.

Если щиток не смонтирован, выполните следующие

операции:

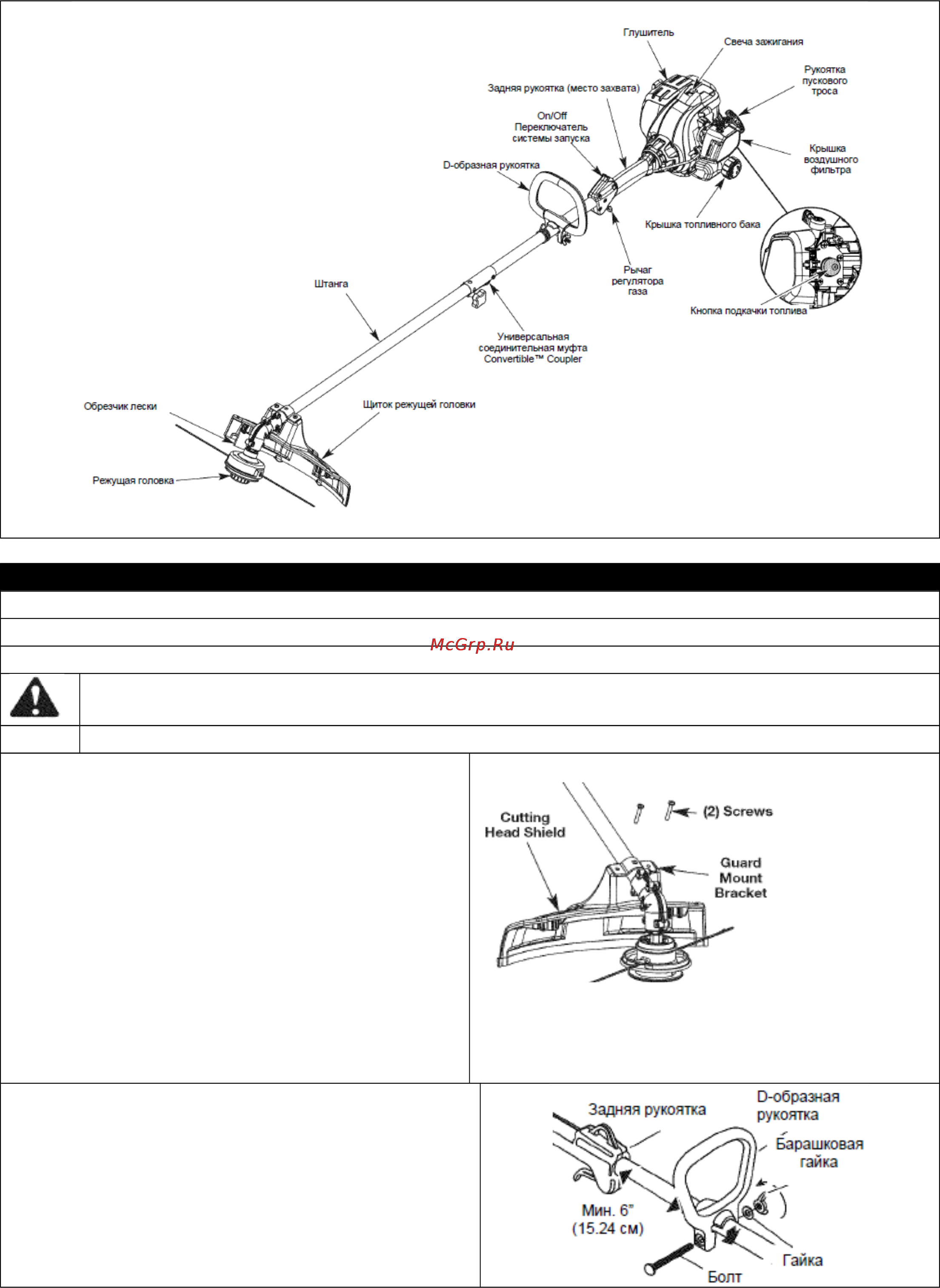

1. Расположите щиток режущей головки на

установочном кронштейне, совместив

соответствующие отверстия (Рис. 1).

2. Вручную плотно закрутите два винта щитка.

Используя подходящую отвертку, равномерно

затяните винты, чтобы обеспечить одинаковый

зазор между кронштейном и щитком с каждой

стороны.

Рис. 1

Cutting Head Shield – щиток режущей головки

Guard Mount Bracket – монтажный кронштейн

Screws - винты

УСТАНОВКА и РЕГУЛИРОВКА D-ОБРАЗНОЙ

РУКОЯТКИ

1. Поместите D-образную рукоятку на штангу (Рис.

2). Болт с шестигранной головкой должен быть

помещен в отверстия ручки с левой стороны.

2. Установите болт с шестигранной головкой в

отверстие ручки и протолкните в углубление.
