13. Установите и проденьте концы лески через проушины, расположенные в корпусе головки, и

поместите внутреннюю катушку с пружиной внутри в корпус головки. (Рис.20). Прижмите друг к

другу внутреннюю катушку и корпус головки.

ВАЖНО: Пружина должна быть установлена во внутреннюю катушку до сборки триммерной головки.

14. Удерживая прижатым друг к другу катушку и корпус, возьмитесь за концы лески и с усилием

потяните за них для высвобождения лески из удерживающих прорезей.

15. Удерживая катушку в таком положении, установите ударную кнопку и заверните её по часовой

стрелке.

Способ установки катушки с предварительно намотанной леской

1. Удерживая корпус головки одной рукой, открутите ударную кнопку против часовой стрелки.

Осмотрите болт во внутренней части ударной кнопки, он должен свободно перемещаться.

Замените ударную кнопку, если она повреждена (Рис. 13).

2. Извлеките старую внутреннюю катушку из корпуса головки (Рис. 14).

3. Извлеките пружину из старой катушки (Рис. 14).

4. Поместите пружину в новую катушку.

ВАЖНО: Пружина должна быть установлена во внутреннюю катушку до сборки триммерной головки.

5. Установите и проденьте концы лески через проушины, расположенные в корпусе головки, и

поместите внутреннюю катушку с пружиной внутри в корпус головки. (Рис.20). Прижмите друг к

другу внутреннюю катушку и корпус головки. Удерживая триммерную головку, потяните за

концы лески.

6. Удерживая прижатым друг к другу катушку и корпус, возьмитесь за концы лески и с усилием

потяните за них для высвобождения лески из удерживающих прорезей.

7. Удерживая катушку в таком положении, установите ударную кнопку и заверните её по часовой

стрелке.

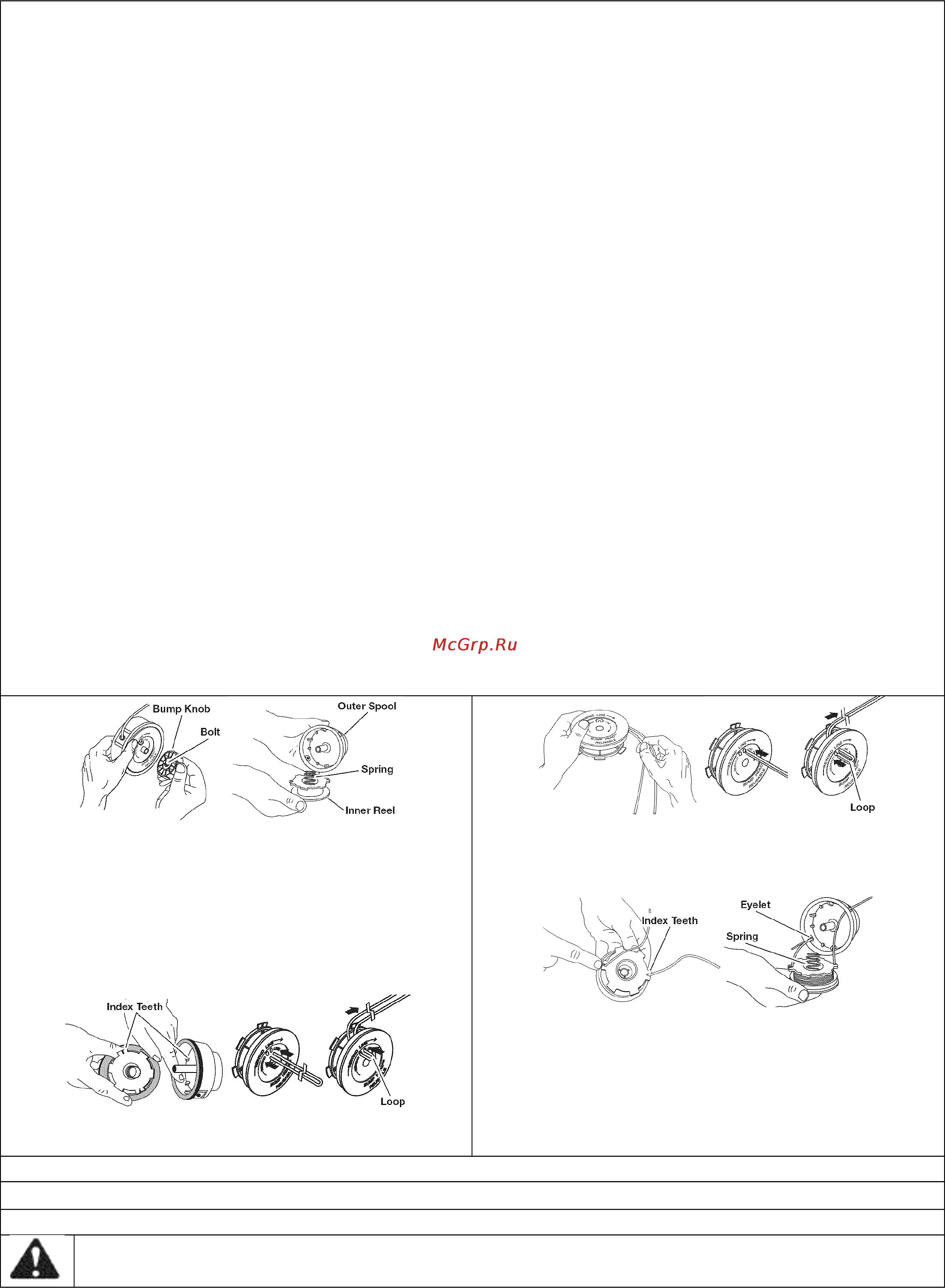

Рис. 13 Рис. 14

Bump knob – ударная кнопка

Bolt – болт

Оuter spool – корпус головки

Spring – пружина

Inner reel - внутренняя катушки

Рис. 15 Рис. 16

Рис. 17 Рис.18

Loop - петля

Рис. 19 Рис. 20

Index teeth – фиксирующий паз

Еyelet – проушина

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА

ОСТОРОЖНО! Во избежание получения тяжелых травм не выполняйте работы по

техническому обслуживанию или очистке изделия при работающем двигателе. Все работы
