ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,

info @ trio - d . ru, www. trio - d .ru

Рукоятка зажима пиноли задней бабки 4: Вращение по часовой стрелке –

пиноль 3 зажата. Вращение против часовой стрелки – пиноль 3 отжата.

Маховик перемещения пиноли задней бабки 5: Вращение по часовой стрелке

– перемещение пиноли влево. Вращение против часовой стрелки –

перемещение пиноли вправо.

Рукоятка включения и выключения полугайки ходового винта 7: Поворот

вниз – включение полугайки. Поворот вверх – выключение полугайки.

Маховик ручного перемещения каретки 9: Вращение против часовой стрелки

– перемещение каретки влево. Вращение по часовой стрелке – перемещение

каретки вправо. (см. рис).

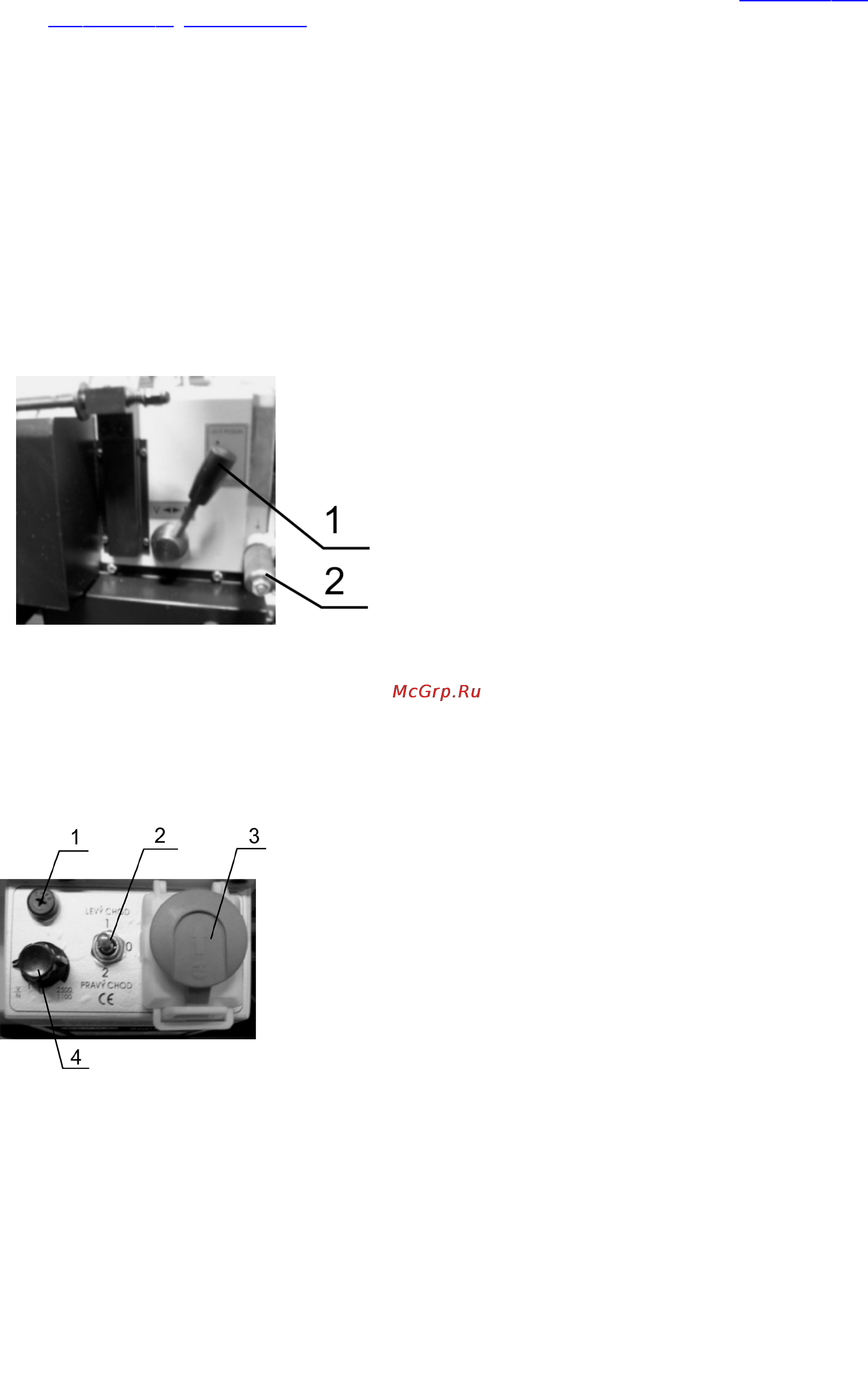

Рукоятка переключения диапазона

скорости вращения шпинделя 1: Рукоятка в

положении «N» - скорость вращения шпинделя

0-1100 об./мин. Рукоятка в положении «V» -

скорость вращения шпинделя 0-2500 об./мин.

Рукоятка изменения направления

вращения ходового винта 2: Для

переключения необходимо оттянуть рукоятку и

произвести переключение. Рукоятка в нижнем

положении – ходовой винт и шпиндель вращаются в противоположные стороны.

Рукоятка в верхнем положении – ходовой винт и шпиндель вращаются в одном

направлении. Рукоятка в нейтральном положении – ходовой винт не вращается.

Электрический блок управления (см.рис.).

1 – Гнездо предохранителя 2А 220В.

2 – Переключатель направления вращения шпинделя.

Переключатель в положении «1» - вращение шпинделя

против часовой стрелки. Переключатель в положении «2»

- вращение шпинделя по часовой стрелке. Переключатель

в положении «0» - шпиндель не вращается.

3 – Кнопка аварийной остановки станка с

устройством её блокировки.

4 – Потенциометр - включение

электродвигателя и бесступенчатая регулировка

скорости вращения шпинделя.
