ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,

info @ trio - d . ru, www. trio - d .ru

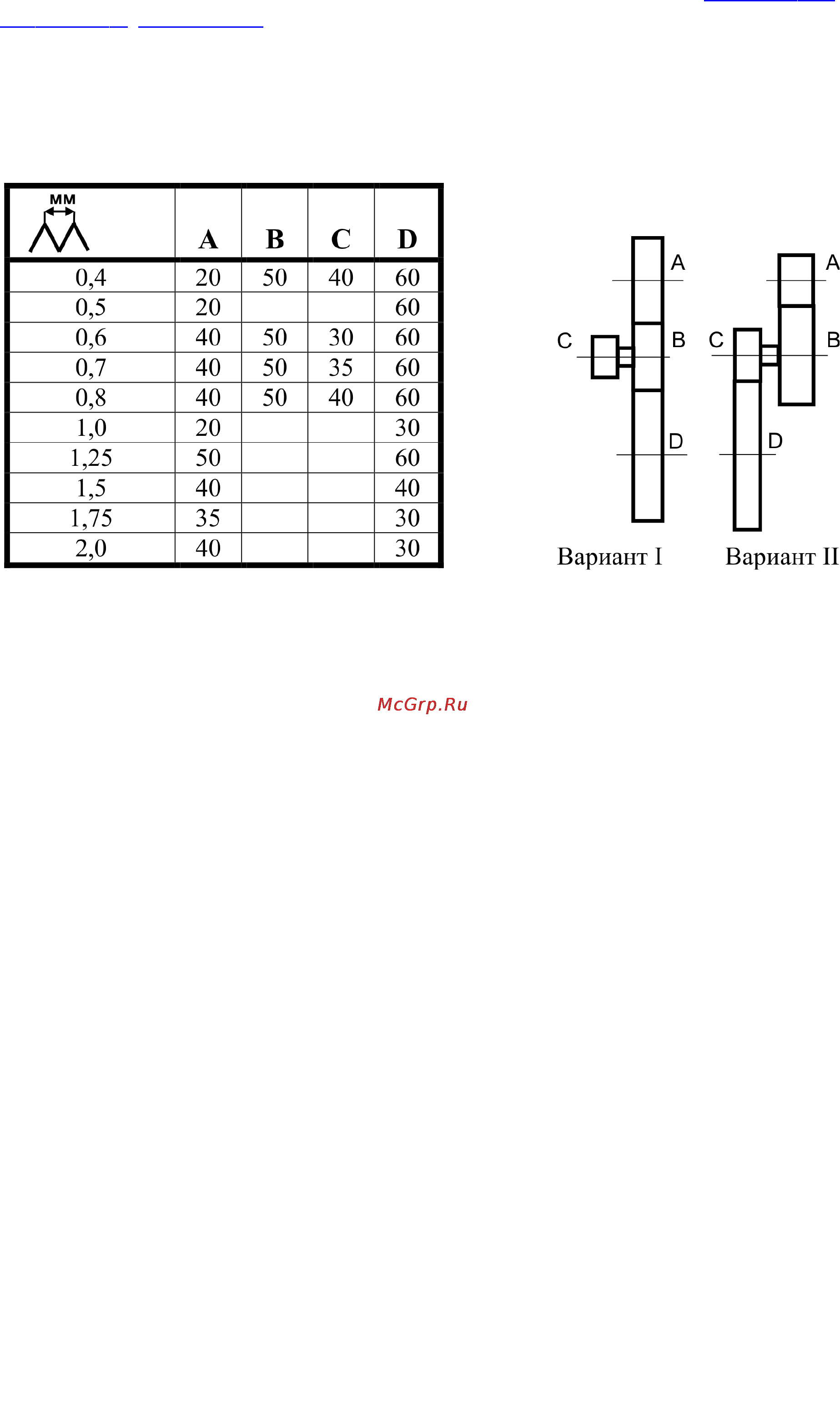

Установка величин подачи осуществляется подбором сменных шестерен в

соответствии со значениями, указанными в таблице. Таблица расположена на

защитном кожухе шпиндельной бабки.

Рисунок 7 Рисунок 8

Внимание! –При использовании таблицы подбора сменных шестерен в

случае отсутствия данных для шестерен B и C, гитара собирается по схеме

«вариант I». На место шестерни В устанавливается любая подходящая из

поставляемых со станком шестерен. Когда в таблице имеются данные на все

четыре шестерни, гитара собирается по схеме «вариант II».

Внимание! –Перед заменой шестерен отключите станок от электрической

сети.

Для замены шестерен гитары подач снимите защитный кожух. Шестерня А

ведущая, шестерня D ведомая. При схеме «вариант I» установки шестерен

шестерня В работает в качестве промежуточной и ее размер не имеет значения

можно использовать любую подходящую шестерню, которая соединит шестерни

А и D. Возможность использования шестерни определяется наличием

свободной шестерни в комплекте передач. Валы шестерен А и D закреплены в

подшипниках; поэтому регулировки зазоров производятся на перемещающейся

оси с шестернями В и С при помощи регулировочного механизма.
