4. УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1 Завеса имеет прочный корпус, изготовленный из листовой стали,

покрытой высококачественным полимерным покрытием. Внутри корпуса

расположены оребренные трубчатые электронагревательные элементы

-2-

Рис.5 Рис.6

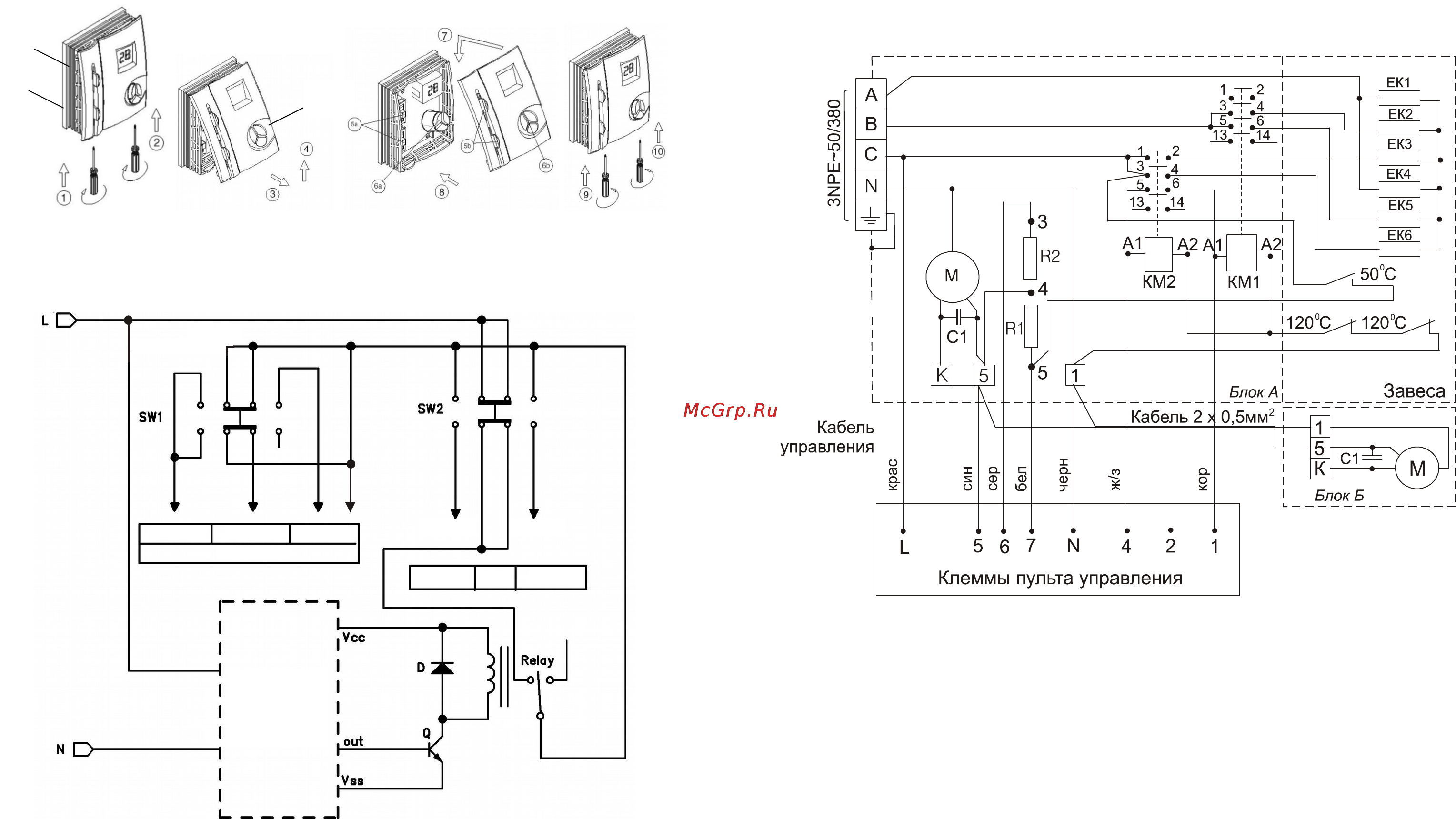

Рис. 7. Электрическая схема пульта управления

М а к с и м

М и н и м

С р е д н я я

В е н т и л я т о р

Н а г р е в 1 0 0 %Н а г р е в 5 0 %

Т е р м о с т а т

В ы к л

Н а г р е в 5 0 %

Н а г р е в 1 0 0 %

-15-

Рис. 4. Электрическая схема КЭВ-6П202Е, КЭВ-9П202Е, КЭВ-12П202Е
