* в завесах КЭВ-П605Е лампы 50Вт без трансформатора.
-15-

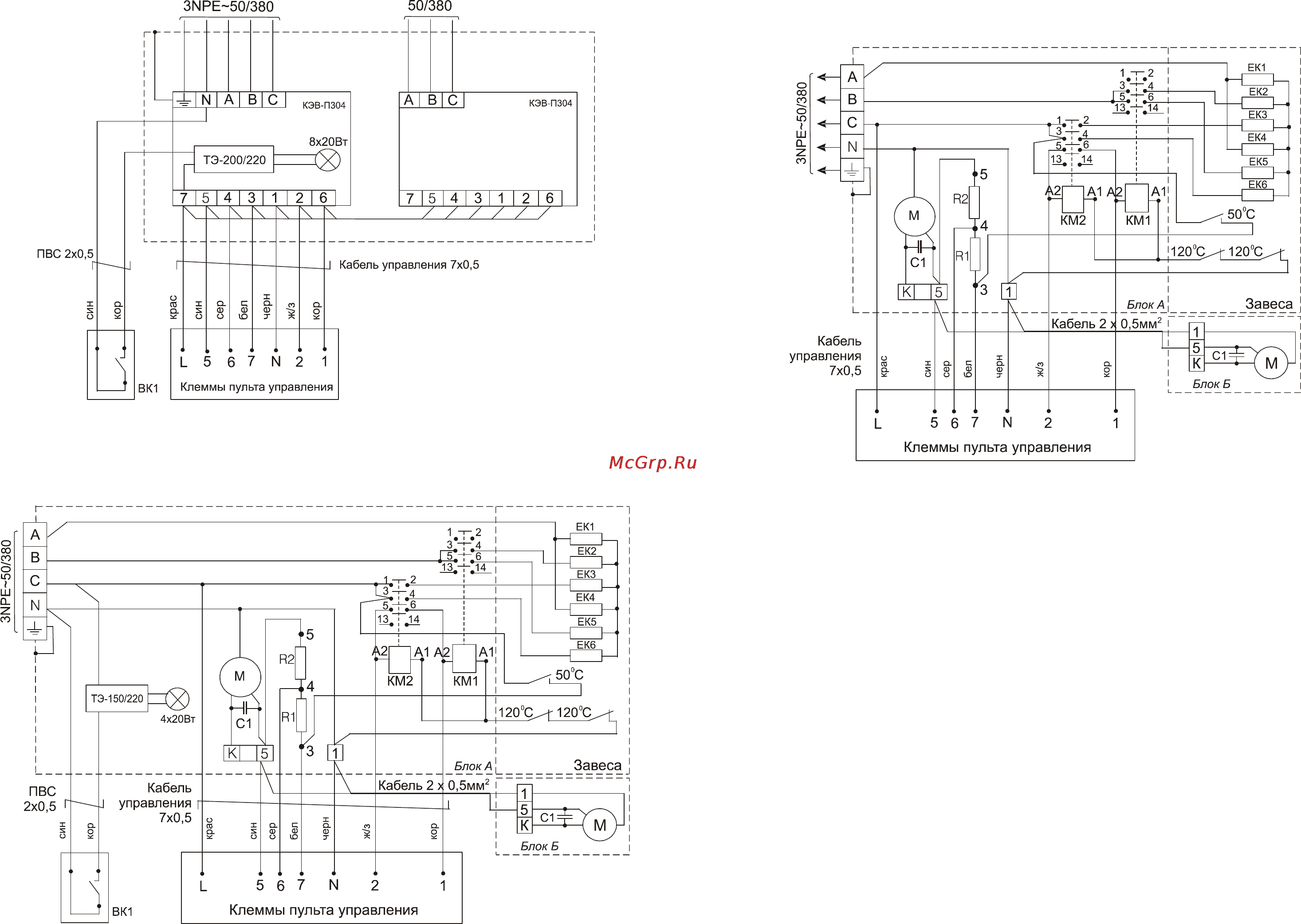

Рис. 1. Электрическая схема КЭВ-П601Е
Рис. 2. Электрическая схема КЭВ-П604Е
-14-
эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые
правила по охране труда (правила безопасности) при эксплуатации
электроустановок (ПОТ РМ-016-2001).
5.2 Работы по обслуживанию завес должен проводить специально
подготовленный электротехнический персонал.
5.3 Не допускается класть на завесу любые предметы, закрывать ее
шторами во избежание перегрева и возможного возгорания.
5.4 При подключении завесы обратить внимание на п.п. 7.5-7.6. Все работы
по подключению пульта управления проводить только на обесточенной
завесе с выключенным автоматическим выключателем.
5.5 При срабатывании аварийного датчика необходимо обесточить завесу,
выяснить причины, вызвавшие срабатывание, устранить их и только после
этого осуществить повторное включение завесы.
5.6 Запрещается эксплуатация завесы без заземления. Болт заземления
находится в моторном отсеке каждого модуля. Внутренней коммутацией
болт заземления соединен с клеммной колодкой. Использовать нулевой
провод в качестве заземления запрещается.
5.7 Запрещается проводить работы по обслуживанию завесы без снятия
напряжения и до полного остывания ее нагревающих элементов.
5.8 Запрещается эксплуатировать в отсутствие персонала.
Содержание
- Воздушно тепловая 1
- Завеса кэв пе 1
- Компактная 1
- П а с п о р т 1
- Серия 600е 1
- Ваши замечания и предложения присылайте по адресу 2
- Изучить данный паспорт 2
- Санкт петербург 2
- Ту 3468 022 54365100 2005 2
- Убедительно просим вас перед вводом изделия в эксплуатацию внимательно 2
- C 2 относительная влажность воздуха при температуре 20 с не более 80 2 содержание пыли и других примесей в воздухе не более 10 мг 4
- В соответствии с гост р мэк 335 1 94 при номинальном напряжении заданные параметры могут отличаться на 4
- Компактные воздушно тепловые завесы кэв 12п601е кэв 18п601е 4
- Кэв 24п601е кэв 24п603 кэв 36п603е кэв 48п603е кэв 12п604е кэв 18п604е кэв 24п604е кэв 24п605е кэв 36п605е кэв 48п605е далее завеса предназначены для защиты открытого проема двери ворота от проникновения холодного наружного воздуха внутрь здания путем создания струйной воздушной преграды 1 при отключенных электровоздухонагревателях завеса может быть использована в летнее время для защиты кондиционируемого помещения от проникновения внутрь теплого наружного воздуха пыли и насекомых 1 завесы не предназначены для защиты проемов в автомойках см п 4
- Модель завесы 4
- Не допускается присутствие в воздухе капельной влаги веществ агрессивных по отношению к углеродистым сталям кислоты щелочи липких и горючих веществ а также волокнистых материалов смолы технические волокна 2 завесы предназначены для работы в помещениях взрыво и пожароопасность которых определяется проектантом согласно нпб 105 95 пуэ и других нормативных документов с учетом технических характеристик изделия указанных в разделах 3 5 паспорта 4
- От указанных 4
- Параметры питающей сети в гц 4
- Режим вентилятора 4
- С ветер 1м с и сбалансированной приточно вытяжной вентиляции любое ужесточение условий уменьшает эффективную длину струи см п 4
- Таблица 1 технические характеристики завес 4
- Температура окружающего воздуха 20 40 4
- Технические характеристики 4
- Технические характеристики приведены в таблицах 1 и 2 3 класс защиты от поражения электротоком 1 3 степень защиты обеспечиваемая оболочкой ip21 3 содержание драгоценных металлов зависит от комплектации при необходимости предприятие изготовитель предоставляет сведения об их содержании 4
- Условия эксплуатации 4
- Эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы или ширины полуширины проема боковой завесы только для мягких наружных условий 4
- Рис 10 крепежные размеры кэв п604е 5
- Рис 11 вид на клеммную колодку внутри корпуса завесы 5
- Рис 9 крепежные размеры кэв п605е 5
- Штанги 2 плоские уши с отверстиями 3 монтажный люк 5
- В соответствии с гост р мэк 335 1 94 при номинальном напряжении заданные параметры могут отличаться на 6
- Завеса имеет прочный корпус изготовленный из листовой стали покрытой высококачественным полимерным покрытием также возможно специальное исполнение корпуса из матовой или полированной 6
- Модель завесы 6
- Нержавеющей стали внутри корпуса расположены оребренные трубчатые электронагревательные элементы тэны специальный электровентилятор обеспечивает необходимый расход воздуха вентилятор всасывает воздух через перфорированную стенку корпуса поток воздуха проходя через пучок тэнов нагревается и выбрасывается через сопло в виде струи 4 проектные рекомендации по выбору и установке завес компактные завесы пригодны для защиты проемов как со смесительным так и шиберующим действием при использовании завес для смесительного и смесительно шиберующего действия целесообразно устанавливать их в тамбурах направление струи в этом случае может быть ориентировано в 6
- От указанных 6
- Параметры питающей сети в гц 6
- Плоскости проема организация защиты шиберующего действия зависит от многих особенностей помещения и проёма объем и высота помещения характеристика других проемов параметров приточно вытяжной вентиляции и т д рекомендации по выбору завесы и устройству защиты шиберующего действия должен давать проектант специалист по вентиляции и отоплению обычно угол выхода струи в этом случае по отношению к плоскости проема лежит в диапазоне 10 30 градусов в сторону улицы 4 электрические схемы завес приведены на рис 4 4 управление завесами осуществляется с выносного или с дистанционного пульта степень защиты оболочки пульта управления ip20 электрическая схема пульта управления на рис 5 6
- Режим вентилятора 6
- С ветер 1м с и сбалансированной приточно вытяжной вентиляции любое ужесточение условий уменьшает эффективную длину струи см п 6
- Таблица 2 технические характеристики завес 6
- Устройство и принцип работы 6
- Эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы или ширины полуширины проема боковой завесы только для мягких наружных условий 6
- Возможные неисправности и методы их устранения 14
- Го лица 14
- Завесы в упаковке изготовителя могут транспортироваться всеми видами крытого транспорта при t от минус 50 с до 50 с и среднемесячной относительной влажности 80 при 20 с в соответствии с манипуляционными знаками на упаковке с исключением ударов и перемещений внутри транспортного средства 10 завесы должны храниться в упаковке изготовителя в помещении от минус 50 с до 50 с и среднемесячной относительной влажности 80 при 20 с 14
- Обслуживани 14
- При устранении неисправностей необходимо соблюдать меры безопасности раздел 5 14
- Транспортировка и хранение 14
- Эксплуатаци 14
- Я изделия ответственно 14
