![Тепломаш КЭВ-18П601Е (нерж.) Инструкция по эксплуатации онлайн [8/14] 23747](/views2/1179901/page8/bg8.png)

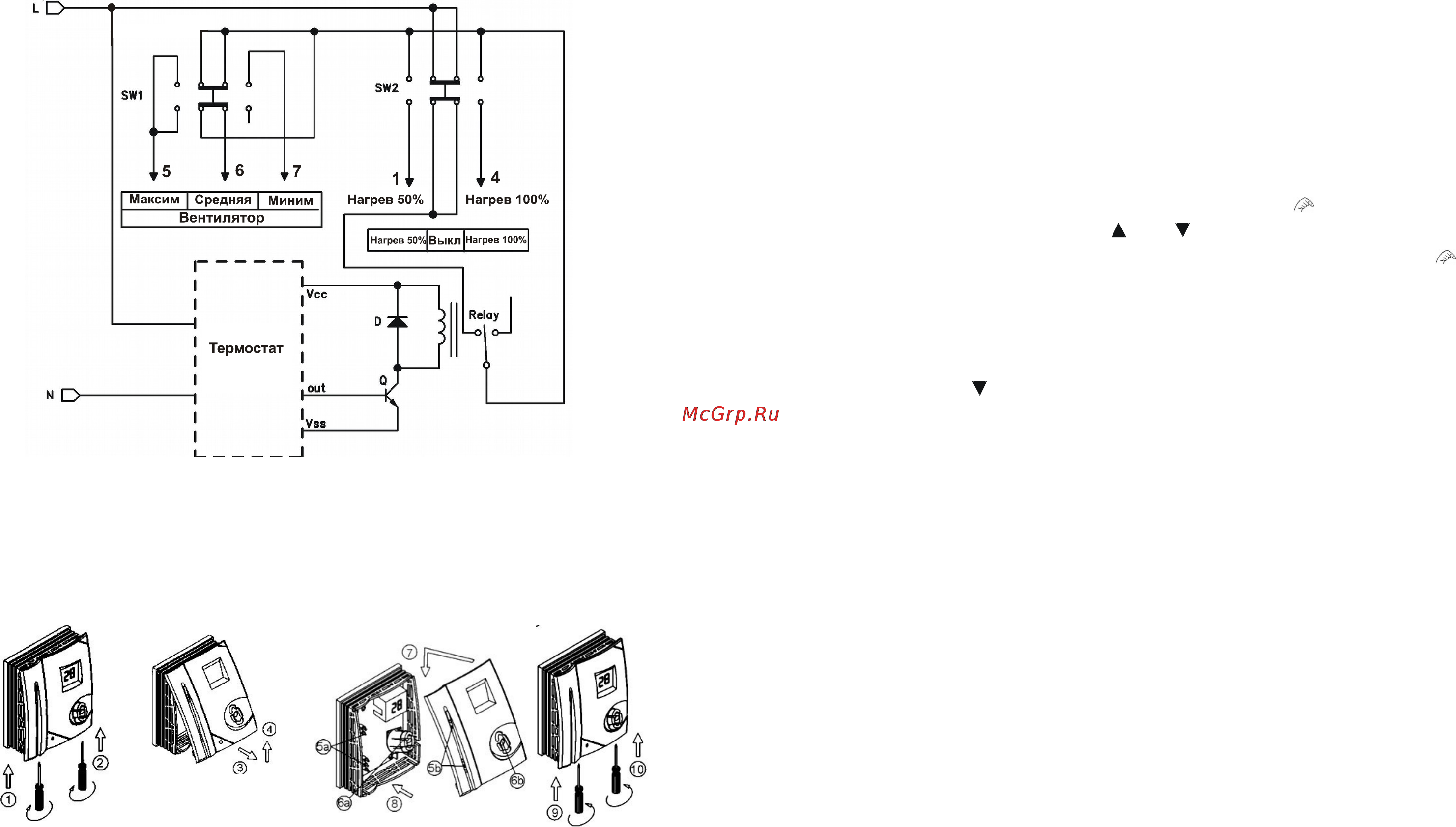

Рис.6 Рис.7
-16-
Символы, появляющиеся на LCD-дисплее выносного пульта
управления при работе завесы:
Температура окружающего воздуха при ее величине в пределах от +5
0
С
до +35
0
С.
Если температура воздуха ниже +5
0
С появляется символ «LO»
совместно со значком ”снежинка”, если температура воздуха выше +35
0
С
- символ «HI».
Задаваемая температура воздуха (вместе со значком ) появляется в
момент нажатия сенсорных кнопок
или
. Дисплей вернется к показу
значения температуры окружающего воздуха через 10 секунд. Значок
исчезнет с дисплея.
При включении завесы в режим нагрева на 50% мощности горит значок
«термометр», на 100% мощности – значки «термометр» и «кактус».
Для включения завес в режим вентилятора (без нагрева) необходимо
установить кнопкой
температуру ниже температуры окружающего
воздуха (при этом ТЭНы будут автоматически выключены).
4.5 С одного пульта можно управлять двумя одинаковыми завесами КЭВ-
П601Е, или двумя одинаковыми завесами КЭВ-П604Е, или одной завесой
КЭВ-П603Е, или одной завесой КЭВ-П605Е. В этом случае при
подключении силового кабеля все его фазы должны соответствовать этим
же фазам на клеммных колодках, т.е. фазу А надо подключить ко всем
клеммным колодкам завес имеющим маркировку А, фазу В к В и т.д. Для
управления бóльшим количеством завес или завесами разных моделей с
одного пульта управления необходимо их подключение через пульт
коммутации и управления для электрических завес ПКУ-Е (опция).
Электрическая схема ПКУ-Е приведена на рис. 12.
4.6 Автоматическое управление включением ТЭНов осуществляется
терморегулятором, который расположен на пульте управления.
Сенсорными кнопками устанавливается требуемая температура воздуха
после включения завесы в режим нагрева.
Внимание! Пульт управления должен быть установлен в том же
помещении, что и завеса, но вне зоны выброса струи воздуха из сопла,
расположенного в нижней части корпуса завесы. Терморегулятор
управляет только включенной через него группой ТЭНов.
4.7 Завеса снабжена устройством аварийного отключения ТЭНов в случае
перегрева корпуса. Перегрев может наступить от следующих причин:
входное и выходное окна завесы загромождены посторонними
предметами (в том числе, сильное загрязнение);
вышел из строя вентилятор;
