Тепломаш КЭВ- П615А (нерж.) Инструкция по эксплуатации онлайн [14/17] 23802
![Тепломаш КЭВ- П615А (нерж.) Инструкция по эксплуатации онлайн [14/17] 23802](/views2/1179905/page14/bge.png)

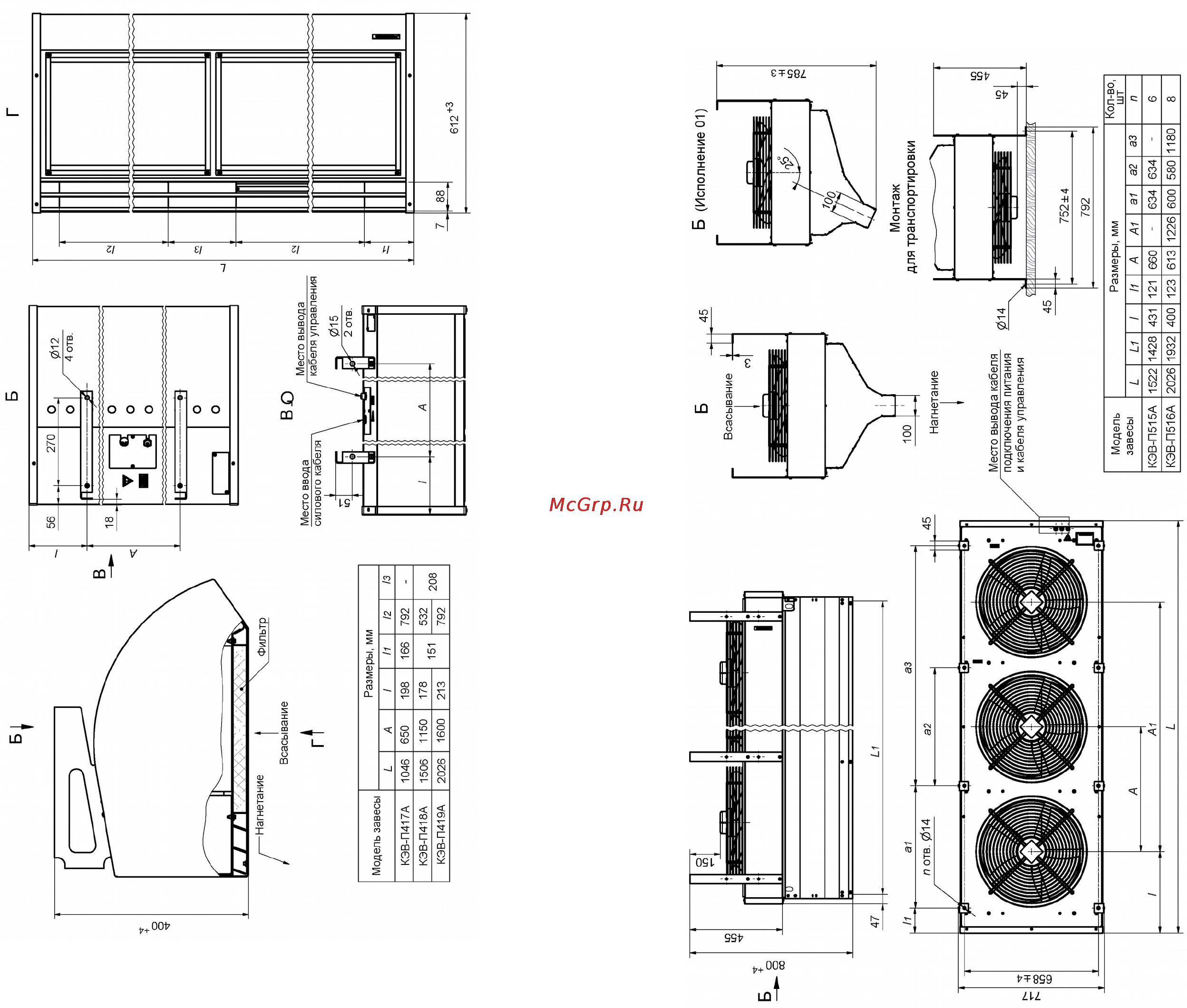

Рис. 10. Крепежные размеры КЭВ-П417А, КЭВ-П418А, КЭВ-П419А
Рис. 11. Крепежные размеры КЭВ-П515А, КЭВ-П516А
Содержание
- Ваши замечания и предложения присылайте по адресу 1
- Воздушно тепловая 1
- Завеса 1
- Компактная 1
- Кэв па 1
- П а с п о р т 1
- Убедительно просим вас перед вводом 1
- 10 2 не допускается присутствие в воздухе веществ агрессивных по отношению к углеродистым сталям кислоты щелочи липких и горючих веществ а также волокнистых материалов смолы технические и естественные волокна 2 завесы предназначены для эксплуатации в помещениях категории в г д фз 123 от 22 7 008 статья 26 допустимость эксплуатации завес в помещениях категории в1 в2 в3 в4 определяется проектантом по соответствию технических характеристик изделия разделы 3 5 паспорта требованиям нормативной документации нпб 105 03 пуэ и др 2
- Www teplomash ru 2
- Компактные воздушно тепловые завесы далее завеса предназначены для защиты открытого проема двери ворота от проникновения холодного наружного воздуха внутрь здания а также для разделения зон с различной температурой в торговых помещениях путем создания струйной воздушной преграды или смешения потоков 1 в зимнее время завеса защищает проемы отапливаемых помещений в летнее время завеса может быть использована для защиты кондиционируемого помещения от проникновения внутрь теплого наружного воздуха пыли и насекомых а также круглый год для защиты холодильных камер 2
- Назначение 2
- Сервис центр тел 812 493 35 98 2
- Следует помнить что выбор параметров завесы зависит от многих особенностей помещения и проема рекомендации по выбору и установке завес должен давать проектант специалист по вентиляции и отоплению 2
- Содержание драгоценных металлов зависит от комплектации при необходимости предприятие изготовитель предоставляет сведения об их содержании 2
- Тел 812 301 99 40 тел факс 812 327 63 82 2
- Температура окружающего воздуха с 20 30 40 для кэв п400а и кэв п700а 2 относительная влажность воздуха при температуре 20 с не более 80 2 содержание пыли и других примесей в воздухе не более мг 2
- Технические характеристики 2
- Технические характеристики приведены в таблице 1 3 класс защиты от поражения электротоком 1 3 степень защиты обеспечиваемая оболочкой ip21 кэв п515а кэв п516а кэв п700а ip44 кэв п405а кэв п406а ip54 2
- Условия эксплуатации 2
- Устройство и порядок работы 2
- 3 режима частоты вращения вентилятора изделия сенсорными кнопками 3 3
- В изделиях кэв 515а кэв 516а кэв 701а кэв 702а установлен пульт управления ет85тм для переключения режимов расхода воздуха завесы комплектуются пультами управления рис имеющими два скользящих ползунковых 3
- Вентилятора завесы загорается соответствующий светодиод напротив 3
- Завеса имеет прочный корпус изготовленный из листовой стали покрытой высококачественным полимерным покрытием специальный электровентилятор обеспечивает необходимый расход воздуха вентилятор всасывает воздух через переднюю перфорированную стенку корпуса и выбрасывает через сопло в нижней части корпуса в виде струи в завесах кэв п405а кэв п406а кэв п515а кэв п516а кэв п700а воздух всасывается вентиляторами расположенными в верхней задней стенке корпуса и выбрасывается в виде струи через сопло в нижней передней стенке корпуса в завесах кэв п417а кэв п418а кэв п419а воздух всасывается через перфорированные окна нижней стенки корпуса очищается в фильтре и выбрасывается в виде струи через сопло в нижней стенке корпуса 4 угол выхода струи по отношению к плоскости проема обычно лежит в диапазоне 10 30 при защите отапливаемого помещения в сторону улицы при защите холодильных камер и кондиционируемых помещений в сторону защищаемого помещения 4 электрические схемы завес приведены на рис 1 4 управ 3
- И или 3
- Изменение расхода воздуха 3 режима частоты вращения 3
- Или включение завесы 3
- На выносном пульте расположены пять сенсорных кнопок пять светодиодов и lcd дисплей рис 3 включение выключение завесы 3
- Отключение завесы отключение завесы 3
- Переключателем 2 осуществляется изменение расхода воздуха 3
- Переключателя и три сенсорные кнопки степень защиты оболочки пульта управления ip20 переключатель 1 рис 4 имеет три положения 3
- Пиктограмм или или 3
- При управлении завесой с дистанционного пульта необходимо соблюдать расстояние до инфракрасного приемного устройства на выносном пульте до 6 м и угол до 6 3
- При эксплуатации завесы необходимо соблюдать правила технической эксплуатации электроустановок потребителей птээп и межотраслевые правила по охране труда правила безопасности при эксплуатации электроустановок пот рм 016 2001 5 работы по обслуживанию завес должен проводить специально подготовленный электротехнический персонал 5 запрещается эксплуатация завесы без заземления болт заземления 3
- Температура в помещении только для завес с источниками тепла 4 заводом изготовителем могут быть внесены в завесу конструктивные изменения не ухудшающие ее качество и надежность которые не отражены в настоящем паспорте 3
- Указание мер безопасности 3
- Устанавливается требуемая 3
- Рис 6 крепежные размеры кэв п211а кэв п212а 11
- Рис 12 крепежные размеры кэв п611а кэв п613а 15
- Рис 13 крепежные размеры кэв п614а 15
- Рис 14 крепежные размеры кэв п615а 15
- Штанги 2 плоские уши с отверстиями 3 монтажный люк 15
- Штанги 2 плоские уши с отверстиями 3 монтажный люк для кэв п613а 4 монтажный люк для кэв п611а 15
- Рис 5 16
