Выносной пульт управления (он же является приемным устройством
инфракрасного сигнала с дистанционного пульта) подключен к завесе
кабелем 7х0,5мм
2
(рис.1,2,4).
На выносном пульте расположены: пять сенсорных кнопок, пять
светодиодов и LCD-дисплей (рис.6, 7):
- включение/выключение завесы
- включение завесы в режим нагрева на 100% или 50% мощности.
Загорается светодиод напротив пиктограмм и (100%) или
(50%)
- изменение расхода воздуха - 3 режима частоты вращения
вентилятора завесы (загорается соответствующий светодиод напротив
пиктограмм , или , или )
или
- установка требуемой температуры, при этом на LCD-
дисплее появляется значение задаваемой температуры.
При управлении завесой с дистанционного пульта необходимо соблюдать
расстояние до инфракрасного приемного устройства на выносном пульте до
6м и угол до 60
0
.
-4-

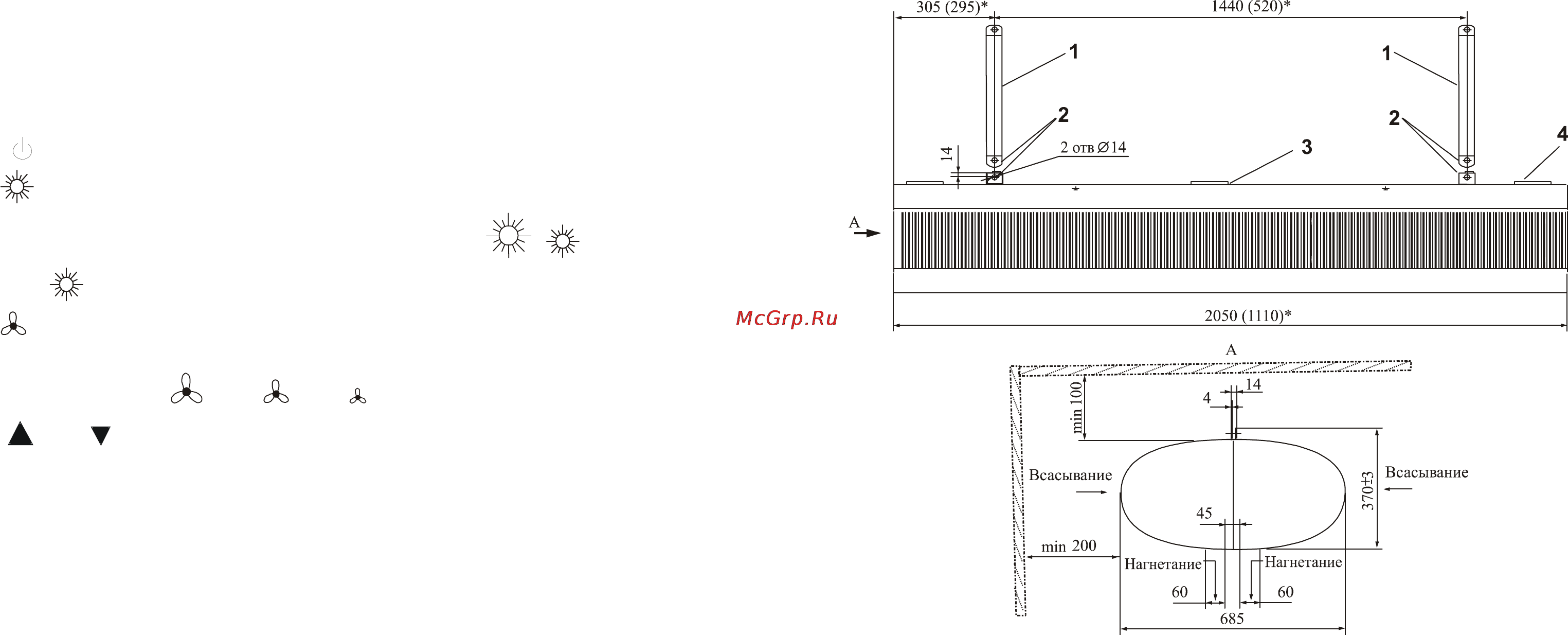

Рис. 8. Крепежные размеры КЭВ-П601Е, КЭВ-П603Е
1 – штанги
2 – плоские уши с отверстиями
3 – монтажные люки для КЭВ-П603Е
4 – монтажный люк для КЭВ-П601Е
* размеры для КЭВ-П601Е
-17-
Рис. 5. Электрическая схема пульта управления
