двойными. Дебалансы, установленные ближе к
электродвигателю, имеют шпоночное соединение с валом
ротора. Дебалансы, расположенные ближе к концу вала,
являются поворотными относительно вала. Регулирование
осуществляется путём изменения взаимного расположения
крайних дебалансов на обоих концах вала (см. рисунок 4 п. 7.6).
При включении электродвигателя, вращающиеся дебалансы
вызывают круговые колебания вибратора, передающиеся
конструкции, на которой он установлен.

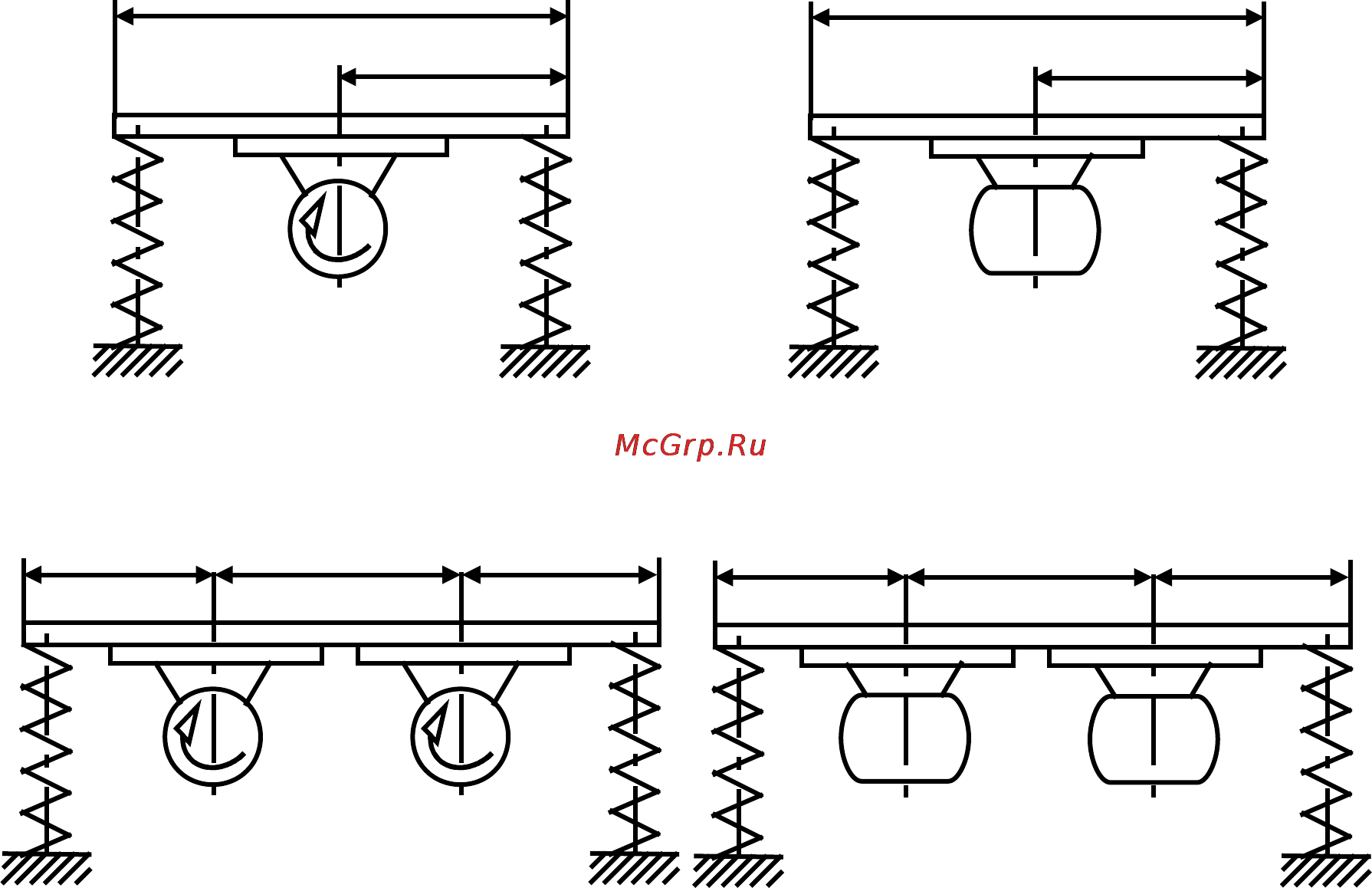

При установке нескольких вибраторов, они должны
располагаться равномерно по длине и ширине подвижной
системы:
а)
б)
10
l/2
l
b/2
b
l
0,5l
0,5l
2
b
0,5b
0,5b
2
