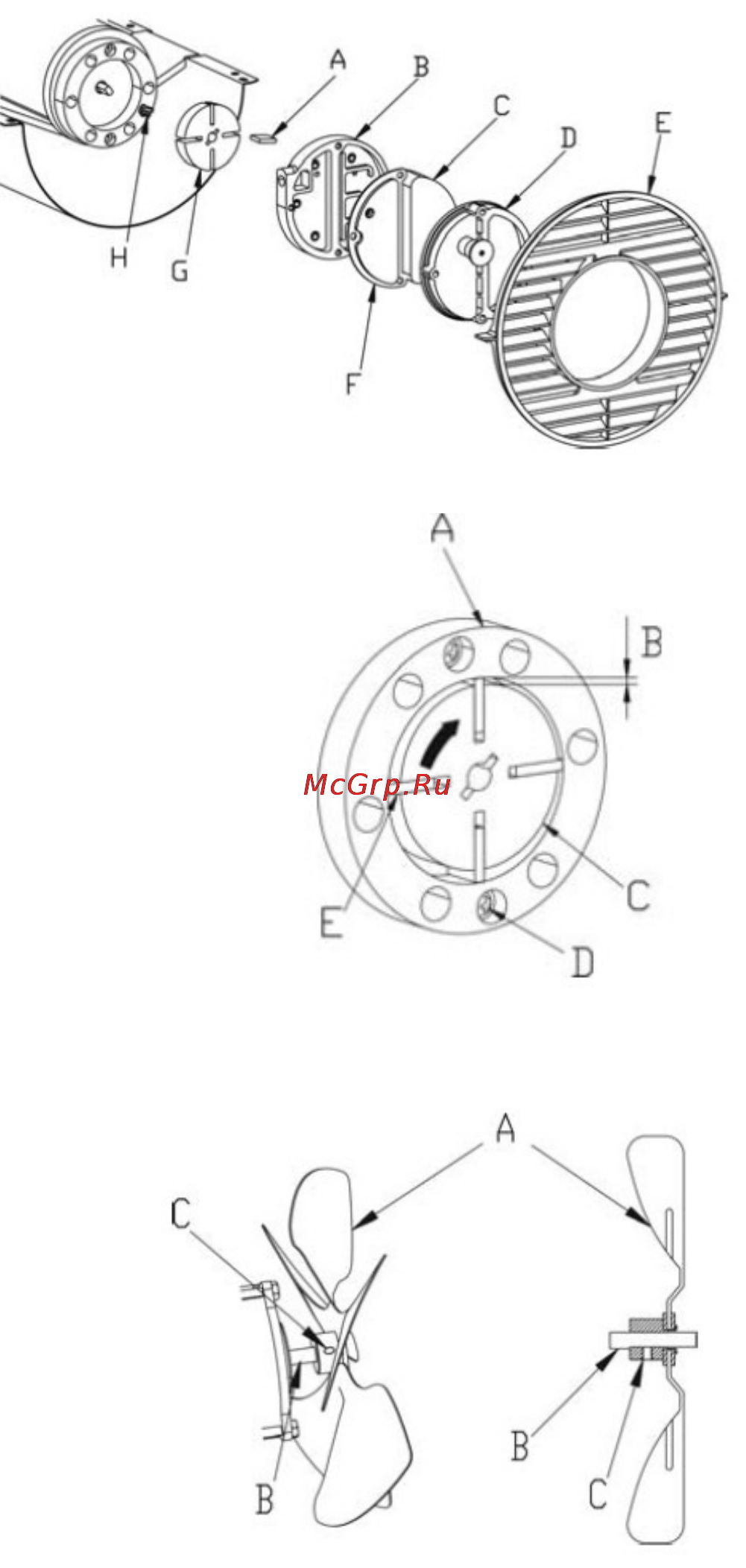

Воздушный компрессор

А – лопасти компрессора;

B – корпус компрессора;

C – фильтр воздушный

(вход);

D – крышка;

E – защитная решетка;

F – фильтр воздушный

(выход);

G – рабочее колесо;

H – соединительная часть.

Зазор между рабочим

колесом компрессора и

корпусом:

A – корпус компрессора;

B – зазор 0,06 – 0,08 мм;

C – рабочее колесо

компрессора;

D – болт;

E – лопасти компрессора.

Установка лопастей

Лопасти A вентилятора

закрепите болтом С на

валу В электродвигателя

A – лопасти вентилятора;

B – вал электродвигателя;

C – болт.

Внимание!

Работы по настройке и сборке основных узлов, а также

работы, связанные с заменой (очисткой) свечи зажигания,

форсунки, воздушных фильтров, трубопроводов и т.д.,

проводятся только специалистами Сервисных центров.
