5.5 Конструкция клеммной панели для напряжений 18 В и

220/380 В позволяет соединить обмотку статора в звезду или в

треугольник (рисунок 3).

5.6 Вибраторы для напряжения 42 В подключаются к

электрической сети через понижающий трехфазный сухой

трансформатор мощностью не менее 1 кВА.

а) б)

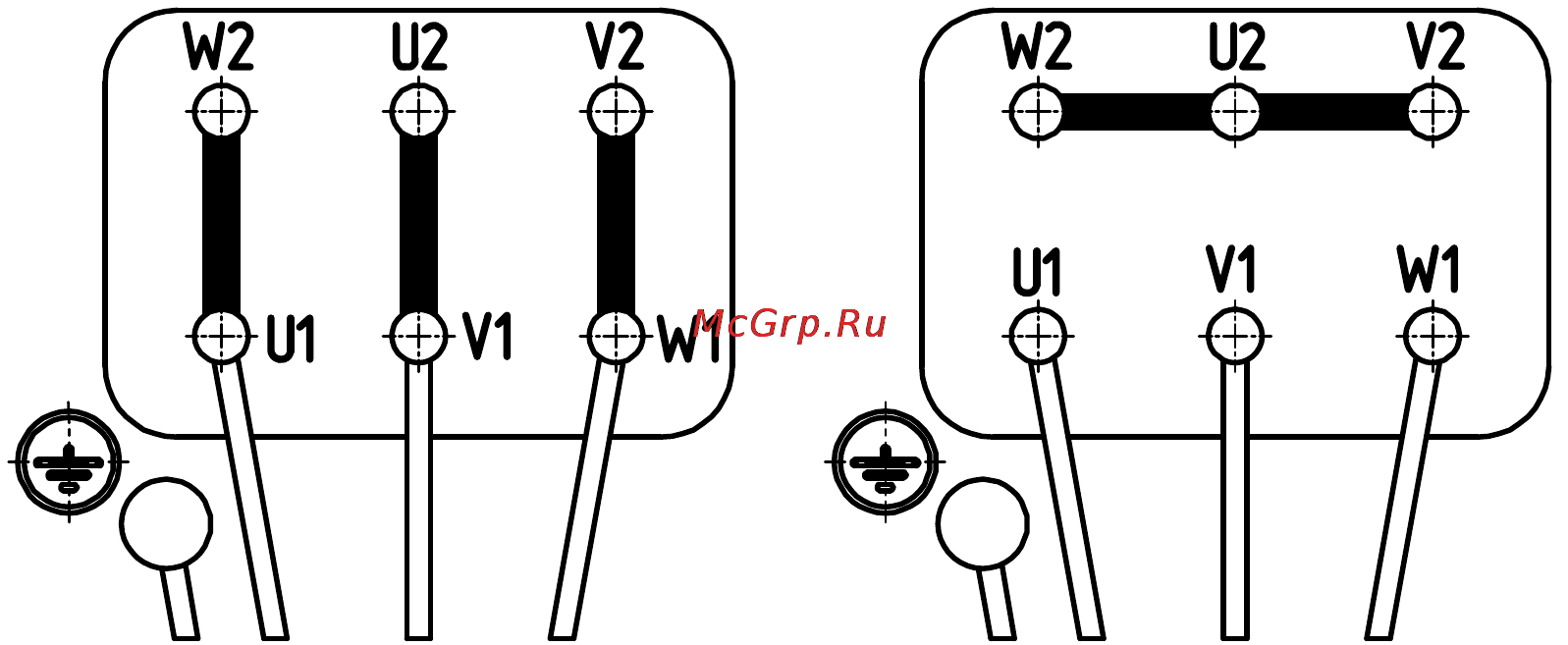

Рисунок 3. Схема соединения обмоток статора:

а) в треугольник – напряжение 18 В и 220 В;

б) в звезду – напряжение 380 В.

Для этих вибраторов сечение токоподводящего кабеля

рекомендуется подбирать в зависимости от его длины:

2,5 мм

– при длине до 10 м;

4,0 мм

– при длине от 10 м до 15 м;

6,0 мм

– при длине от 15 м до 25 м.

5.7 Для регулирования величины вынуждающей силы

вибратора дебалансы на обоих концах вала выполнены

двойными. Дебалансы, установленные ближе к

электродвигателю, имеют шпоночное соединение с валом

ротора. Дебалансы, расположенные ближе к концу вала,

являются поворотными относительно вала. Регулирование

осуществляется путём изменения взаимного расположения
