Соединения на уровне АС

Соединения с высоким уровнем сигналов (на уровне АС) следует использовать только в том случае,

если ваш усилитель не имеет выхода линейного уровня на сабвуфер. По такому соединению

сигналы подаются на сабвуфер и на фронтальные АС. Вам понадобятся два дополнительных

двухжильных кабеля. Выберите аудиокабель для АС соответствующего сортамента и хорошего

качества. Не пользуйтесь дешевыми «телефонными» кабелями и кабелями с плоскими

монолитными жилами («лапша»). Для упрощения подключения акустических систем аудиокабель

для АС имеет полоску или ребро полярности. Расщепите кабель на каждом конце на глубину 30 мм.

Удалите изоляцию примерно на 7 мм от каждого конца и слегка скрутите жилы провода.

Соединители группы «Speaker Level» [Уровень АС] представляют собой винтовые клеммы,

расположенные на панели управления. Вывинтите клемму и вставьте кабель в открывшееся

отверстие в ее основании. Надежно завинтите клемму. Позаботьтесь о том, чтобы клемма зажала

оголенный проводник кабеля, не оставляя снаружи отдельные выбившиеся жилы проводника,

которые могли бы соприкасаться с соседними клеммами.

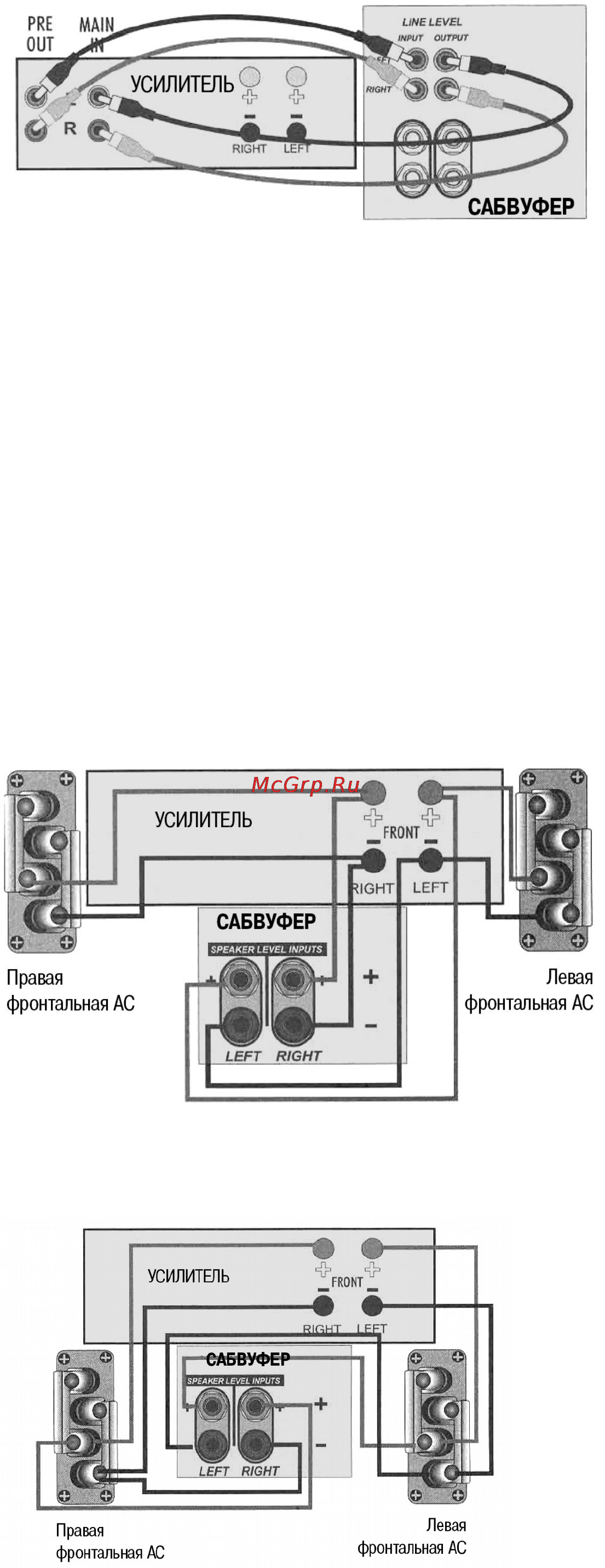

Существует два метода подключения сабвуфера.

А: Одним из дополнительных двухжильных кабелей соедините клеммы «Left» [Левый канал] из

группы «Speaker Level» на сабвуфере с клеммами усилителя, предназначенными для левой

фронтальной АС. Соединяйте красную (+) клемму для АС на усилителе с красной (+) клеммой на

сабвуфере. Соединяйте черную (') клемму для АС на усилителе с черной (') клеммой на сабвуфере.

Затем аналогичным образом соедините клеммы «Right» [Правый канал] из группы «Speaker Level»

на сабвуфере с клеммами усилителя, предназначенными для правой фронтальной АС.

Б: Другой метод подключения состоит в том, чтобы подключить сабвуфер не к усилителю, а к

фронтальным АС.

Если ваши АС подключены по двухпроводной схеме: Проследите за тем, чтобы сабвуфер был

подключен ТОЛЬКО к клеммам НИЗКИХ ЧАСТОТ.
