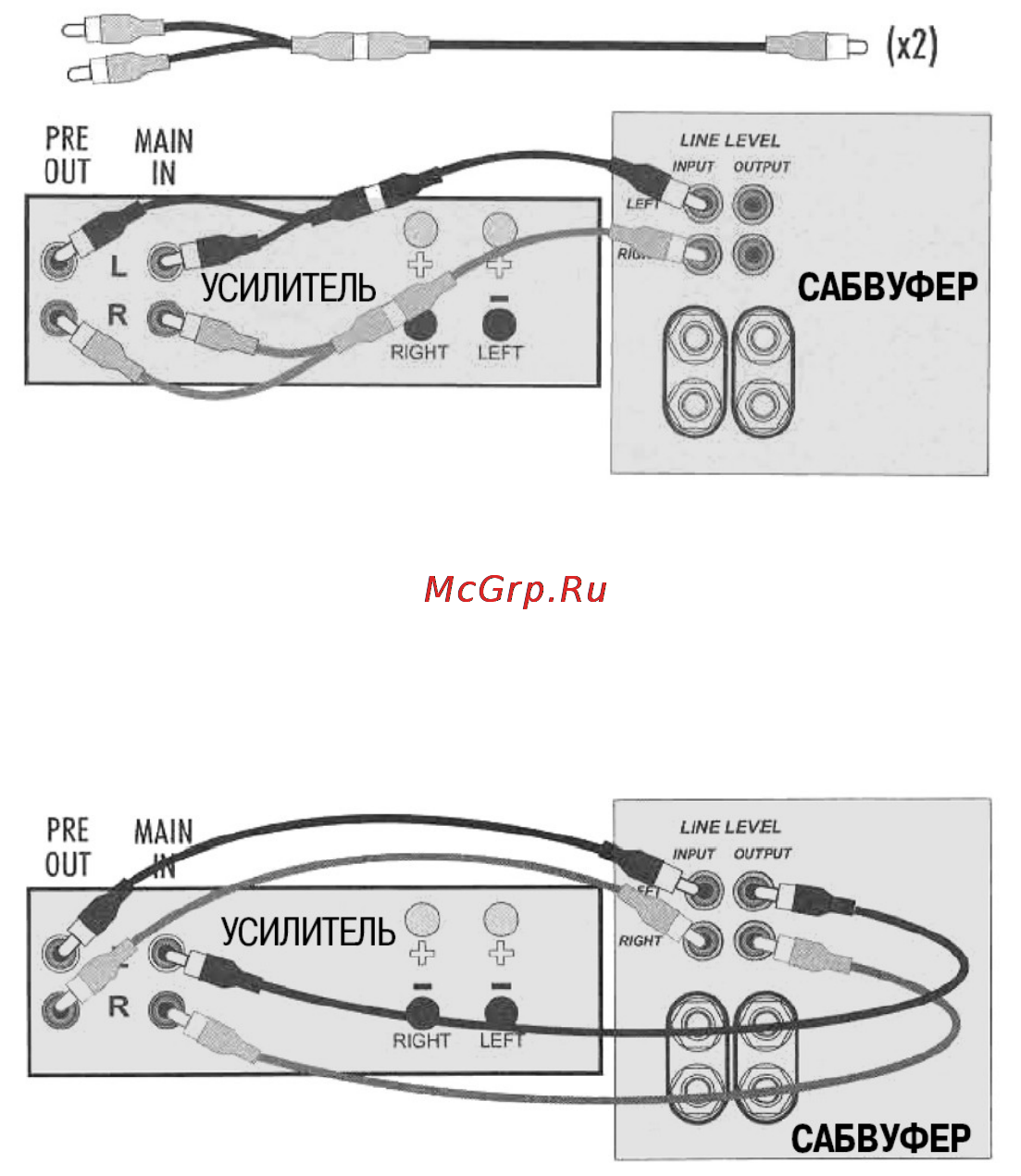

Подключите одну из ветвей адаптера RCA

«Y» к гнезду разъема «Left Channel Pre Out» [Выход предусилителя левого канала] на усилителе, а

другую ветвь ' к гнезду разъема «Left Channel Main In» [Вход усилителя мощности левого канала].

Оставшийся штекер на этой комбинации подключите к разъему

«Left Channel Line Level Input» [Вход линейного уровня левого канала] на сабвуфере. Повторите эту

операцию для правого канала.

Б: Вам понадобятся два стереофонических (или четыре одножильных) экранированных кабеля

формата RCA.

Стереофоническим кабелем соедините разъемы «Input» [Вход] из группы «Line Level» [Линейный

уровень] на сабвуфере с разъемами усилителя «Pre Out» [Выход предусилителя]. Вторым

стереофоническим кабелем соедините разъемы «Output» [Выход] из группы «Line Level» на

сабвуфере с разъемами усилителя «Main In» [Вход усилителя мощности]. Сабвуфер теперь встроен

в контур системы.

Соединения на уровне АС

Соединения с высоким уровнем сигналов (на уровне АС) следует использовать только в том случае,

если ваш усилитель не имеет выхода линейного уровня на сабвуфер. По такому соединению

сигналы подаются на сабвуфер и на фронтальные АС. Вам понадобятся два дополнительных

двухжильных кабеля. Выберите аудиокабель для АС соответствующего сортамента и хорошего

качества. Не пользуйтесь дешевыми «телефонными» кабелями и кабелями с плоскими

монолитными жилами («лапша»). Для упрощения подключения акустических систем аудиокабель

для АС имеет полоску или ребро полярности. Расщепите кабель на каждом конце на глубину 30 мм.

Удалите изоляцию примерно на 7 мм от каждого конца и слегка скрутите жилы провода.

Соединители группы «Speaker Level» [Уровень АС] представляют собой винтовые клеммы,

расположенные на панели управления. Вывинтите клемму и вставьте кабель в открывшееся

отверстие в ее основании. Надежно завинтите клемму. Позаботьтесь о том, чтобы клемма зажала

оголенный проводник кабеля, не оставляя снаружи отдельные выбившиеся жилы проводника,

которые могли бы соприкасаться с соседними клеммами.

Существует два метода подключения сабвуфера.

А: Одним из дополнительных двухжильных кабелей соедините клеммы «Left» [Левый канал] из

группы «Speaker Level» на сабвуфере с клеммами усилителя, предназначенными для левой

фронтальной АС. Соединяйте красную (+) клемму для АС на усилителе с красной (+) клеммой на

сабвуфере. Соединяйте черную (') клемму для АС на усилителе с черной (') клеммой на сабвуфере.

Затем аналогичным образом соедините клеммы «Right» [Правый канал] из группы «Speaker Level»

на сабвуфере с клеммами усилителя, предназначенными для правой фронтальной АС.
