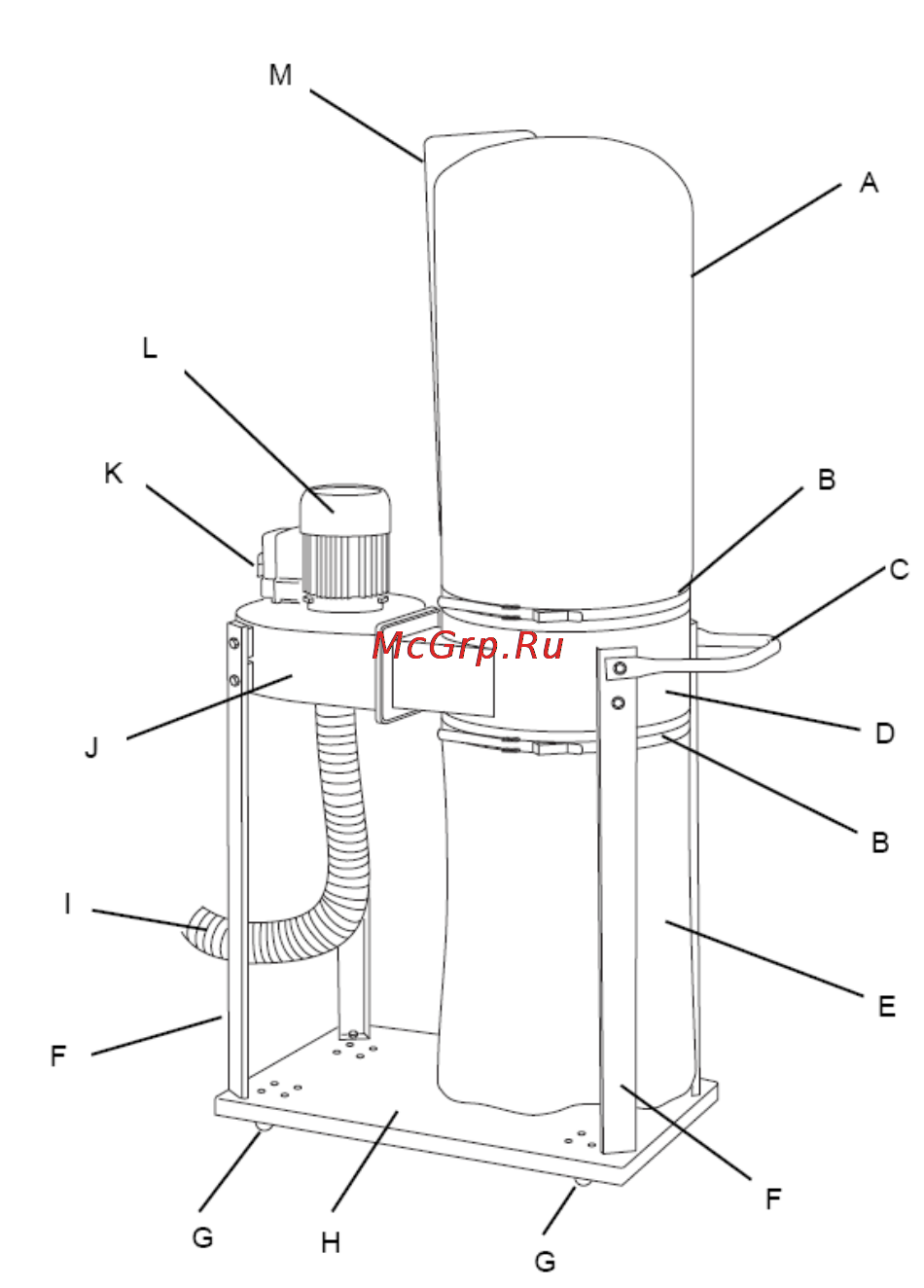

2. КОМПЛЕКТ ПОСТАВКИ
A ....... мешочный фильтр
B ....... обжимное кольцо
C ....... ручка
D ....... корпус крепления фильтра
E ....... мешок для сбора опилок
F........ опорные стойки (4)
G ....... колесо (4)
H ....... основание
I ......... шланг
J ........ корпус крыльчатки
K ....... выключатель
L ........ двигатель
M ....... опорный штифт мешочного фильтра
Хомуты для шланга (2 шт.) (не показаны)
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JDC-500
Объем всасывания .................... 1000 м3/ч
Потребляемая мощность двигателя 0,55 кВт
Диаметр штуцера ........................... 100 мм
Масса .............................................. 19 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
4. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Перед монтажом и вводом устройства в эксплуатацию прочитать руководство по эксплуата-
ции и поступать согласно инструкциям! Наряду с указаниями в данном руководстве необходимо
также соблюдать общепринятые правила техники безопасности.
Работать в режиме включено - только при подсоединении обрабатывающего станка или под-
соединении набора для очистки пола.
Твердые тела, например, куски дерева (с длиной кромки более 1 см), а также металлические
детали и камни или тому подобное, не должны попадать в патрубок (шланг). Подобные тела
вызывают повреждение крыльчатки или модульного корпуса (исключение гарантии).
Устройство должно включаться только в полностью смонтированном состоянии.
Работы по техобслуживанию, например, смена мешка, фильтра и шланга, производить толь-
ко при отключении от эл. сети. Не дотрагивайтесь до крыльчатки вентилятора, существует
опасность травмы.
Устройство для защиты от влаги.
Не работать во взрывоопасных помещениях.
Применять только оригинальные комплектующие.
Перед каждым вводом в эксплуатацию установки проверять еѐ на работоспособность.
Устройство не применять при температурах ниже 0° С.
Не разрешается использование установки детьми или лицам, не ознакомленным с принципом
работы Вытяжной установки.
Соблюдать правила предупреждения несчастных случаев и правила пожарной безопасности.
Заземлить вытяжной шланг для отвода электростатического разряда на соединительном пат-
рубке Вытяжной установки.
При смене фильтра или сборного мешка для стружки надевайте пылезащитную маску
(фильтровальная маска с гранулометрическим фильтром, степень фильтрования 2).
Обратите внимание на указания по безопасности. Невыполнение предостережений может
привести к серьѐзным травмам.
Не используйте вытяжную установку не по назначению.
Во время профилактики всегда надевайте защитные очки. Обычные очки нельзя использо-
вать в качестве защитных.
