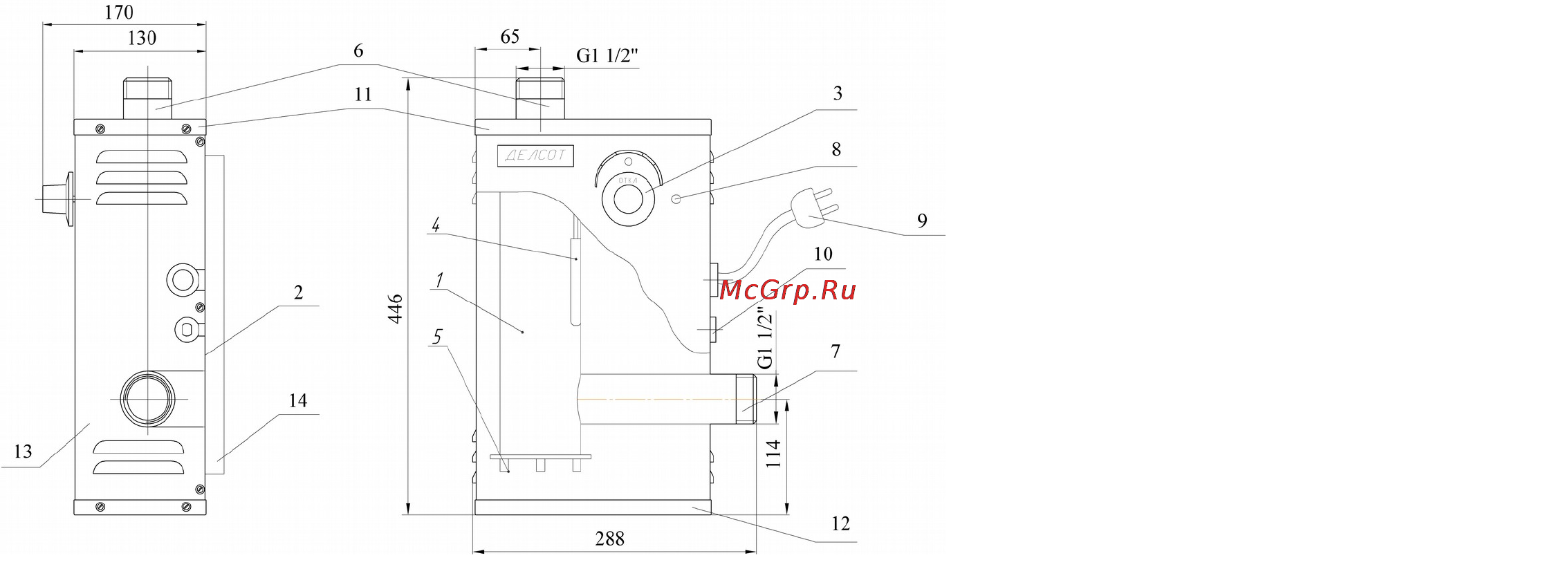

Рис. 1 Электроводонагреватель

6. МОНТАЖ ВОДОНАГРЕВАТЕЛЯ

6.1. Монтаж водонагревателя выполнить таким образом, чтобы к нему был обеспечен доступ для

обслуживания и ремонта. Чтобы обеспечить возможность замены блока ТЭН при ремонте, расстояние от

пола до корпуса водонагревателя должно быть не менее 500 мм. С целью улучшения условий

циркуляции воды в системе отопления с естественной циркуляцией водонагреватель следует установить

таким образом, чтобы его нижний патрубок был нижней точкой отопительной системы, а

расширительный бачок – верхний точкой отопительной системы (смотрите рис.3). Для улучшения

обогрева помещений рекомендуется установка в систему циркуляционного насоса. На рис.3 показано

рекомендуемое место установки насоса.

6.2. Закрепить болтами М6 с шайбами на водонагревателе кронштейны(находятся в упаковке).

Установить на стене и присоединить с помощью муфт к напорному и обратному трубопроводам. При

этом должно быть предусмотрено отдельное крепление на стенах трубопроводов, исключающее передачу

на крепление водонагревателя дополнительного веса.

6.3. Трубопроводы выполнять из водопроводных труб. Соединения труб может производить на резьбе

и сварке. Рекомендуемые диаметры трубопроводов систем отопления с естественной циркуляцией:

-главного стояка 1 1/2"...2";

-разводящие и сборные магистрали 1 1/4"...1 1/2";

-разводка к радиаторам 3/4"...1".

6.4. Рекомендуемые установочные размеры для радиаторов при монтаже системы отопления:

-от стен до радиатора не менее 3 см;

-от пола до низа радиатора не менее 10 см;

-от верха радиатора до подоконника не менее 10 см.

6.5. При разводке труб стояки должны устанавливаться вертикально, а горизонтальные трубопроводы

прокладываться с уклоном для выпуска воздуха из системы. Величина уклона должна быть не менее 10

мм на 1 пог. метр трубопровода в сторону нагревательного прибора. При числе водонагревателей на

системе больше одного ставить пробковый кран или задвижка на обратной линии к каждому

водонагревателю.

1 – резервуар;

2 – основание;

3 – ручка регулятора температуры;

4 – защитная трубка для термочувствительного

баллона терморегулятора;

5 – ТЭН;

6 – верхний патрубок;

7 – нижний патрубок;

8 – индикатор включения;

9 – 3х жильный шнур питания с вилкой, имеющей

боковые заземляющие контакты;

10 – отверстие ввода для кабеля выносного регулятора;

11 – верхняя крышка;

12 – нижняя крышка;

13 – кожух;

14 – кронштейн крепления (входят в комплект

поставки).
