Подлежащий нагреву воздух поднимается вверх, проходя через каменную насыпку. В нижней

части кожуха приварен винт заземления 5.

5.2. Питание электрокаменки производится от 3-х фазной сети 380 В через автоматический

выключатель. Электрокаменки ЭКМ-1-6 «Комфорт» и ЭКМ-1-6 «Жар-птица» допускается

подключать к однофазной сети 50 Гц/220В.Настоятельно рекомендуется подвод питания

производить с помощью пульта управления. Пульт управления рис.2. поз.1 обеспечивает

автоматическое поддержание температуры воздуха парильни с помощью терморегулятора

температуры поз.2 в диапазоне 45-120°С и термодатчика 3, устанавливаемого непосредственно в

сауне или бане, и автоматическое отключение электрокаменки после 6часов непрерывной работы.

Подробную информацию смотри в «Дополнение к руководству по эксплуатации пульта

управления КТО.800.118.00.000 РЭ-Д1». Подвод питания к клеммной колодке электрокаменке 4

производить через изоляционную втулку 6, установленную в нижней части кожуха. Кабель

питания закрепить скобой 7. Электрическая схема каменки приведена на рис. 3.

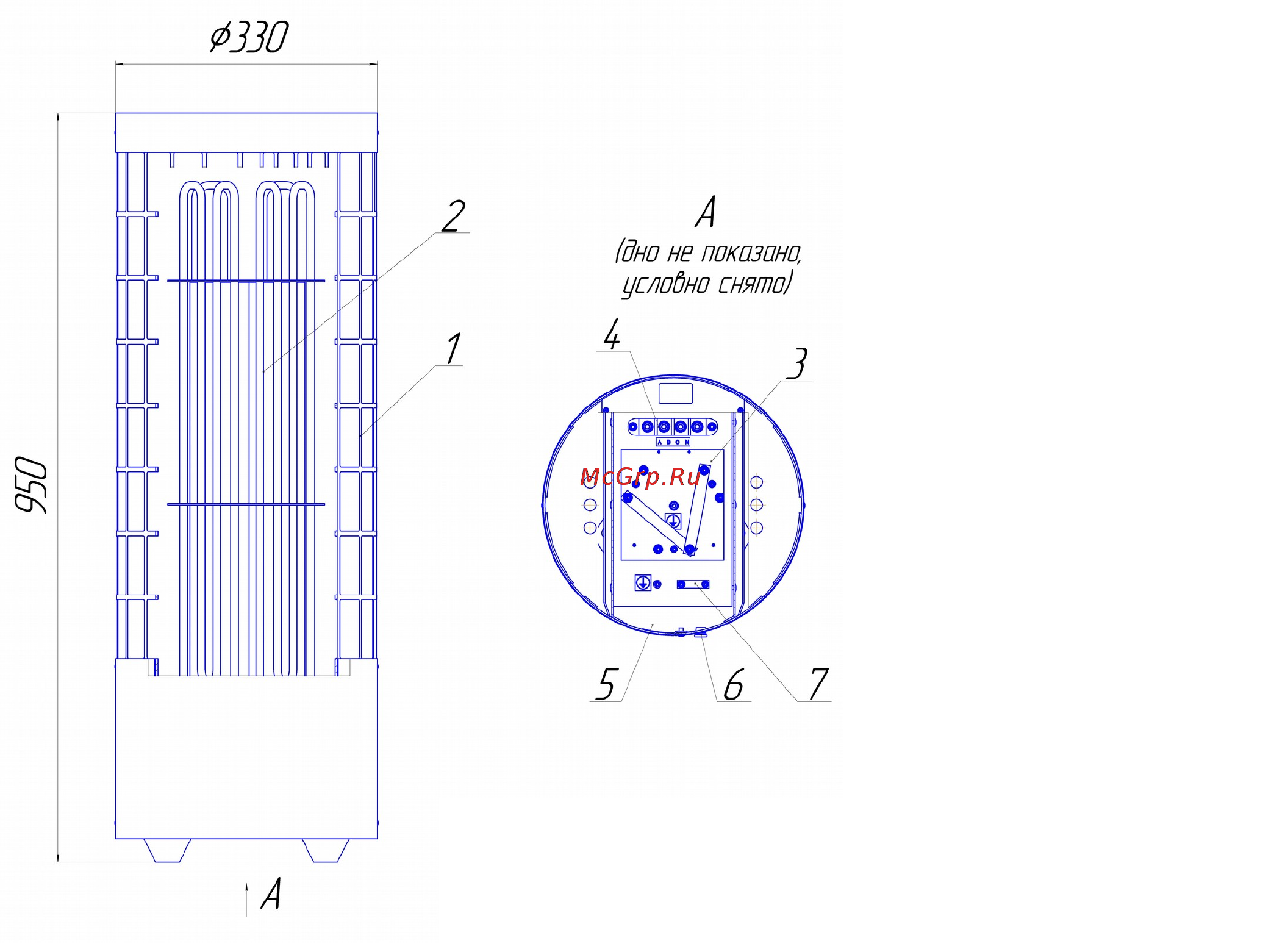

Рис.1 Электрокаменки цилиндрические ЭКМ-1-6 «Комфорт», ЭКМ-1-9 «Комфорт»

Габаритный чертёж.

1 – кожух;

2 – блок нагревателей;

3 – основание;

4 – колодка клеммная;

5 – винт заземления;

6 – втулка изоляционная;

7 – скоба.

Примечание: электрокаменки ЭКМ-1-6 «Жар-птица» и ЭКМ-

1-9 «Жар-птица» отличаются только кожухом поз.1, который

выполнен в виде сплошного цилиндра с вырезом на цилиндре

контура рисунка «Жар-птица».
