управления. Пульт управления (рисунок 2), обеспечивает автоматическое поддержание

температуры воздуха парильни, задаваемой терморегулятором температуры 2, в диапазоне 45-

120°С и термодатчика 3, устанавливаемого непосредственно в сауне или бане, и автоматическое

отключение электрокаменки после 6 часов непрерывной работы. Подробную информацию смотри

в «Дополнение к руководству по эксплуатации пульта управления КТО.800.118.00.000 РЭ-Д1».

Электрическая схема каменки приведена на рисунке 3.

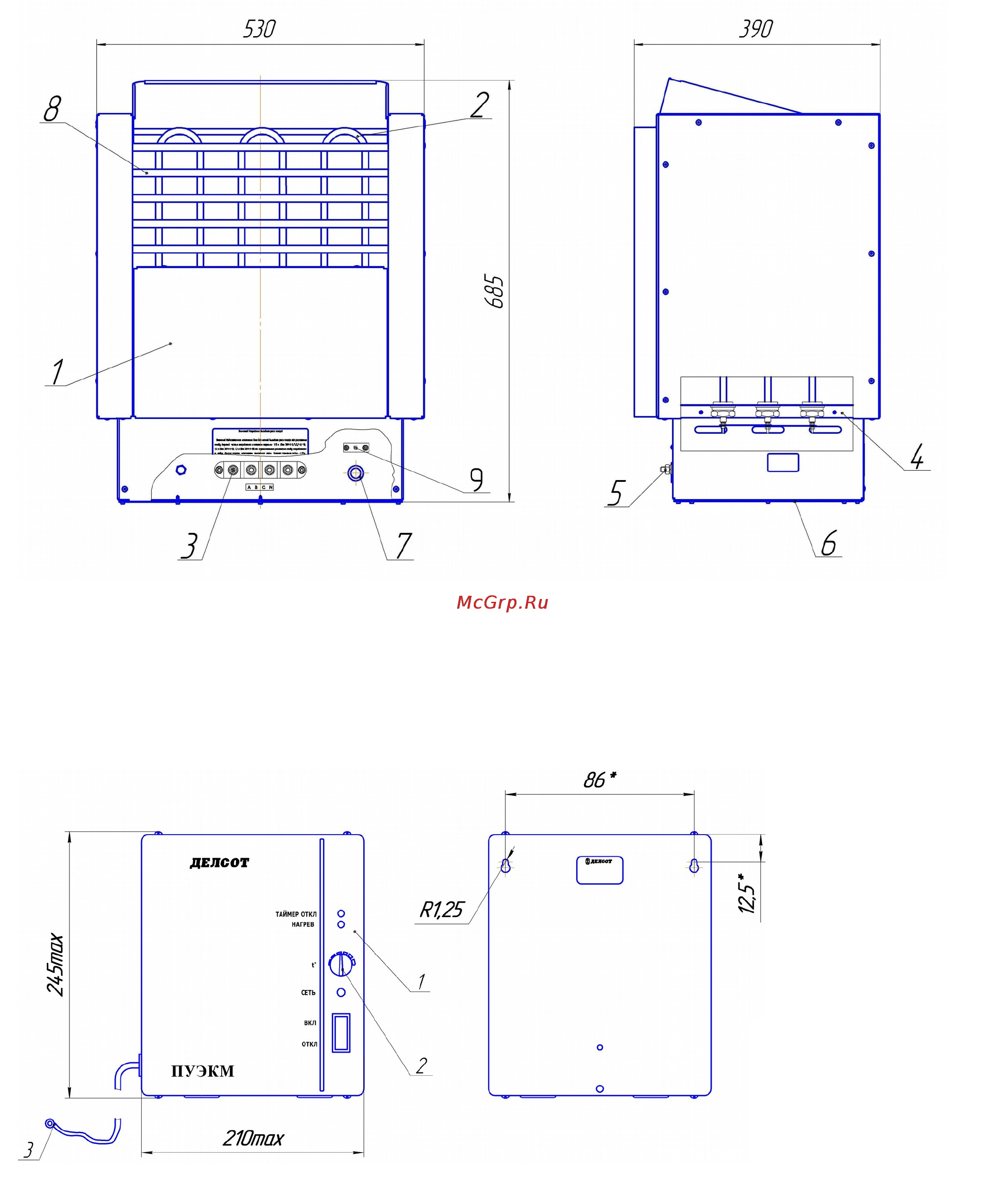

Рисунок 1 Общий вид электрокаменок с габаритными размерами

Рисунок 2 Общий вид пульта управления с габаритными размерами

1 – корпус; 2 – нагреватели ТЭН; 3 – о колодка клеммная; 4 – перегородка; 5 – болт заземления;

6 –дно; 7 – втулка изоляционная; 8 – трубки декоративные; 9 – скоба.

1 – пульт

2 – терморегулятор

температуры

3 – термодатчик с

термостойким кабелем

длиной 3 м.
