1 Назначение изделия
Шкаф управления электрокалорифером ШУК-16, ШУК-25 (в дальнейшем ШУК)
предназначен для управления электрокалорифером (СФОЦ-16, СФОЦ-25) и автоматического
отключения при аварийных режимах работы.
2 Технические характеристики и показатели энергоэффективности
Тип изделия ШУК - 16 ШУК - 25
Номинальная потребляемая мощность ШУК,
кВт не более
16 25
Номинальное напряжение сети, В 380 380
Частота, Гц 50 50
Сопротивление электрической изоляции между
токоведущими частями и корпусом, МОм не
менее
0,5 0,5
Габаритные размеры, мм не более 335х330х140 335х330х140
Класс электробезопасности – 1 класс
Срок службы шкафа управления составляет 10 лет с момента ввода в эксплуатацию
Степень защиты оболочки IP20 по ГОСТ 14254
Класс электробезопасности – I по ГОСТ 12.2.007.0
Климатическое исполнение и категория размещения УХЛ3 по ГОСТ 15150
3 Комплектность
Шкаф управления ………………………….. 1шт.
Руководство по эксплуатации …………….. 1шт.
Упаковка ……………………..……………... 1шт.
4 Требования безопасности
Все работы по подключению, осмотру, профилактике и ремонту должны производиться
только при снятом напряжении.
Запрещается использовать шкаф с СФОЦ без заземления.
ВНИМАНИЕ! Категорически запрещается использовать для заземления
металлоконструкции водопроводных, отопительных и газовых сетей!
5 Устройство и принцип работы
Шкаф управления состоит из шкафа с размещенной в нем аппаратурой управления,
индикации и клеммной колодкой для подключения с глухозаземленной нейтралью и СФОЦ.
К аппаратуре управления относятся:
- автоматический выключатель, выполняющий функции защиты от короткого замыкания и
служащий для оперативного отключения;
- магнитные пускатели, обеспечивающие включение и отключение нагревательных
элементов СФОЦ по команде со шкафа управления;
- плата индикации, служащая для сигнализации о работе шкафа и размещения кнопок
управления.
6 Размещение и монтаж
ШУК устанавливается вертикально на высоте 1,4 - 1,7 м от пола на стенах и сооружениях в
хорошо освещенном и отапливаемом помещении, без повышенной пожарной опасности, не
взрывоопасной средой, не содержащей вредных паров, кислот, газов, токопроводящей пыли и
т.п.
Влажность воздуха не должна превышать 75%.
Шкаф подключается к сети и к СФОЦ согласно схемы. Монтаж электрических цепей
производится проводами в металлрукаве или кабелем. Ввод проводов в ШУК осуществляется
через уплотнительные втулки. Заземление корпуса шкафа выполняется отдельным проводником.
Все работы по монтажу производятся квалифицированным персоналом, имеющим
квалификационную группу по электробезопасности не ниже третьей.
QF - выключатель автоматический
КМ1-КМ3 - пускатели магнитные
SA1, SB1 и SB2 - выключатели
кнопочные
ХP1,ХP2 - колодки клеммные

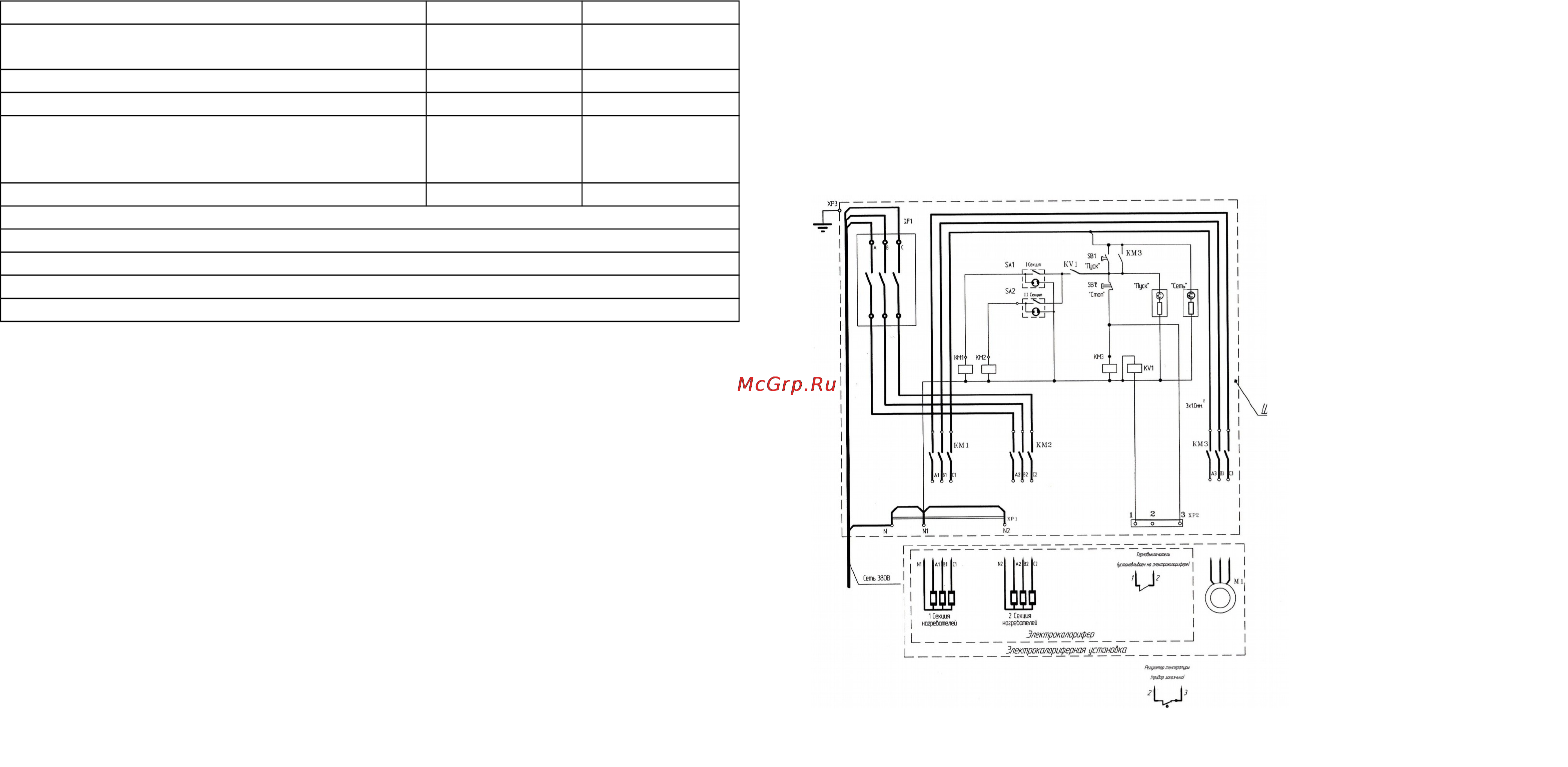

Схема электрическая принципиальная
