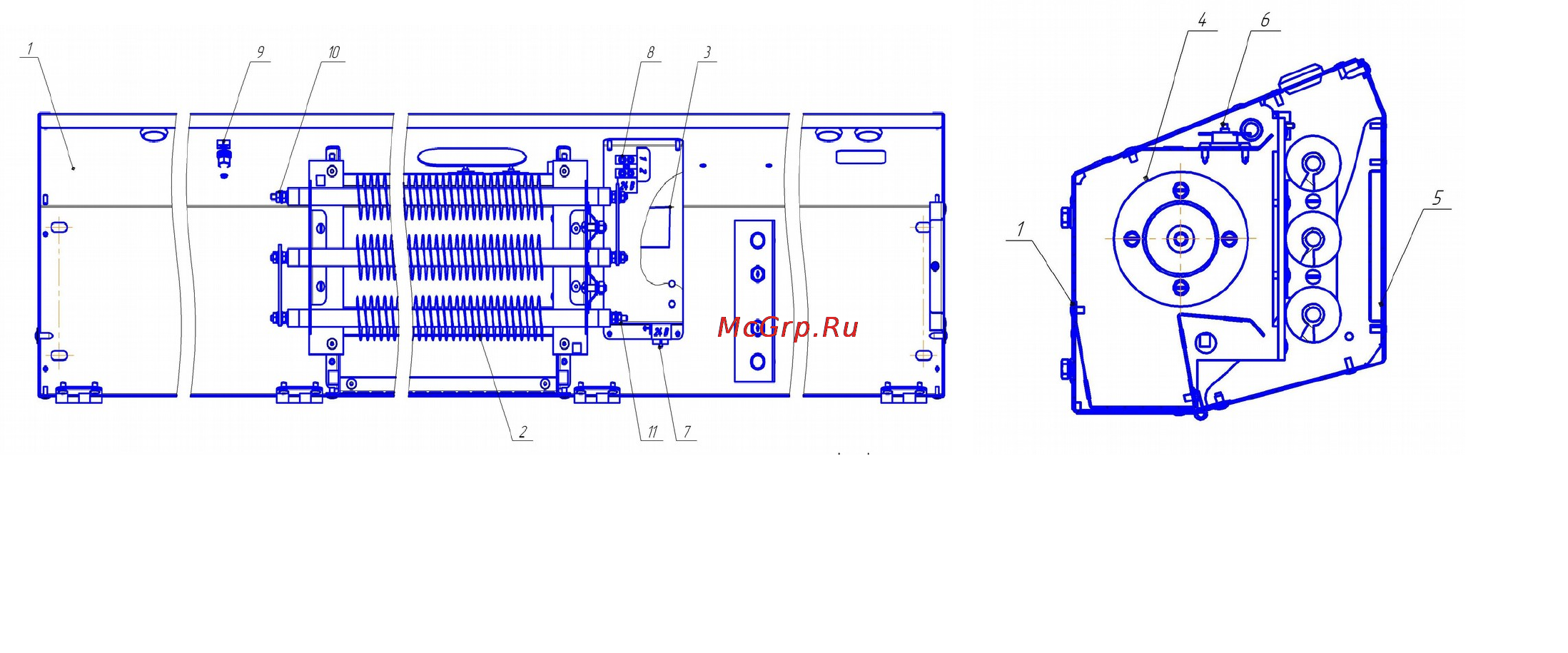

Рис. 2 Общий вид

1 - Основание; 2 - Нагреватели (ТЭНР); 3 - Электродвигатель; 4 - Вентилятор; 5 – Кожух; 6 - Термовыключатель (2 шт.);

7 - Колодка для подключения к двигателю ±24В; 8 - Колодка цепи термовыключателей для подключения к контакторам,

подающим питание на нагреватели; 9 - Болт заземления; 10, 11 - Выводы нагревателей для подключения ±550В
