преобразовател представлены на рис.12. Несколько двигателей градирни
соединяются параллельно. Преобразователи типов Р (Н3400РХХХХХ) и
-7-
IVDXXXXXXX настроены для вентиляторных двигателей. Установка
частоты в этих преобразователях производится потенциометром на лицевой
панели преобразователя.
8. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
8.1 При эксплуатации градирни необходимо соблюдать правила
технической эксплуатации электроустановок потребителей (ПТЭЭП) и
межотраслевые правила по охране труда (правила безопасности) при
эксплуатации электроустановок (ПОТ РМ-016-2001).
8.2 Запрещается эксплуатация градирни без заземления.
8.3 Работы по обслуживанию градирни должен проводить специально
подготовленный персонал.
8.4 Запрещается проводить работы по обслуживанию градирни без снятия
напряжения с электродвигателей.
8.5 При подключении преобразователя следует соблюдать следующие
правила:
Опасность поражения электрическим током
После отключения питания конденсаторы долго сохраняют заряд.
Прежде, чем приступать к обслуживанию, после отключения должно
пройти не менее 3 минут.
Запрещено подключать электропитание к выходным клеммам U, V,
W и управляющими выводами преобразователя.
Запрещено устанавливать коммутационную аппаратуру между
преобразователем и двигателем.
ВНИМАНИЕ. После отключения преобразователя перед его
повторным включением должно пройти не менее 3 минут.
9. ЭКСПЛУАТАЦИЯ ВЕНТИЛЯТОРНЫХ ГРАДИРЕН
9.1 Для обеспечения нормальной эксплуатации градирен должна быть
разработана соответствующая инструкция для обслуживающего персонала.
Периодические осмотры градирен рекомендуется производить не реже, чем
один раз в месяц.
9.2 Текущие ремонты градирен должны производиться по мере надобности,
но не реже одного раза в год, по возможности, в летний период. В объем
текущих ремонтов входят работы, не требующие остановки градирни на
длительный срок, например очистка и ремонт водораспределительного
устройства, трубопровода и сопел, каплеуловителей. При капитальном
ремонте выполняются все виды работы, требующие длительного
отключения градирни: устранение повреждений оросителя,
водораспределительной системы, ремонт или замена вентиляторной
установки и др.
-8-

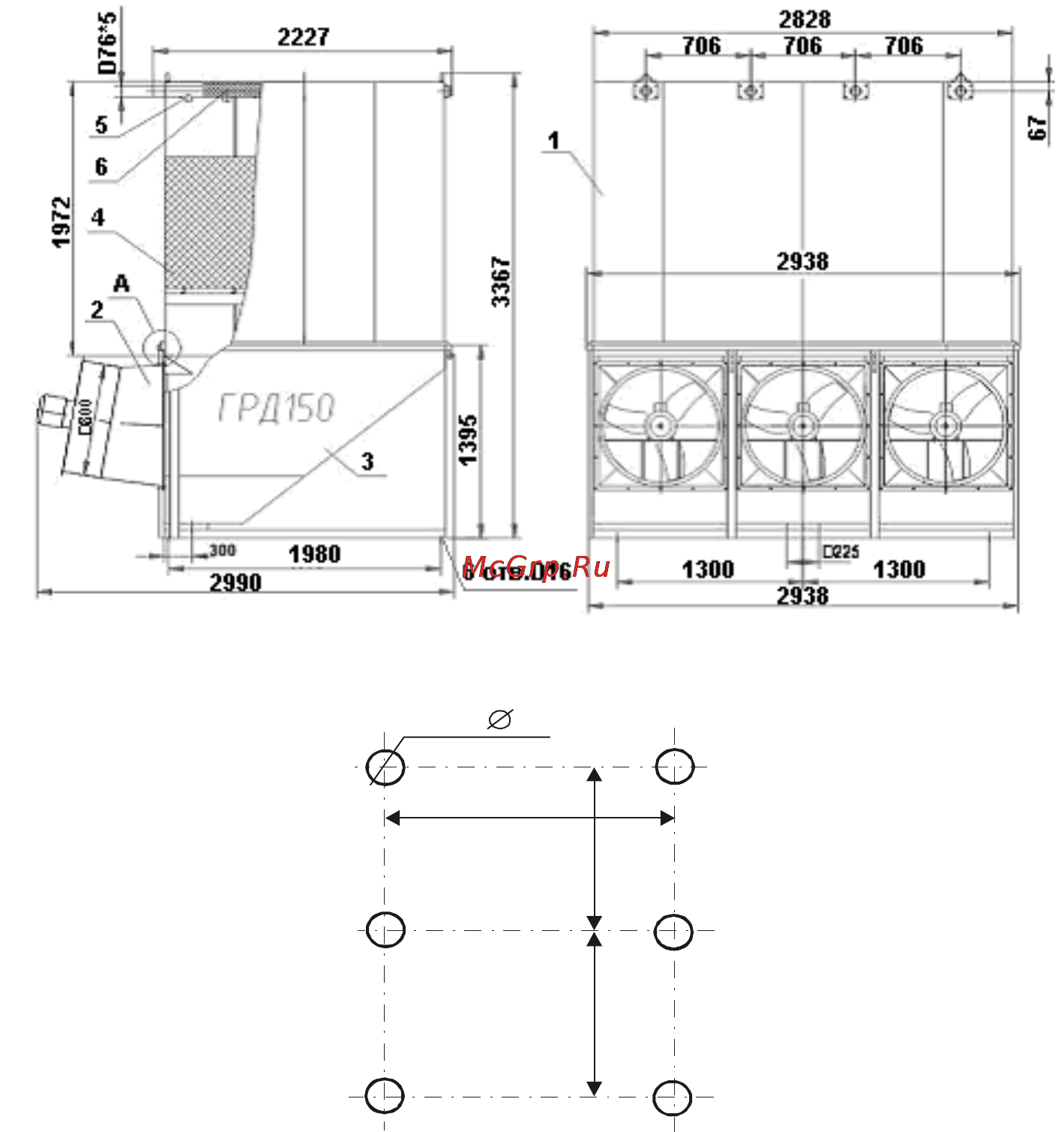

Рис. 6. ГРД-150
Схема расположения болтов для крепления бака к фундаменту
1 9 8 0
1
3
0
0
6 о т в . 1 6
1
3
0
0
