8
VQT2J23

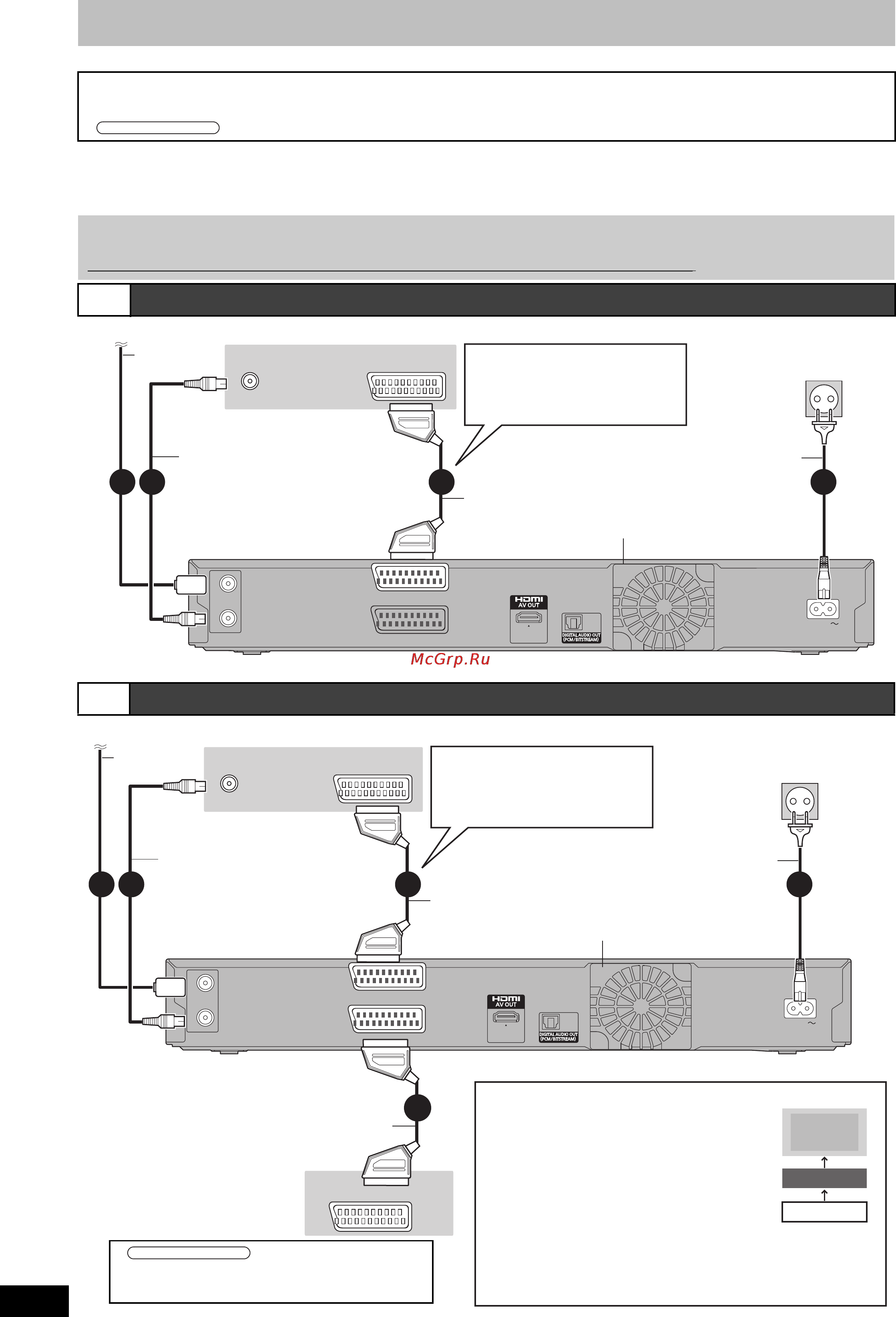

ОПЕРАЦИЯ 1 Подключение
≥Перед подключением выключите всю аппаратуру и изучите соответствующее руководство по эксплуатации.
≥Выберите схему соединения, соответствующую окружению, из схем A–B. Проконсультируйтесь с дилером по поводу
подключений, не указанных ниже.
≥Информация о подключении с использованием других разъемов, а также о подключении к другой аппаратуре, приведена в
“Дополнительные подключения” (> 67).
Использование 21-штекерного кабеля СКАРТ
≥Подключив аппарат к Q Link-совместимому телевизору, вы сможете использовать массу Q Link функций (> 36).
≥Можно получить высококачественное изображение, подключив аппарат к RGB-совместимому телевизору (> 78).
“Вывод AV1” в меню Нач. наст. (> 63)
Если данный аппарат не будет использоваться в течение продолжительного периода времени
Для экономии электроэнергии выньте вилку из сетевой розетки. Данный аппарат потребляет незначительное количество
электроэнергии даже в выключенном состоянии
[Приблиз.
0.3 Вт (“Режим энергосбережения” активирован а “RF OUT” установлен на “Выкл.”.)]
A
Подключение телевизора
Необходимая настройка
RF
IN
RF
OUT
AV1
(
TV
)
OPTICAL
AV2
(
DECODER/EXT
)
AC IN
VHF/UHF
RF IN
AV
4
3
2
1 2
К антенне Задняя панель телевизора
Кабель
антенны
Высокочастотн
ый
коаксиальный
кабель
(прилагается)
Задняя панель данного аппарата
В сетевую розетку
(oт 220 В дo 240 В пер. тока,
50 Гц)
21-штекерный
кабель СКАРТ с
полной разводкой
Сетевой шнур
(прилагается)
Подключать только после
подсоединения всех остальных
кабелей.
Вентилятор охлаждения
Подключение к другим
разъемам, кроме 21-
штекерного разъема СКАРТ
(> 9)
B
Подключение телевизора и цифрового/спутникового приёмника или декодера
RF
IN
RF
OUT
AV1
(
TV
)
OPTICAL
AV2
(
DECODER/EXT
)
AC IN
VHF/UHF
RF IN
AV
5
3
2
1 2
4
AV
К антенне
Задняя панель телевизора
Кабель
антенны
Задняя панель данного аппарата
В сетевую розетку
(oт 220 В дo 240 В пер. тока, 50 Гц)
21-штекерный
кабель СКАРТ с
полной разводкой
Сетевой шнур
(прилагается)
Подключать только после
подсоединения всех остальных
кабелей.
Задняя панель
цифрового/спутникового
ресивера или декодера
21-штекерный кабель СКАРТ
“Ввод AV2” и “Соединение AV2” настройки в меню
Нач. наст. (
>
64)
Необходимая настройка
Вентилятор охлаждения
Подключение к другим
разъемам, кроме 21-
штекерного разъема СКАРТ
(> 9)
Высокочастотны
й коаксиальный
кабель
(прилагается)
Подключайте аппарат к телевизору
напрямую
Если подключиться к телевизору через АВ-
переключатель или видеомагнитофон,
видеосигнал будет подвергаться воздействию
систем защиты авторских прав. Это может
привести к искажению изображения.
Телевизор
Видеомагнитофон
Данный аппарат
ЗАПРЕЩАЕТСЯ
≥Подключение к телевизору со встроенным
видеомагнитофоном
При наличии входов телевизора и видеомагнитофона
подключайтесь к входным гнездам телевизионной секции.
