4

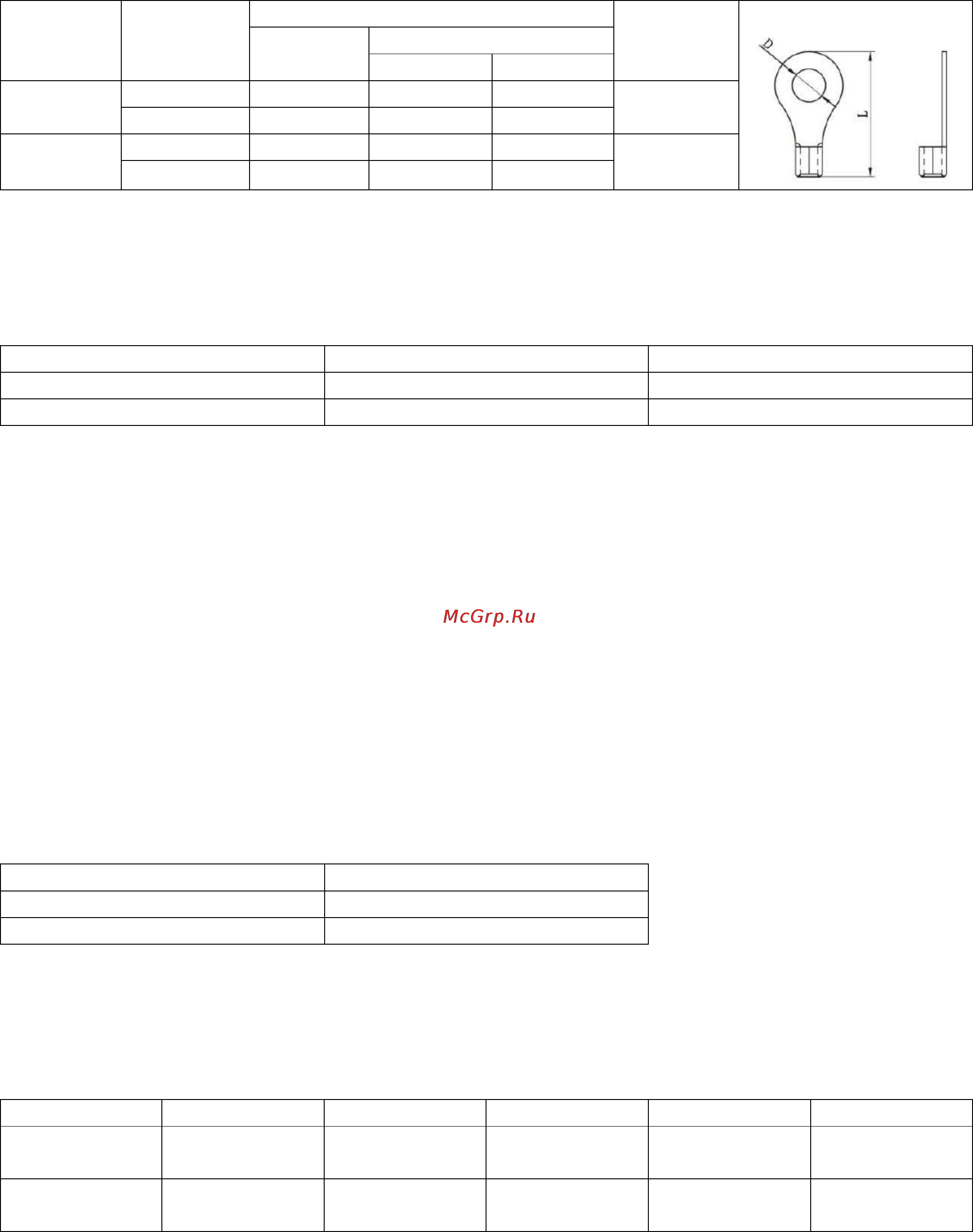

5. Подключение проводки
Сечение кабеля для каждого инвертора указано ниже:
Рекомендуемые сечение батарейного кабеля и размер клеммы для каждого
инвертора:
Модель
Сечение
провода
Круглая клемма
Момент
затяжки
Круглая клемма:
Кабель
мм
2
Размеры
D (мм)
4 кВА
1*4AWG
22
6,4
2~3 Нм
2*8AWG
14
6,4
5 кВА
1*4AWG
22
6,4
2~3 Нм
2*8AWG
14
6,4
ВНИМАНИЕ: убедиться, что длина всех батарейных кабелей одинакова. В противном
случае разница между напряжением инвертора и напряжением батареи приведет к тому,
что параллельно соединенные инверторы не будут работать.
Рекомендуемое сечение входного и выходного кабеля переменного тока для
каждого инвертора:
Модель
номер калибра AWG
Усилие затяжки
4 кВА
10 AWG
1,4 ~ 1,6 Нм
5 кВА
8 AWG
1,4 ~ 1,6 Нм
Необходимо соединить вместе кабели каждого инвертора. К примеру, совместное
соединение батарейных кабелей: Необходимо использовать соединитель или шину в
качестве точки соединения, чтобы соединить батарейные кабели вместе, а затем
выполнить соединение с клеммами батарей. Сечение кабеля, идущего от точки
соединения к батарее, должно быть в Х раз больше сечения кабеля, указанного в
таблицах выше. Здесь «Х» - количество параллельно соединенных инверторов.
При совместном соединении входных и выходных кабелей переменного тока следовать
тому же принципу.
ОСТОРОЖНО!! Выключатель устанавливается на стороне батареи и входа переменного
тока. Это обеспечит безопасное отключение инвертора при техническом обслуживании и
полностью защитит его от перегрузки батареи по току или перегрузки на входе
переменного тока. На рисунках 5-1 и 5-2 показано рекомендуемое положение установки
выключателей.
Рекомендуемые технические характеристики выключателя для батареи в
зависимости от модели инвертора:
Модель
1 устройство*
4 кВА
80 A / 60 В пост. тока
5 кВА
100 A / 60 В пост. тока
* Если для всей системы используется только один выключатель на стороне батареи, то
номинал выключателя должен быть в X раз больше номинала 1 устройства. Здесь «Х» -
количество параллельно соединенных инверторов.
Рекомендуемые характеристики выключателя для источника однофазного
переменного тока:
Модель
2 устройства
3 устройства
4 устройства
5 устройств
6 устройств
4 кВА
80 A / 230 В
пер. тока
120 A / 230 В
пер. тока
160 A / 230 В
пер. тока
200 A / 230 В
пер. тока
240A / 230 В
пер. тока
5 кВА
100 A / 230 В
пер. тока
150 A / 230 В
пер. тока
200 A / 230 В
пер. тока
250 A / 230 В
пер. тока
300 A / 230 В
пер. тока
