18
19
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SСHER-KHAN LOGICAR 3
Система также имеет возможность постановки в режим охраны штатным
брелоком автомобиля, если используется режим SLAVE, при этом должны
быть выполнены соответствующие подключения и настройки системы. О
возможности работы режима SLAVE необходимо уточнить у специалиста по
установке системы.
При постановке на охрану:
СИГНАЛ СИРЕНЫ: Один сигнал*
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз*
СВЕТОДИОДНЫЙ
ИНДИКАТОР:
После постановки на охрану начнет
мигать с частотой 1 раз в секунду

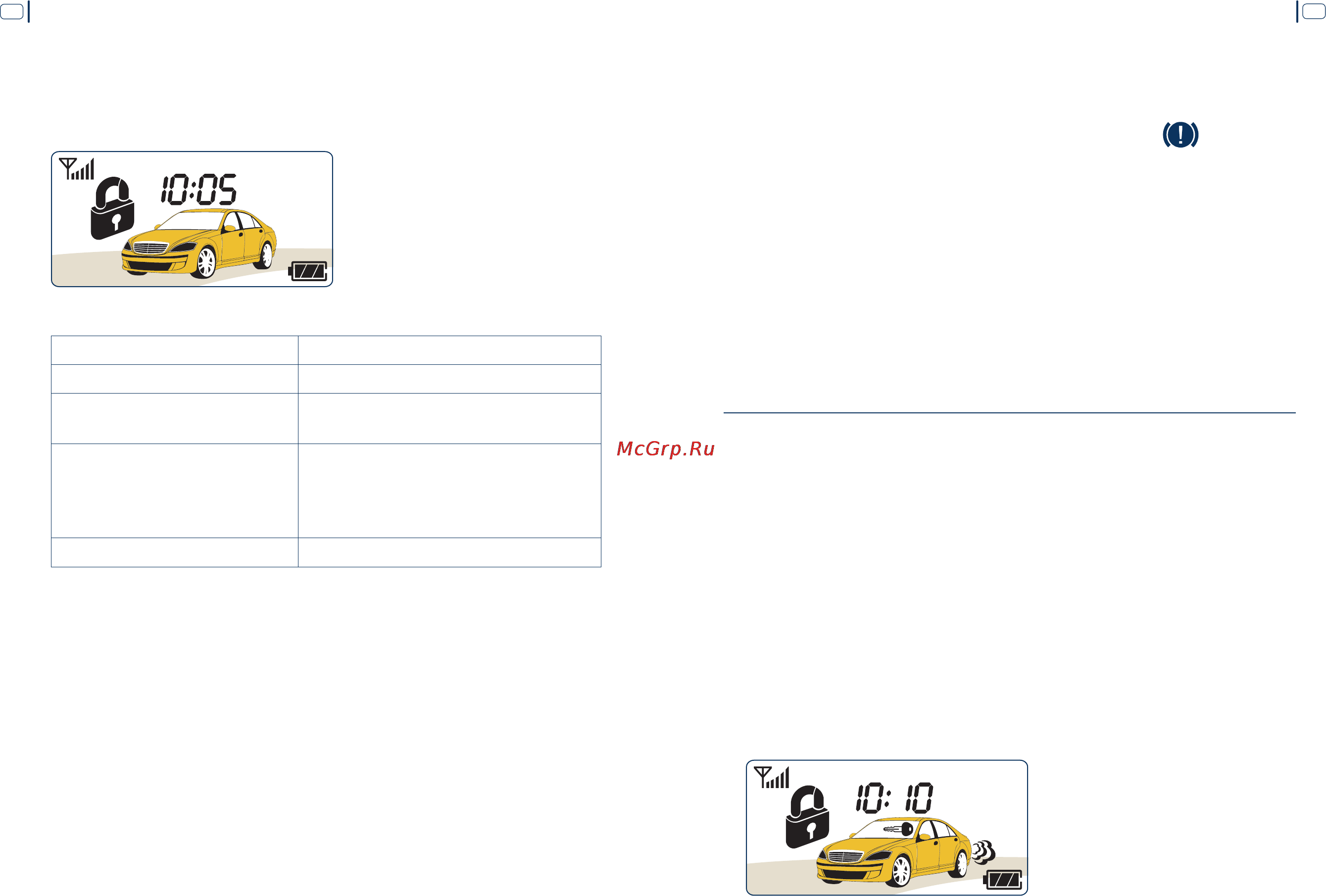

ДИСПЛЕЙ:
Фары автомобиля мигнут пять раз,
символ закрытого замка мигнет
пять раз, далее символ закрытого
замка засветится постоянно
СИГНАЛ БРЕЛОКА: Один короткий сигнал
Включение датчиков:
• После того как СИД начал мигать, система начнет контролировать
состояние входов дверей, капота, багажника, педали тормоза и
зажигания. В случае использования учета задержки салонного света
триггеры дверей будут взяты под охрану по истечении заданного
времени (программируемая функция 2-2, см. стр. 75).
• Датчик удара и дополнительный датчик включится через 30 сек. после
постановки на охрану.
Примечание:
Если при постановке в режим охраны Вы услышали три дополнительных
сигнала сирены* и три сигнала брелока, аварийная сигнализация
вспыхнула три раза*, а на дисплее в течение 5 сек. мигает изображение
открытой двери, то это значит, что в машине открыта дверь(и). Если Вы
услышали четыре дополнительных сигнала сирены* и три сигнала брелока,
аварийная сигнализация вспыхнула четыре раза*, а на дисплее в течение
5 сек. мигает изображение капота или багажника, то это значит, что в
машине открыт капот или багажник. Если при постановке на охрану Вы
услышали только 3 сигнала брелока, это означает, что включено зажигание
(мигает ключ) или нажата педаль тормоза (мигает символ ).
В этом случае система встанет на охрану с обходом активированного
датчика. Датчик двери, капота, багажника, зажигания или педали
тормоза будет немедленно принят под охрану при восстановлении его
работоспособности.
Сигналов об обходе датчиков дверей не последует, если активирована
функция 2-2.
* Наличие сигналов сирены определяется значением программируемой
функции 1-3 (см. стр. 68) и комбинацией кнопок I+II (см. «Отключение
сигналов сирены» на стр. 33), а наличие сигналов аварийной сигнализации
определяется значением программируемой функции 2-1 (см. стр. 75).
ПОСТАНОВКА НА ОХРАНУ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ
[КНОПКА I]
Не выключая зажигания, закройте двери, капот, багажник. Кратковременно
нажмите на кнопку I брелока. Система перейдет в режим охраны, замки
дверей запрутся, блокировка стартера включится до тех пор, пока система
не будет снята с режима охраны.
Постановка системы на охрану с работающим двигателем в режиме SLAVE
может не производиться штатным брелоком автомобиля и зависит от
особенностей конкретного автомобиля.
Блокировка зажигания не будет активирована вплоть до момента
выключения зажигания или до начала тревоги (см. программируемые
функции 2-6, 2-7 на стр. 75). Для реализации охраны с работающим
двигателем необходимо, чтобы были выполнены соответствующие
подключения при установке системы и было запрограммировано значение
тахометрического сигнала (см. «Программирование тахометрического
сигнала» на стр. 60), если контроль за работой двигателя осуществляется по
тахометру.
