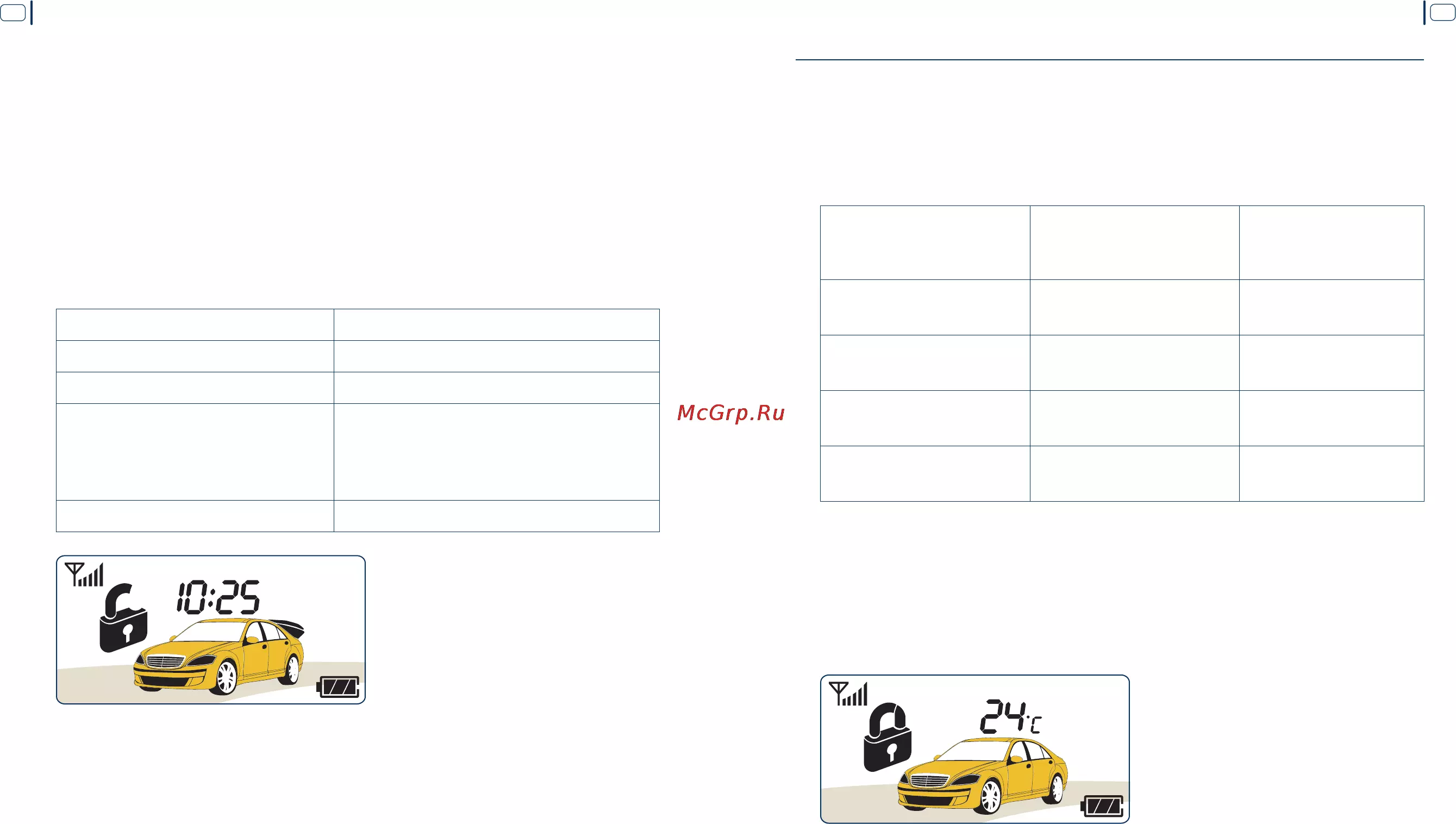

30
31
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SСHER-KHAN LOGICAR 3
Используя программируемую функцию 1-1 (см. стр. 66), можно реализовать
снятие с охраны без отпирания дверных замков при дистанционном
открытии багажника. Также существует возможность дистанционного
открытия багажника без снятия системы с охраны, без световой и звуковой
сигнализации, при котором временно отключаются триггер багажника и
датчик удара. В последнем случае охрана отключенных зон возобновляется
после закрытия багажника. Отпирание замка багажника по аналоговым
цепям возможно только при условии, что дополнительный канал № 6
назначен для управления замком багажника (программируемая функция 2-21
должна находиться в заводском значении).
При открытии багажника:
СИГНАЛ СИРЕНЫ: Два сигнала*
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет два раза*
СВЕТОДИОДНЫЙ ИНДИКАТОР: В соответствии с состоянием системы

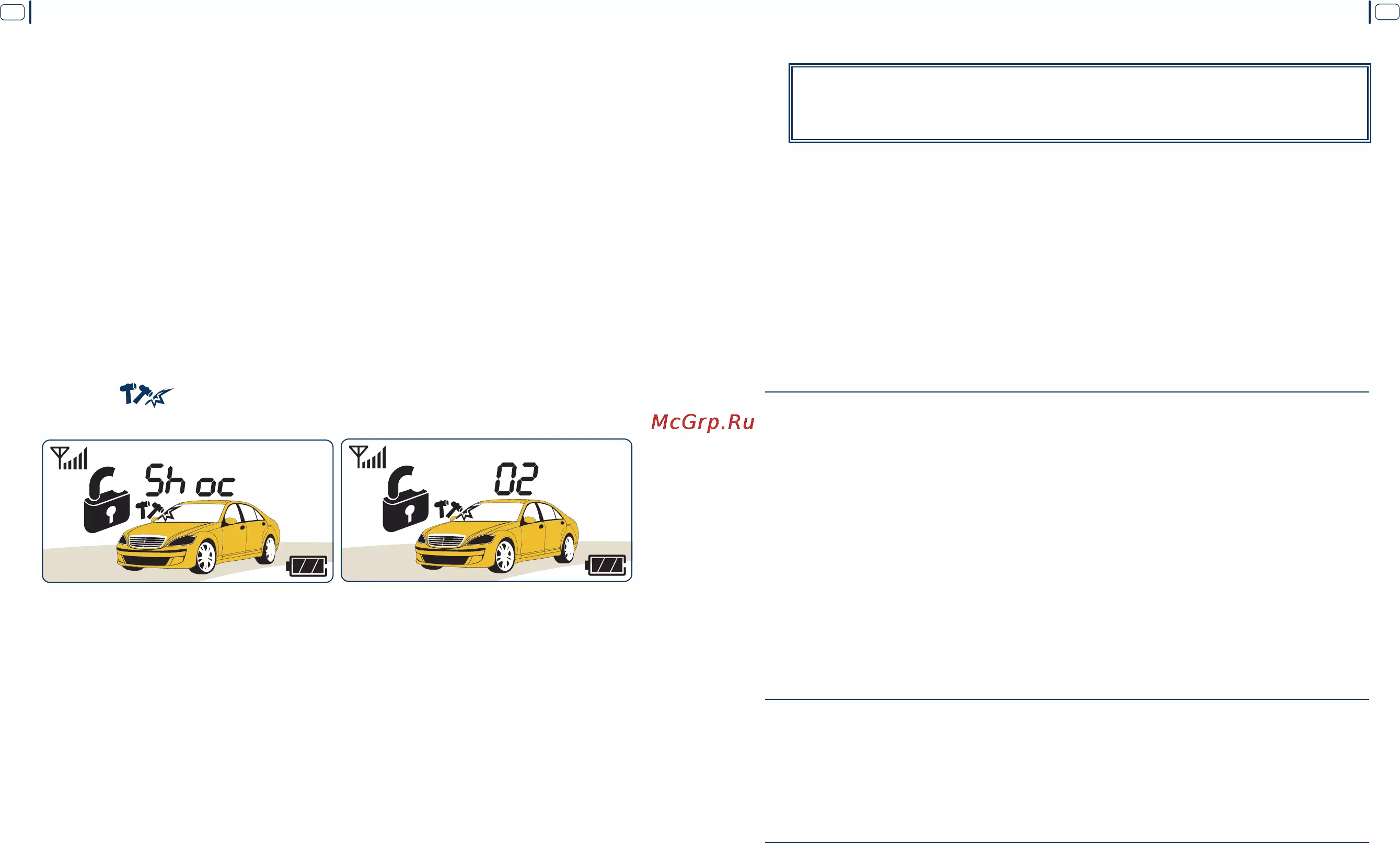

ДИСПЛЕЙ:
Фары автомобиля мигнут пять раз,
изображение замка мигнет пять раз.
Изображение открытой крышки
багажника мигает в течение 5 сек.
СИГНАЛ БРЕЛОКА: Два коротких сигнала
* Наличие сигналов сирены определяется значением программируемой
функции 1-3 (см. стр. 68) и комбинацией кнопок I+II (см. «Отключение
сигналов сирены» на стр. 33), а наличие сигналов аварийной сигнализации
определяется значением программируемой функции 2-1 (см. стр. 75).
Примечание:
Для реализации этой функции необходимо наличие электропривода замка
багажника, подключенного к соответствующему выходу процессорного
блока системы или управляемого по шине данных CAN.
Если после команды «открыть багажник со снятием системы с охраны»
багажник не был открыт, произойдет автоматическая перепостановка на
охрану независимо от состояния функции 1-5 (см. стр. 68).
ПРОВЕРКА СОСТОЯНИЯ [КНОПКА IV]
Если Вам необходимо проверить состояние системы, воспользуйтесь
коротким нажатием кнопки IV брелока-коммуникатора. Информация о
состоянии системы будет показана на дисплее брелока-коммуникатора и
подтверждена сигналами сирены и аварийной сигнализации.
При проверке состояния системы:
Состояние системы Сигнал брелока
Сигнал сирены*
(аварийной
сигнализации)
На охране, двигатель
не работает
Три коротких сигнала
Один короткий
сигнал
Снята с охраны,
двигатель не работает
Два коротких сигнала
Два коротких
сигнала
На охране, двигатель
работает
Три двойных сигнала
Три коротких
сигнала
Снята с охраны,
двигатель работает
Два двойных сигнала
Четыре коротких
сигнала
* Наличие сигналов сирены определяется значением программируемой
функции 1-3 (см. стр. 68) и комбинацией кнопок I+II (см. «Отключение
сигналов сирены» на стр. 33).
При проверке состояния системы индикация текущего времени сменяется
значением температуры в салоне автомобиля. Температура может
отображаться в
о
С или
о
F (см. стр. 15).

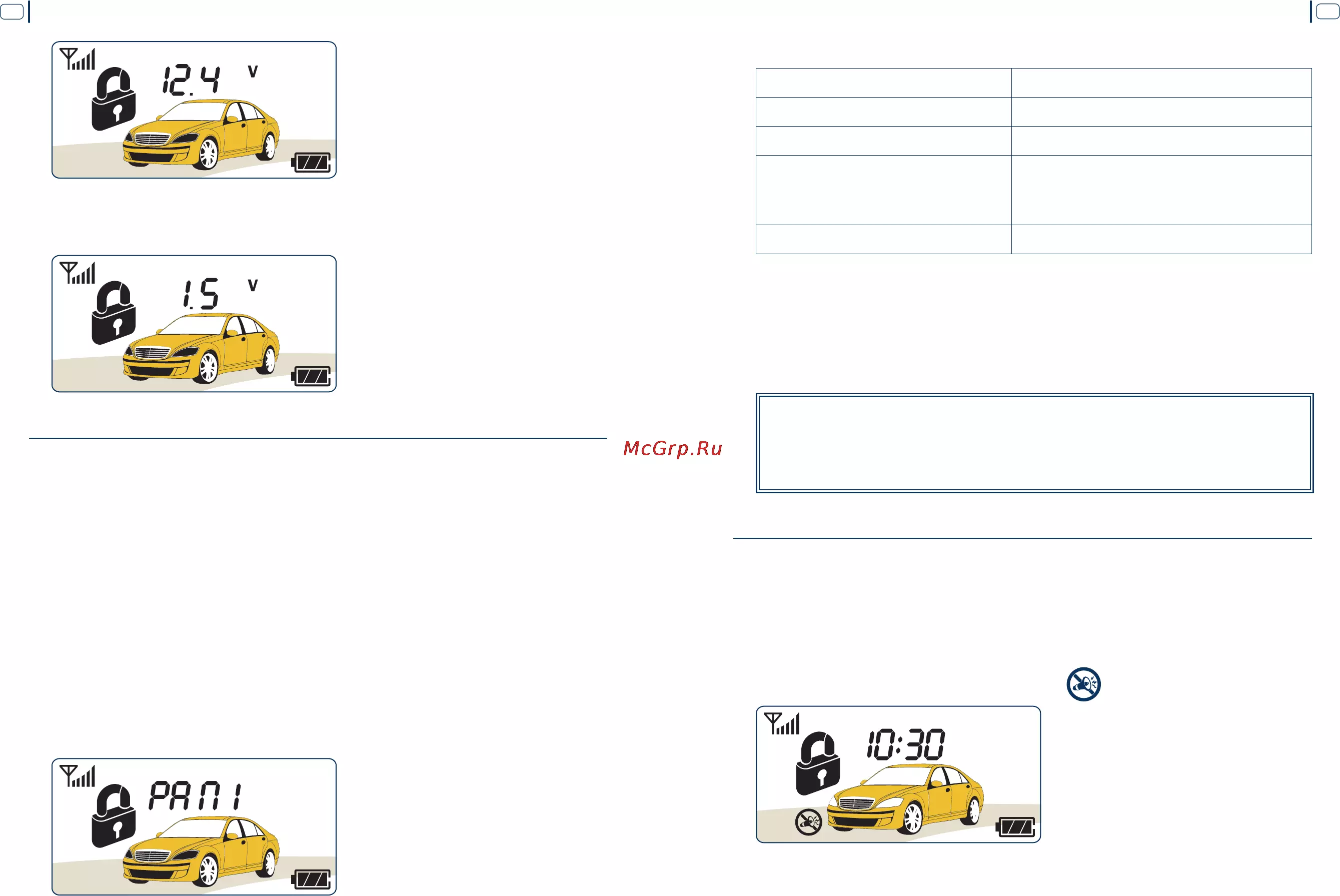

Второе короткое нажатие кнопки IV брелока-коммуникатора в течение
6 сек. после первого позволяет посмотреть информацию о напряжении
аккумулятора автомобиля в вольтах.
