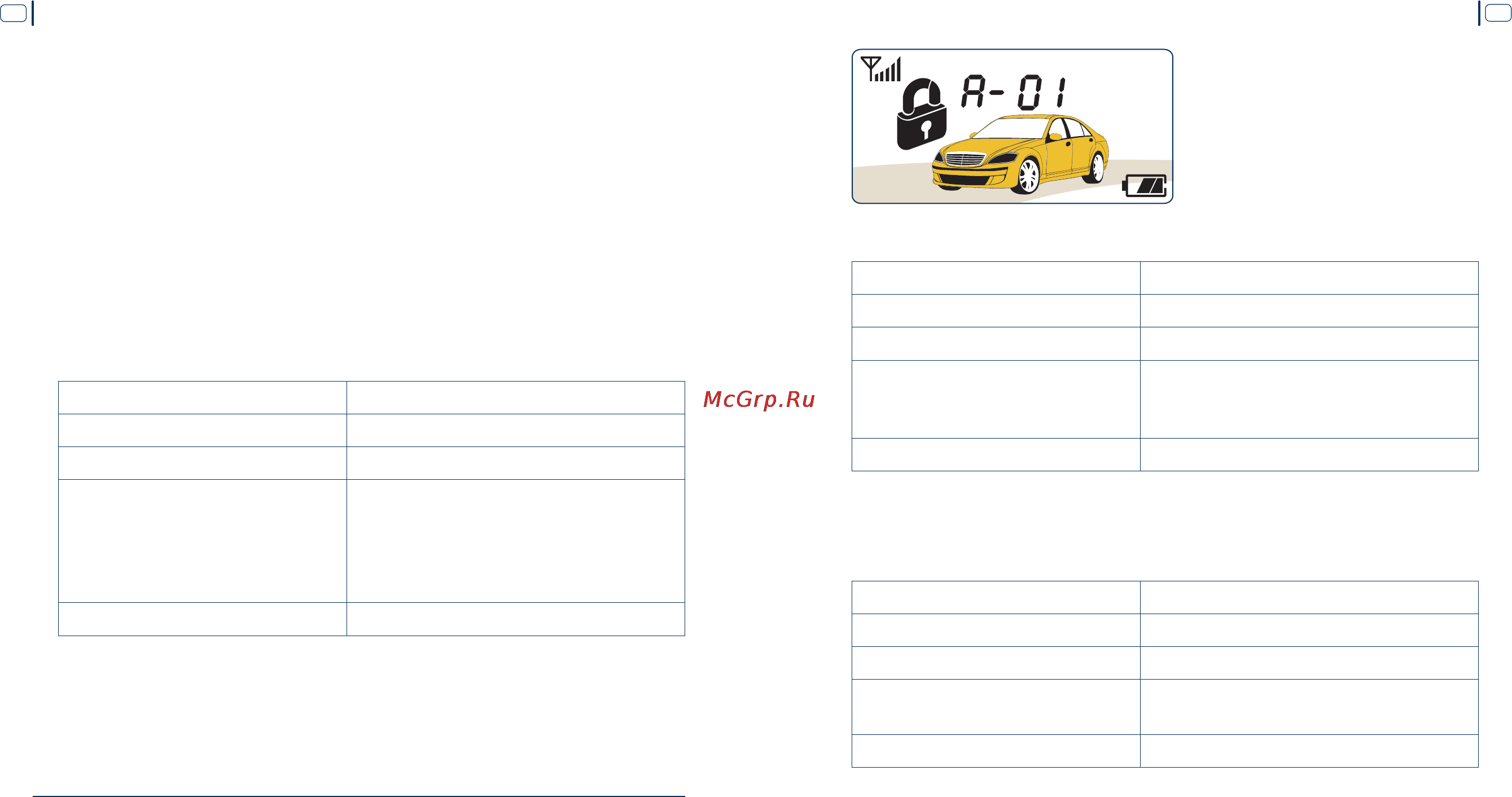

42
43
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SСHER-KHAN LOGICAR 3
датчики будут немедленно приняты под охрану при восстановлении их
работоспособности.
Сигналов об обходе датчиков дверей не последует, если активирована
функция 2-2, но, если в этот момент открыта дверь, то в течение 5 сек. на
дисплее будет мигать символ открытой двери.
* Наличие сигналов сирены определяется значением программируемой
функции 1-3 (см. стр. 68) и комбинацией кнопок I+II (см. «Отключение
сигналов сирены» на стр. 33), а наличие сигналов аварийной сигнализации
определяется значением программируемой функции 2-1 (см. стр. 75).
Для экстренного выключения режима «Турбо» нажмите кнопку II брелока на
2 сек.
При экстренном выключении режима «Турбо»:
СИГНАЛ СИРЕНЫ: Нет сигналов
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Завершит работу
СВЕТОДИОДНЫЙ ИНДИКАТОР: В соответствии с состоянием системы
ДИСПЛЕЙ:
Фары автомобиля и символ замка
мигнут пять раз, перестанет мигать
символ режима «Турбо», исчезнет
символ дыма, завершится обратный
отсчет времени режима «Турбо»
СИГНАЛ БРЕЛОКА: Один двойной сигнал
Примечание:
Режим «Турбо» немедленно завершится при переходе в режим тревоги,
выключении стояночного тормоза, открытии капота, двери, багажника
или нажатии педали тормоза.
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ № 1
[КНОПКА (IV)–]
Если в Вашем автомобиле установлены электромеханический замок капота,
штатный модуль стеклоподъемников (система «Комфорт») или другое
сервисное оборудование, Вы можете управлять работой этих устройств с
помощью брелока, если выполнены соответствующие подключения. Для
этого нажмите кнопку IV брелока на 2 сек. На выходе дополнительного
канала № 1 процессорного блока появится сигнал установленной
длительности (программируемая функция 2-8, см. стр. 76).
Включение дополнительного канала:
СИГНАЛ СИРЕНЫ: Один сигнал*
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз
СВЕТОДИОДНЫЙ ИНДИКАТОР: В соответствии с состоянием системы
ДИСПЛЕЙ:
Фары мигнут пять раз, изображение
замка мигнет пять раз, отобразится
номер дополнительного канала
СИГНАЛ БРЕЛОКА: Один короткий сигнал
Для выключения сигнала на выходе дополнительного канала № 1 нажмите
кнопку IV брелока на 2 сек.
Выключение дополнительного канала:
СИГНАЛ СИРЕНЫ: Два сигнала*
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет два раза
СВЕТОДИОДНЫЙ ИНДИКАТОР: В соответствии с состоянием системы
ДИСПЛЕЙ:
Фары мигнут пять раз, изображение
замка мигнет пять раз
СИГНАЛ БРЕЛОКА: Два коротких сигнала
* Наличие сигналов сирены определяется значением программируемой
функции 1-3 (см. стр. 68) и комбинацией кнопок I+II (см. «Отключение
сигналов сирены» на стр. 33).
Активация дополнительного канала № 1 возможна не только командой
с брелока, но может быть связана с такими системными событиями как
постановка в режим охраны, успешный автоматический запуск двигателя,
перед автоматическим запуском двигателя или определяться встроенным в
систему модулем CAN. Необходимое событие программируется функциями
2-15 и 3-6 (см. стр. 76 и 79).
