46
47
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SСHER-KHAN LOGICAR 3
для непосредственного управления замком багажника при условии, что
программируемая функция 2-21 находится в заводском значении
(см. «Открытие багажника» на стр. 29).
Канал также можно использовать для дистанционного управления
силовыми устройствами (ток нагрузки не должен превышать 10 А). В
этом случае программируемая функция 2-21 должна находиться во 2
значении. Включение канала сопровождается отключением датчика
удара и дополнительного датчика на все время активности канала. Время
активности канала определяется программируемой функцией 2-13.
Включение дополнительного канала:
СИГНАЛ СИРЕНЫ: Один сигнал*
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз*
СВЕТОДИОДНЫЙ ИНДИКАТОР: В соответствии с состоянием системы

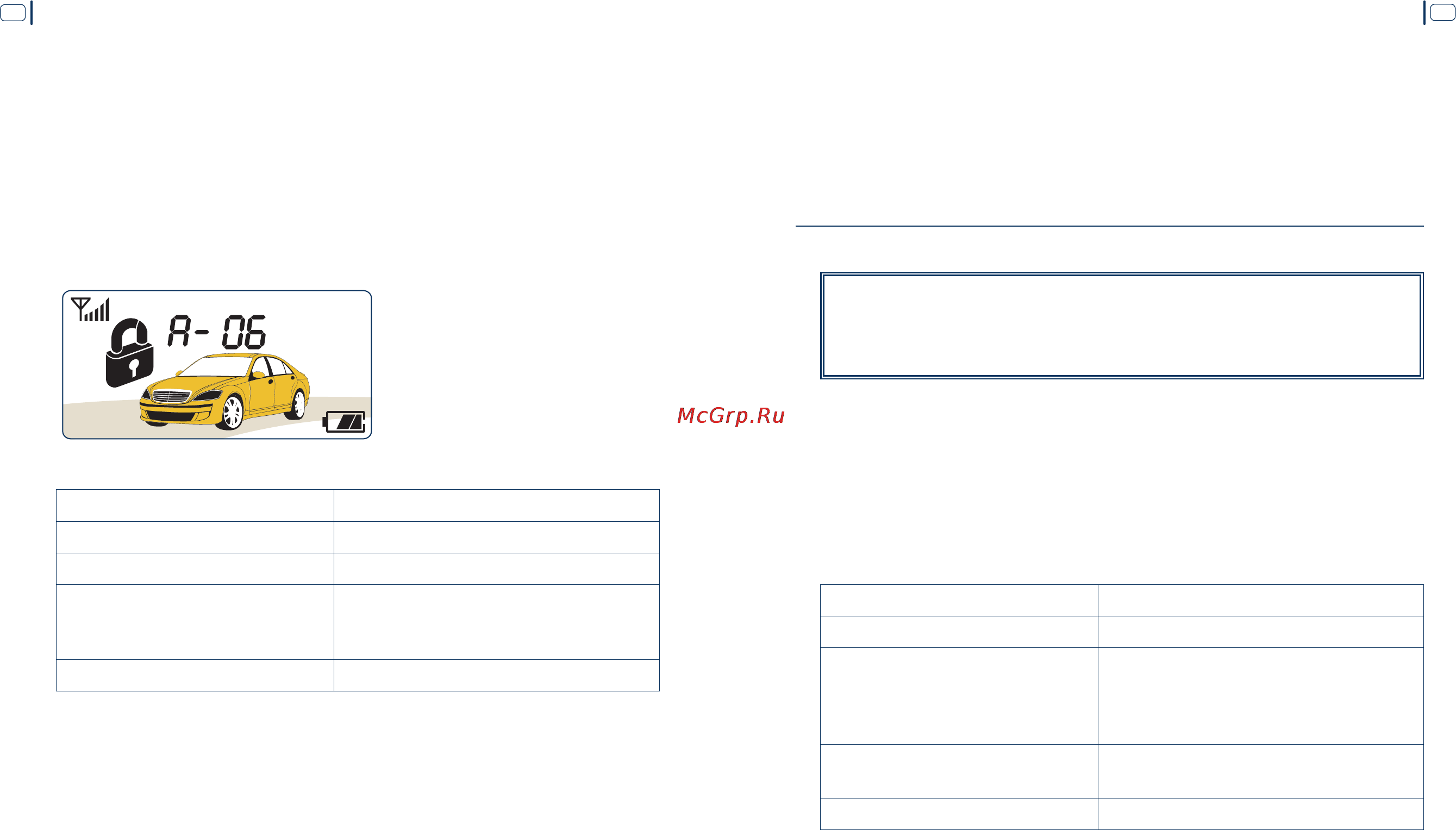

ДИСПЛЕЙ:
Фары мигнут пять раз, изображение
замка мигнет пять раз, отобразится
номер дополнительного канала
СИГНАЛ БРЕЛОКА: Один короткий сигнал
* Наличие сигналов сирены определяется значением программируемой
функции 1-3 (см. стр. 68) и комбинацией кнопок I+II (см. «Отключение
сигналов сирены» на стр. 33), а наличие сигналов аварийной сигнализации
определяется значением программируемой функции 2-1 (см. стр. 75).
Реализация дополнительного канала № 6 в виде встроенного реле
позволяет использовать его также для имитации нажатия педали тормоза
во время включения стартера при автоматическом запуске двигателя. Такая
необходимость может возникнуть на некоторых моделях автомобилей при
реализации автоматического запуска двигателя. Использование канала в
данном качестве возможно при установке программируемой функции 2-21
в 3 значение.
Работа дополнительного канала № 6 также может определяться
встроенным в систему модулем CAN. В этом случае назначение его работы
зависит от программы, выбранной в модуле CAN. Возможность управления
дополнительным каналом № 6 исключительно при помощи модуля CAN
обеспечивает установка программируемой функциии 3-7 в опционное
значение (см. стр. 79).
ДИСТАНЦИОННЫЙ ЗАПУСК ДВИГАТЕЛЯ [КНОПКА (II)-]
ВНИМАНИЕ!
Функции автоматического запуска двигателя становятся доступны
только в том случае, если при установке системы были выполнены все
необходимые подключения и установлены соответствующие значения
программируемых функций.
Для запуска двигателя нажмите кнопку II брелока на 2 секунды. Система
встанет в режим охраны, замки дверей запрутся, двигатель автомобиля
запустится. После того как двигатель запустился, на дисплее брелока-
коммуникатора начнется обратный отсчет времени, оставшегося до
окончания работы двигателя в автоматическом режиме. Время работы
двигателя программируется и может составлять 5, 15, 25 или 45 минут
(программируемая функция 1-7, см. стр. 69).
В момент запуска:
СИГНАЛ СИРЕНЫ: Один сигнал*
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз
СВЕТОДИОДНЫЙ ИНДИКАТОР:
В соответствии с состоянием системы.
После того как система встанет
в режим охраны, начнет мигать с
частотой 1 раз в секунду
ДИСПЛЕЙ:
Фары мигнут пять раз, изображение
замка мигнет пять раз
СИГНАЛ БРЕЛОКА: Один короткий сигнал
Примечание:
Автоматический запуск двигателя возможен только при выключенном
зажигании, задействованном стояночном тормозе, закрытом капоте,
дверях, багажнике, не нажатой педали тормоза. Для автомобилей с
механической коробкой передач необходимо предварительно выполнить
процедуру резервирования запуска (см. стр. 50).
