Руководство по быстрому старту
Перед выполнением подключений отключите все оборудование и ознакомьтесь с соответствующими разделами инструкции по
эксплуатации.
Сетевой шнур подключается после завершения всех прочих подключений.

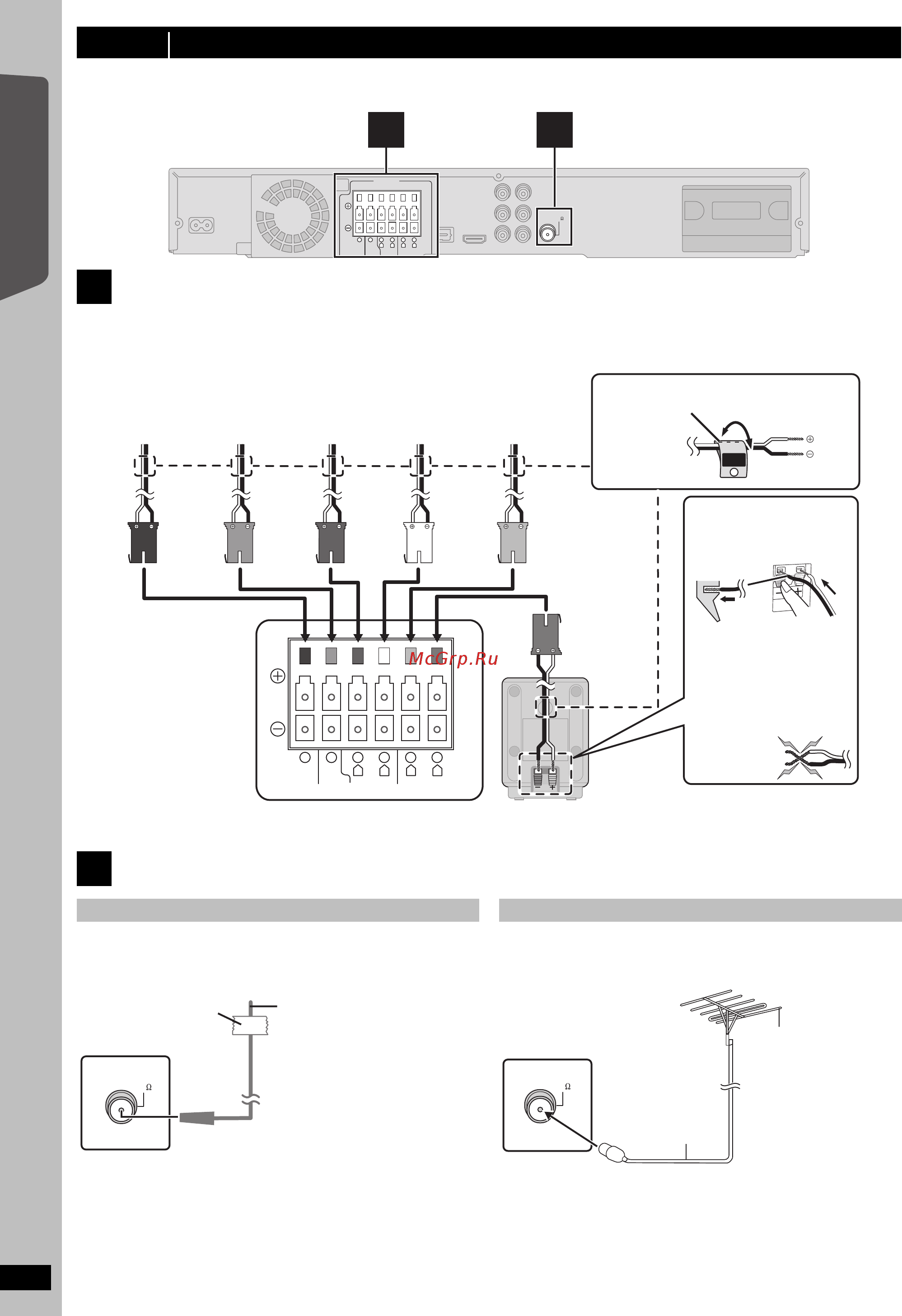

Пример расстановки
При установке и подключении колонки обращайте внимание на ее тип и цвет соединительного штекера.
Подсоедините штекеры к разъемам того же цвета.
Для удобства при выполнении подключений рекомендуется использовать идентификационные кабельные маркеры (наклейки).
шаг 3 Подключения
1
Подключение колонок
VIDEO OUT
AV OUT
AV OUT
OPTICAL
OPTICAL
IN
IN
L
R
Y
P
B
PR
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
CENTERSUBWOOFER FRONT
6 5 2 1 4 3
L
R
L
R
SURROUND
SPEAKERS
FM ANT
(75 )
1
2
Основной блок
CENTERSUBWOOFER FRONT
6 5 2 1 4 3
L
R
L
R
SURROUND
Lch
SURROUND
3
Фиолетовый
SUBWOOFER
Зеленый
CENTER
Красный
FRONT
(R)
Белый
FRONT
(L)
Серый
SURROUND
(R)
Синий
SURROUND
(L)
Основной блок
например, Колонки объемного звучания (L)
Наклейка на кабель колонки
(входит в
комплект
поставки)
Вставьте провода
полностью, не переходя на
участки без изоляции.
i: Белый
j: Синий
≥
Не допускайте пересечения
(короткого замыкания) или
нарушения полярности
проводов акустических
колонок, т.к. это может
вызвать повреждение
колонок.
Подайте вперед!
НЕПРАВИЛЬНО
например, [PT570]
2
Подключения радиоантенны
Использование комнатной антенны
FM ANT
(75 )
Клейкая лента
Комнатная FM-антенна
(входит в комплект поставки)
Закрепите этот конец антенны в
том месте, где наилучший
прием.
Основной блок
Использование наружной антенны
FM ANT
(75 )
Если прием радиостанций плохой, используйте наружную
антенну.
≥ Отсоединяйте антенну при выключенном аппарате.
≥ Не используйте наружную антенну при грозе.
75 Oм
коаксиальный
кабель (в комплект
поставки не входит)
Наружная FM-антенна
[Использование
телевизионной антенны
(в комплект поставки не
входит)]
≥ Данная антенна должна
устанавливаться
квалифицированным
техническим
специалистом.
Основной блок
