Руководство по эксплуатации видеорегистраторы серии PVDR-хх53

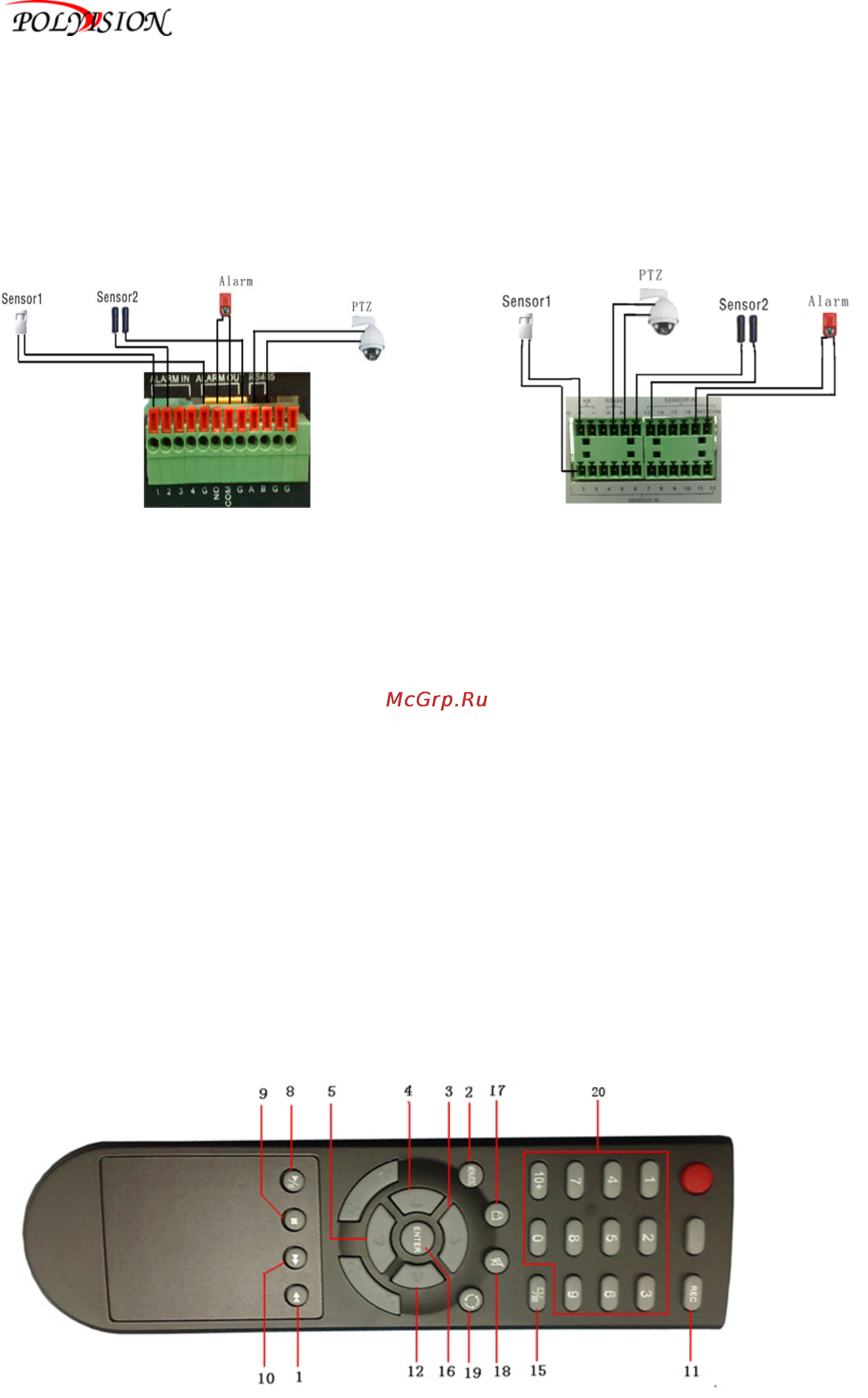

Распиновка:

Pin 1-G: Датчик 1 вход

……

Pin 16-G: Датчик 4 вход

Pin NO-COM: Выход (Н.O)

Pin A, Pin B: RS-485A, RS-485B

Pin +, Pin - : Клавиатура управления.

PVDR-0453/0853 PVDR-1653

Тревожный выход (pin NO-COM)

Для подключения к внешнему устройству сигнализации.

RS-485 (pin A-B)

Для подключения камеры PTZ .

9. Вход для подключения адаптера питания (12V DC).

10. Выключатель питания.

Для PVDR-1653

13. Spot : Выход на доп. монитор.

14. Аудио выход: Для голосовой конференции.

15. Микрофонный вход: Для подключения микрофона.

16. HDMI: Выход (1920х1080).

2.1.3 ПДУ

Диапазон частот модуляции ИКПДУ - 36 кГц - 40кГц. Используется светодиод с длиной

волны 950 нм. Примерная потребляемая мощность 3-3,75 Вт от двух батареек типа AA

(AAA). При передаче сигнала используется коротковолновая область в указанном выше

диапазоне частот 36-40 кГц.

Все кнопки на пульте дистанционного управления или на передней панели имеет

одинаковые функции, как и управление мышкой.
