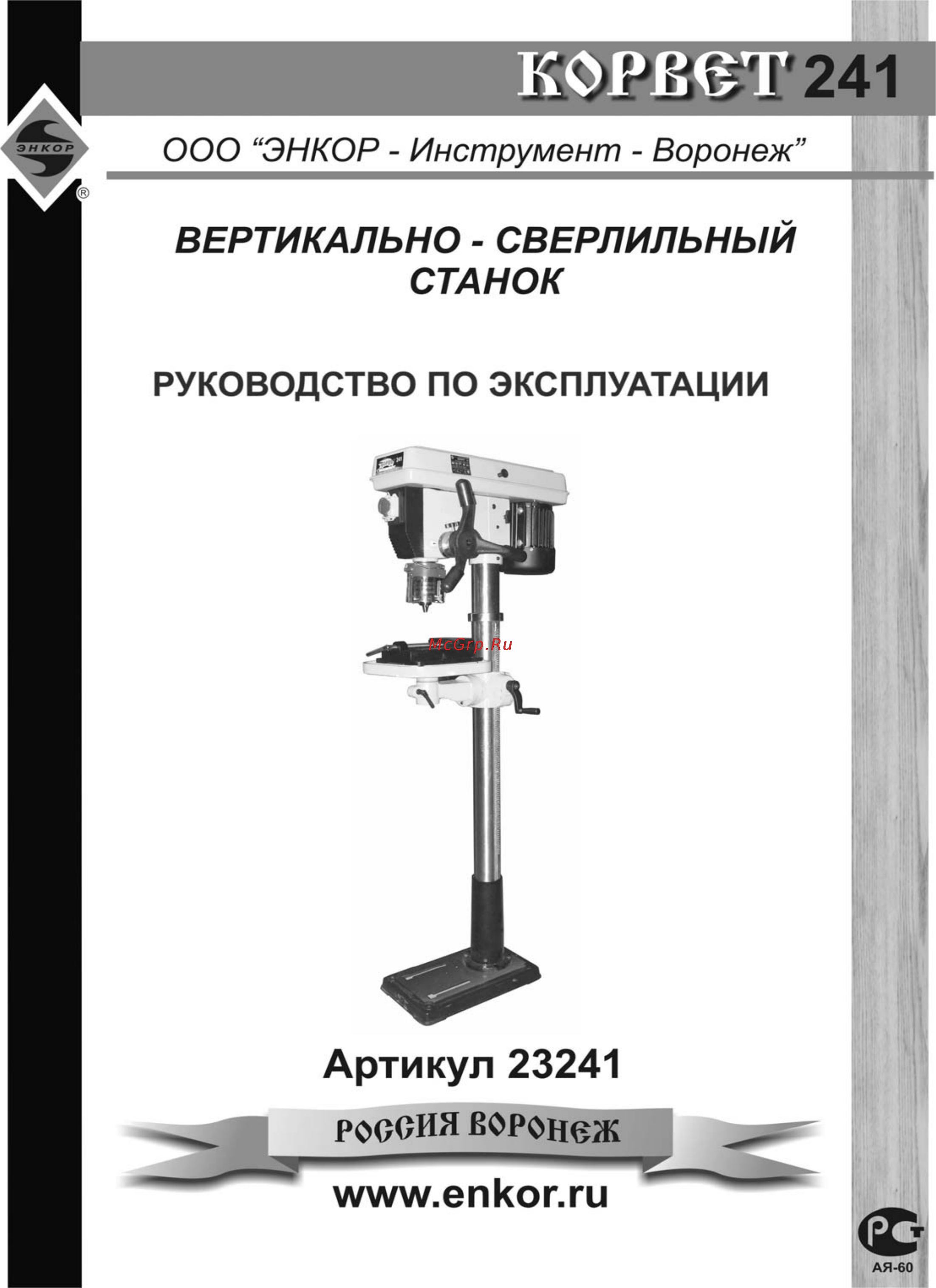

Энкор Корвет-241 23241 Инструкция по эксплуатации онлайн

Энкор Корвет-241 23241 Инструкция по эксплуатации онлайн

Содержание

Содержание 1 общие указания 2 технические данные 3 комплектность станка 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе со станком 4 дополнительные указания по безопасности при работе со станком 5 распаковка 6 устройство станка 7 подключение станка к источнику питания 7 электрические соединения требования к шнуру питания 7 требования к электродвигателю 8 монтаж 9 сборка и регулировка 10 инструкции по эксплуатации 11 техническое обслуживание 12 возможные неисправности и методы их устранения 13 свидетельство о приемке и продаже 14 гарантийные обязательства детали сборки схема сборки настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации вертикально сверлильного станка модели корвет 241 не приступайте к сборке и эксплуатации вертикально сверлильного станка не изучив руководство по эксплуатации 3
Уважаемый покупатель вы приобрели вертикально сверлильный станок изготовленный в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию вертикально сверлильного станка внимательно и до конца прочитайте настоящее руководство по эксплуатации и сохраните его на весь срок использования станка 3
Комплектность станка рис 3 в комплект поставки входит 4
Общие указания 1 вертикально сверлильный станок модели корвет 241 далее станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом с возможностью осевого перемещения 1 станок работает от однофазной сети переменного тока напряжением 220 22в частотой 50 гц 1 станок рассчитан для эксплуатации в нормальных климатических условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте станок в течение 8 часов чтобы он прогрелся до температуры окружающего воздуха в противном случае станок может выйти из строя при включении из за сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя 1 приобретая станок проверьте его комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гара 4
Детали сборки корвет 241 позиция по схеме сборки 6
Содержите станок в чистоте в исправном состоянии правильно его обслуживайте 4 6 перед началом любых работ по настройке или техническому обслуживанию станка отключите вилку шнура питания станка из розетки электросети 4 7 используйте только рекомендованные комплектующие детали узлы и механизмы соблюдайте указания прилагаемые к комплектующим применение несоответствующих комплектующих может стать причиной несчастного случая 4 8 не оставляйте станок без присмотра прежде чем покинуть рабочее место выключите станок дождитесь полной остановки электродвигателя и отсоедините шнур питания от розетки 4 9 перед первым включением станка обратите внимание на правильность сборки и надежность установки станка внимание прочтите надписи с предупреждающими указаниями на наклейках расположенных на станке 4 0 если вам что то показалось ненормальным в работе станка немедленно прекратите его эксплуатацию 4 1 не допускайте неправильной эксплуатации шнура питания не тяните за шнур питания при отсоединении вилки 6
До 15м 1 5 м 8
Подключение станка к источнику питания внимание проверьте соответствие напряжения источника питания и соединений требованиям вашего станка внимательно изучите табличку с техническими данными на электродвигателе станка 7 электрические соединения требования к шнуру питания запрещается переделывать вилку шнура питания станка если она не стыкуется с розеткой питающей сети квалифицированный электрик должен установить соответствующую розетку розетка к которой подключается станок обязательно должна иметь заземляющий контакт при повреждении шнура питания его необходимо заменить замену должен производить только изготовитель или сертифицированный сервисный центр 7 требования к электродвигателю внимание для исключения опасности повреждения электродвигателя регулярно очищайте электродвигатель от пыли таким образом обеспечивается его беспрепятственное охлаждение если электродвигатель не запускается или внезапно останавливается при работе сразу же отключите станок отсоедините вилку шнура питания ста 8
Предупреждение станок должен быть заземлен через розетку с заземляющим контактом 8 монтаж 8 при использовании станка его необходимо закрепить на ровной поверхности пола при помощи четырех анкерных соединений не комплектуются через отверстия в основании 1 рис обязательно используйте при креплении плоскую и пружинную шайбы на каждый болт не комплектуется 9 сборка и регулировка 9 установите на ровную прочную поверхность пола основание 1 станка рис 9 установите на основание 1 колонну 2 рис и закрепите ее четырьмя прилагаемыми болтами d рис 9 демонтируйте стопорное кольцо 14 и кремальерную рейку 15 с колонны 2 рис 9 установите червячный вал r рис в посадочное место опоры 4 рис если он уже не был установлен при поставке затем установите на колонну 2 опору 4 совместно с кремальерной рейкой 15 обеспечив ее зацепление с червячным валом опоры 4 рис зафиксируйте положение кремальерной рейки 15 стопорным кольцом 14 затянув на стопорном кольце 14 винт с шестигранной головкой рис 9 установите на хво 8
Установите защитный экран 7 на посадочное место в шпиндельной головке 8 как показано на рисунке рис 9 2 установите и закрепите ручку 10 на защитном кожухе ременной передачи 11 рис 9 3 установите на рабочий стол 16 тиски 5 и зафиксируйте их положение специальными болтами рис не комплектуются 9 4 проверьте наличие поперечного люфта шпинделя покачав за сверлильный патрон 6 рис если люфт ощутим его можно минимизировать проворачивая по часовой стрелке винт 20 рис предварительно отпустив контрящую гайку по завершению регулировки вновь затяните ее контрящую гайку помните затягивая винт 20 рис вы прижимаете шпиндель усилия возвратной пружины может оказаться недостаточно для автоматического подъема шпинделя в исходное положение 9 5 регулировка усилия возвратной пружины шпинделя осуществляется вращением регулировочного болта 21 рис 9
Установите рабочий стол 16 на опору 4 и закрепите его положение ручкой фиксации 3 рис 9 аккуратно установите на колонну 2 шпиндельную головку станка 8 рис предварительно ослабив винты фиксации 19 рис поворачивая шпиндельную головку 8 на колонне 2 рис убедитесь что она села до упора затяните винты фиксации 19 рис 9 установите ручку подачи 12 рис винтом g рис как показано на рисунке 2 убедитесь что шпиндель подается этой ручкой на всю глубину и легко возвращается в исходное положение 9 0 установите сверлильный патрон 6 рис на дорн i рис предварительно необходимо удалить с его поверхности смазку а также очистить от смазки внутреннюю посадочную поверхность сверлильного патрона 6 рис закрепите сверлильный патрон 6 рис в сборе с дорном i рис на шпинделе легким ударом через деревянный брусок кулачки сверлильного патрона 6 рис при этом должны быть сведены 9
