Тепловая пушка непрямого нагрева Не оставляйте включенную тепловую пушку без присмотра.
AURORA TK-55ID aurora-online.ru
6

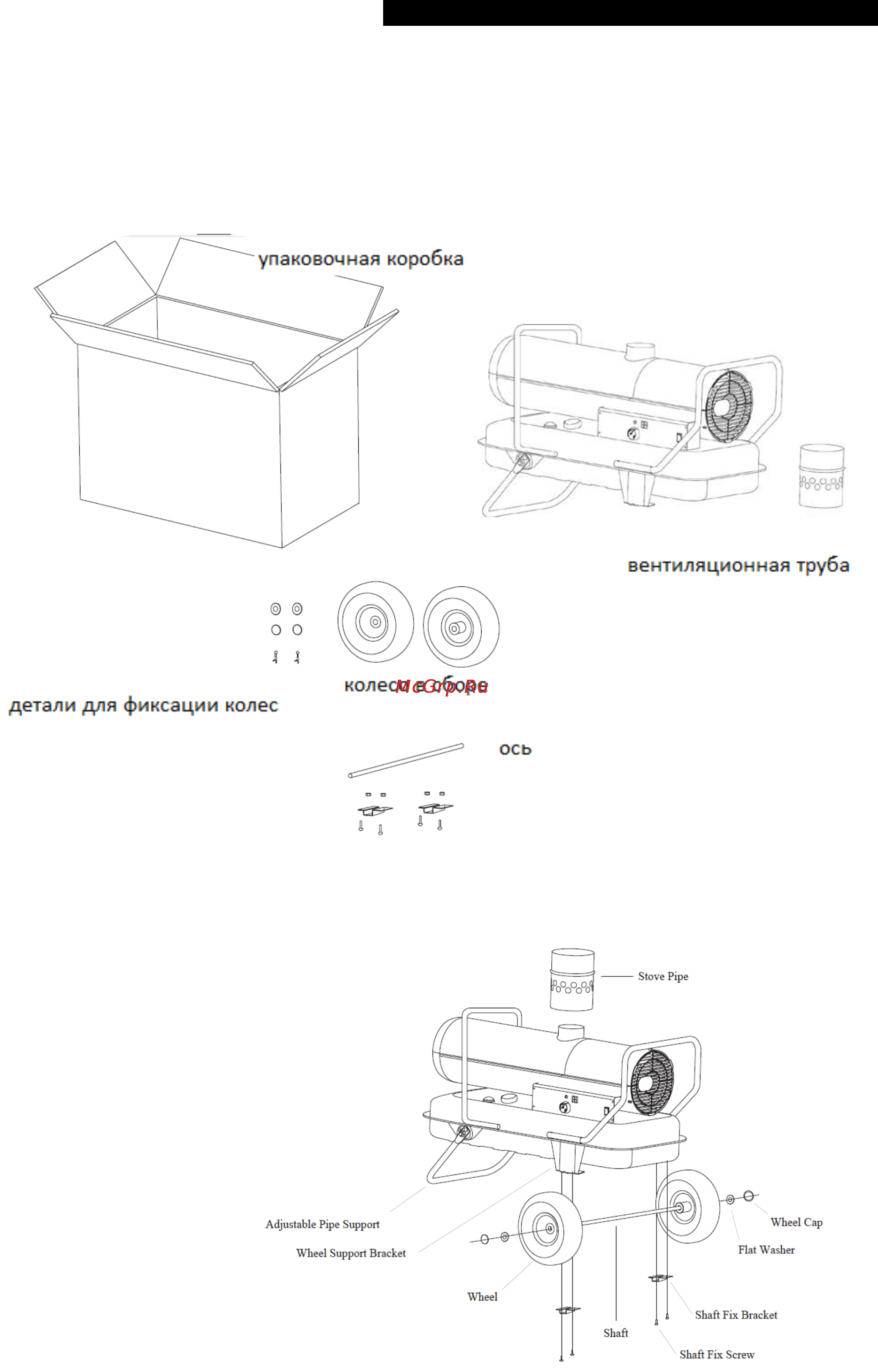

СНЯТИЕ УПАКОВКИ
Откройте коробку и проверьте оборудование, наличие запчастей и руководства
пользователя. Содержимое коробки изображено на рисунке ниже.
Внимание: не выбрасывайте упаковочную коробку и все содержимое коробки.
СПОСОБ СБОРКИ КОЛЕС
Stove Pipe - дымоход
Adjustible Pipe Support – регулируемая опора трубы
Wheel Support Bracket – опора колеса
Wheel -колесо
Shaft - ось
Wheel cap – колпак колеса
Flat Washer – плоская шайба
Shaft Fix Bracket – опора фиксации оси
Shaft Fix Screw- болт фиксации оси
Содержание
- Aurora tk 55id aurora online ru 1
- Дизельная тепловая пушка tk 55id 1
- Нагрева 1
- Непрямого 1
- Переносная тепловая пушка 1
- Руководство пользователя 1
- Тепловая пушка 1
- Тепловая пушка непрямого нагрева 1
- Содержание 2
- Cлева справа 2м 4
- Cпереди 5м 4
- Беречь от детей и животных 4
- Во избежание ожога прикасаться к нагретому оборудованию можно только в перчатках не прикасайтесь к работающему оборудованию 4
- Данное оборудование является тепловой пушкой непрямого нагрева которая нагревает радиатор отопления путем сжигания керосина дизеля и передает через него тепло данная тепловая пушка предназначена для отопления крытых рабочих площадок парников теплиц и других мест нежелательного попадания газов сгорания таким образом окись углерода и любые другие вредные газы не попадают в места с нагретым воздухом однако газы выводимые через специальный трубопровод могут наносить вред человеку поэтому оборудованию необходима правильная установка газы без достаточной вентиляции могут нанести вред здоровью и даже привести к смерти в результате отравления угарным газом первичные симптомы отравления угарным газом схожи с симптомами гриппа головная боль головокружение слезотечение насморк сухость во рту и боль в горле при использовании нагревателя в присутствии более двух человек во избежание риска несчастного случая следует принять более тщательные меры предосторожности и ознакомиться с инструкцией особую о 4
- Используйте оборудование вдали от легко воспламеняемых материалов таких как бензин растворители летучие пара или жидкости 4
- Используйте оборудование на плоской и устойчивой поверхности 4
- Используйте только керосин или дизельное топливо если вы используете дизель оборудование при определенных условиях может работать неисправно 4
- Минимальное расстояние cверху 3м 4
- Настоятельно рекомендуем соблюдать следующие инструкции 4
- Не блокируйте отверстия для входа и выхода воздуха на оборудовании 4
- Не используйте оборудование в жилом помещении 4
- Не используйте оборудование под воздействием воды дождя или брызг жидкости 4
- Не оставляйте нагреватель включенным без присмотра 4
- Не пытаться самостоятельно или с профессиональной помощью модернизировать данное оборудование 4
- Никогда не используйте другие летучие вещества такие как бензин разбавители растворители и спирт ввиду опасности взрыва 4
- Опасность токсичные выбросы угарного газа смертельно опасны 4
- При использовании оборудования в закрытом помещении обеспечьте хорошую наружную вентиляцию для вентиляционной трубы 4
- При использовании удлинителя для дымохода будьте внимательны чтобы не блокировать вентиляцию имейте ввиду без достаточной подачи воздуха в результате отсутствия в помещении вентиляции зажигания не произойдет 4
- Техника безопасности 4
- Удостоверьтесь в том что на тепловой пушке нет повреждений использовать поврежденное оборудование запрещено 4
- В данной модели с помощью вращающегося топливного насоса с электроприводом воздух попадает в сопло а затем топливо поступает под низким давлением воздуха вызванным быстрым потоком воздуха а затем топливо под определенным углом распыляется в виде м 5
- В данной модели топливо закачивается с помощью вращающегося топливного насоса с электроприводом и поступает в сопло через трубу с низким давлением примерно 3 бара или 3 атм а затем отверстие под определенным углом выпускает топливо в виде микрочас 5
- Данная тепловая пушка оснащена предохранителем для защиты от перенапряжения но данный предохранитель не защищает от мгновенного скачка высокого напряжения или зажигания просим вас при неисправной работе данного оборудования после подачи питания снач 5
- Данная тепловая пушка оснащена системой защиты от чрезмерного нагревания которое может возникнуть в процессе горения при повышении температуры в тепловой пушке кроме камеры сгорания выше 80 100 с датчик защиты от перегрева посылает сигнал об о 5
- Данная тепловая пушка оснащена фотоэлектрической трубкой предназначенной для обнаружения пламени и контроля процесса горения при сжигании таким образом в случае воспламенения или опасности воспламенения данный детектор пламени производит остановку 5
- Данное оборудование имеет функцию настройки желаемой температуры с помощью ручки регулировки температуры тепловая пушка работает до тех пор пока текущая температура измеренная датчиком температуры и отображенная на приборной панели не достигнет за 5
- Датчик перегревания 5
- Датчик пламени 5
- Для сжигания топлива в камере сгорания тепловой пушке требуется много воздуха кислорода таким образом воздух поступающий из воздуходувного вентилятора обеспечивает правильный процесс сгорания если количество подаваемого в камеру сгорания воздух 5
- Защита электрической схемы 5
- Кроме того для защиты от перегрева при повышении температуры в камере сгорания в результате процесса зажигания запускаются вентилятор охлаждения и воздуходувный вентилятор 5
- Охлаждение и вентиляция 5
- При поступлении напряжения и тока предназначенных для домашнего использования в трансформатор установленный в тепловой пушке свеча зажигания преобразует их в ток высокого напряжения 16 кв и производит разряд искры высокого напряжения в термина 5
- Принцип работы 5
- Система зажигания 5
- Система регулировки температуры 5
- Топливная система 5
- Вентиляция 7
- Выключение тепловой пушки 7
- Обслуживание и ремонт 7
- Смена предохранителя 7
- Топливный бак 7
- Топливо 7
- Эксплуатация оборудования запуск тепловой пушки 7
- Air output filter фильтр для выхода воздуха 8
- End filter cover крышка фильтра 8
- Fan blade лопасть вентилятора 8
- Flush поток воздуха 8
- Intake filter всасывающий фильтр 8
- Lint filter фильтр тонкой очистки 8
- Motor shaft вал двигателя 8
- Set screw зажимной болт 8
- Вновь установите торцевую крышку фильтра 8
- Замените фильтры для выхода воздуха и фильтр тонкой очистки 8
- Лопасти вентилятора 8
- Менять каждые 500 часов работы или раз в год 8
- Отделите лопасть вентилятора от вала двигателя 8
- Очистите лопасть вентилятора с помощью мягкой тряпки смоченной керосином или растворителем 8
- Прикрепите лопасть вентилятора обратно к валу двигателя 8
- Рис 16 сборка вентилятора 8
- С помощью средней крестовой отвертки снимите винты торцевой крышки фильтра 8
- С помощью торцового ключа m6 ослабьте зажимной винт который удерживает лопасть вентилятора на валу двигателя 8
- Снимите верхний кожух и защитную решетку вентилятора 8
- Снимите верхний кожух см входной воздушный фильтр 8
- Снимите торцевую крышку фильтра 8
- Туго затяните винт 40 50 футо дюймов 4 5 нм установите верхний кожух 8
- Тщательно просушите лопасти вентилятора 8
- Установите зажимной винт на поверхности вала 8
- Установите защитную решетку вентилятора и верхний кожух 8
- Установите центр лопасти вентилятора на одном уровне с концом вала двигателя 8
- Фильтры для выхода воздуха и фильтр тонкой очистки 8
- Чистить каждый сезон или по мере необходимости 8
- Air line fitting установка воздухопровода 9
- Air line hose воздушный шланг 9
- Burner head сопло горелки 9
- Fuel line fitting установка топливопровода 9
- Fuel line hose шланг топливопровода 9
- Ignitor wire провод воспламенителя 9
- Nozzle face выходное отверстие сопла 9
- Nozzle сопло 9
- Screw болт 9
- Spark plug свеча зажигания 9
- Открепите топливный и воздушный шланги от сопла горелки 9
- Прикрепите головку горелки к камере сгорания 9
- Прикрепите провод воспламенителя к свече зажигания прикрепите топливный и воздушный шланги к головке горелки 9
- Пустите сжатый воздух через отверстие сопла это удалит грязь 9
- С помощью средней крестовой отвертки выньте свечу зажигания из сопла горелки 9
- С помощью средней крестовой отвертки снимите три винта и отделите сопло горелки от камеры сгорания 9
- С помощью торцевого гаечного ключа 5 8 осторожно снимите насадку от сопла горелки 9
- Снимите верхний кожух 9
- Снимите лопасти вентилятора см лопасти вентилятора 9
- Снимите провод воспламенителя со свечи зажигания 9
- Сопло 9
- Установите лопасти вентилятора и верхний кожух 9
- Установите свечу зажигания в головке горелки 9
- Установите сопло в головке горелки и туго затяните 80 100 футо дюймов 8 10 нм 9
- Чистить по мере необходимости 9
- Burner head сопло горелки 10
- Circuit board печатная плата 10
- Correct верно 10
- Gap зазор 10
- Ignitor wire провод воспламенителя 10
- Incorrect неверно 10
- Install photocell установка фотоэлемента 10
- Photo cell wire провод фотоэлемента 10
- Photocell lens стекло фотоэлемента 10
- Photocell фотоэлемент 10
- Spark plug свеча зажигания 10
- Switch wires провода переключателя 10
- Замена снимите боковую крышку рядом с выключателем питания 10
- Отсоедините провода от печатной платы и удалите фотоэлемент 10
- Подсоедините провода к переключателю питания и прикрепите боковую крышку 10
- Почистите и отрегулируйте электроды свечи зажигания до 0 140 3 5 мм 10
- Прикрепите провод воспламенителя к свече зажигания 10
- Производите чистку и регулировку зазоров каждые 600 часов работы и замените при необходимости 10
- Рис 18 замена свечи зажигания 10
- Рис 19 замена фотоэлемента 10
- Рис 20 замена фотоэлемента 10
- С помощью ватного тампона очистите стекло фотоэлемента 10
- С помощью средней крестовой отвертки выньте свечу зажигания из головки горелки 10
- Свеча зажигания 10
- Снимите вентилятор см лопасти вентилятора 10
- Снимите верхний кожух 10
- Снимите провод воспламенителя со свечи зажигания 10
- Снимите фотоэлемент со своей фиксирующей опоры 10
- Установите вентилятор и верхний кожух 10
- Установите новый фотоэлемент и прикрепите провода к печатной плате 10
- Установите свечу зажигания в головке горелки 10
- Фотоэлемент 10
- Чистите ежегодно или по мере необходимости 10
- Circuit board печатная плата 11
- Fuel filter топливный фильтр 11
- Fuel line топливопровод 11
- Photo cell wire провод фотоэлемента 11
- Power switch wire провод выключателя питания 11
- Power switch выключатель питания 11
- Screw болт 11
- Side cover боковая крышка 11
- В случае если модель не оснащена встроенным манометром удалите заглушку и вставьте дополнительный манометр 11
- Включите тепловую пушку 11
- Отрегулируйте давление с помощью плоской отвертки 11
- Отсоедините провода переключателя от выключателя питания и снимите боковую крышку 11
- Поверните топливный фильтр по часовой стрелке на 90 градусов и извлеките его 11
- Поверните топливный фильтр против часовой стрелки на 90 градусов и извлеките его 11
- Подождите пока двигатель начнет работать на полную мощность 11
- Подождите пока двигатель начнет работать на полную мощность отрегулируйте давление с помощью плоской отвертки чтобы повысить давление поверните спускной клапан по часовой стрелке чтобы снизить давление поверните спускной клапан против часовой стрелки 11
- Помойте топливный фильтр чистым топливом и поместите в бак 11
- Потяните топливопровод с шеи топливного фильтра 11
- Прикрепите обратно боковую крышку 11
- Прикрепите топливопровод к шеи топливного фильтра 11
- Производите чистку и замену дважды в отопительный сезон или при необходимости 11
- Регулировка давления насоса 11
- Рис 21 замена топливного фильтра 11
- С помощью средней крестовой отвертки снимите болты боковой крышки 11
- С помощью средней крестовой отвертки снимите винты боковой крышки 11
- Снимите боковую крышку 11
- Снимите топливопровод 11
- Снимите топливопровод с шеи топливного фильтра 11
- Топливный фильтр 11
- Устанавливайте давление насоса рекомендуемое для той или иной модели 11
- Чтобы повысить давление поверните спускной клапан по часовой стрелке 11
- Чтобы снизить давление поверните спускной клапан против часовой стрелки 11
- Pressure gauge plug клапан датчика давления 12
- Relief valve спускной кран 12
- В случаи если использовался дополнительный датчик давления снимите его 12
- Выключите тепловую пушку 12
- Замечание используйте только фирменные запчасти неполадки вызванные использованием альтернативных или нефирменных запчастей могут привести к небезопасным условиям эксплуатации на них гарантия не распространяется 12
- Неправильная регулировка пушки заводским браком не является для регулировки рекомендуем обратиться в сервисную службу 12
- Рис 22 регулировка датчика давления 12
- Снимите датчик давления вставьте крышку фильтра 12
- Tk 50 55id 13
- Таблица деталей 13
- Aurora group of companies in russia aurora online ru 15
- Любую дополнительную информацию запрашивайте у производителя 15
