Комплектация
• GSM модем TELEOFIS RX100-R4 (P, PT)
• Ответная часть разъёма I/O
• Паспорт устройства с гарантийным талоном
• Упаковка
Варианты исполнений модема RX100-R4
• RX100-R4 — исполнение в металлическом корпусе.
• RX100-R4 (P) — встраиваемое исполнение без корпуса.
• RX100-R4 (PT) — встраиваемое исполнение без корпуса в
термоусадочной ленте.
Типы монтажных креплений
GSM модем RX100-R4 поставляется в нескольких вариантах
исполнений монтажных креплений. Тип крепления определяется
дополнительным кодом-буквой в наименовании модели модема.
• Комплект креплений на стену (исполнение T)
• Одинарное крепление на DIN рейку (исполнение V)
• Двойное крепление на DIN рейку (исполнение H)
• Металлическое крепление на DIN рейку (исполнение R)
• Резиновые приборные ножки (исполнение S)
Предустановленные настройки
Предустановленный Python-скрипт «WDT_10m» - выполняет
перезагрузку модема в случае зависания модуля в течение 10
минут, а также безусловно — каждые 24 часа.
• AT#SLED=2,10,10 – установка режима индикатора NET
• AT+IPR=9600 – скорость интерфейса RS-232
• ATS0=1 – автоответ после первого звонка
• ATE0 – отключение эха ввода команд
• AT&K0 – отключение управления потоком
Модель и серийный номер

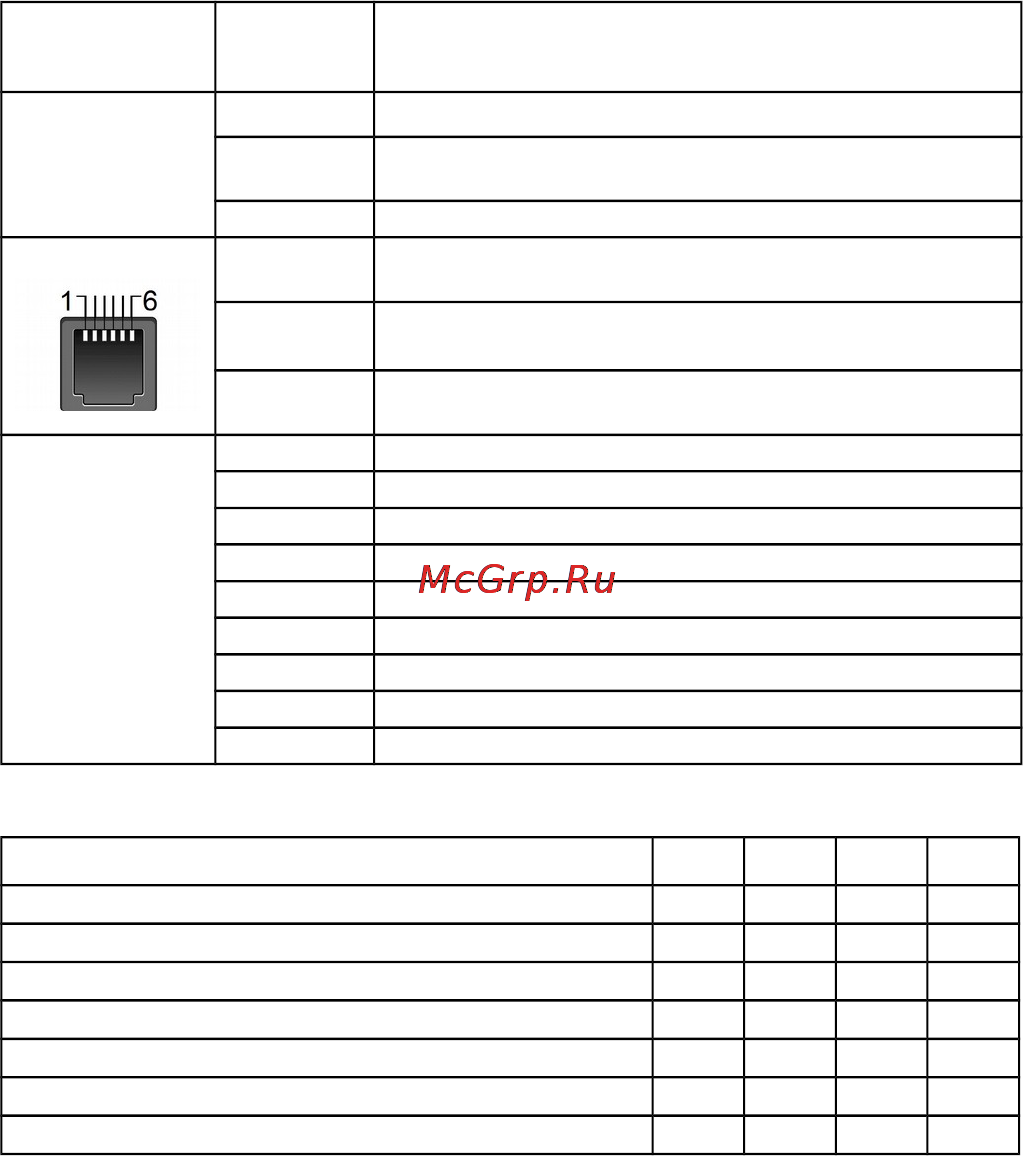

Описание контактов внешних разъёмов
Обозначение
разъёма
Номер
контакта
Назначение
I/O
1 (G)
Земля
2 (O1)
Выход типа «открытый коллектор»
(GPIO_06 GSM модуля)
3 (I1)
Вход типа «сухой контакт» (GPIO_04 GSM модуля)
PWR
1
Положительный вход внешнего питания
2,3,4,5
Не используется
6
Земля
RS-232
1
Выход «DCD» интерфейса RS-232
2
Выход «TX» интерфейса RS-232
3
Вход «RX» интерфейса RS-232
4
Вход «DTR» интерфейса RS-232
5
Сигнальная земля интерфейса RS-232
6
Выход «DSR» интерфейса RS-232
7
Вход «RTS» интерфейса RS-232
8
Выход «CTS» интерфейса RS-232
9
Выход «RING» интерфейса RS-232
Дополнительные характеристики
Параметр Min Nom Max Ед.
Напряжение питания (Uпит.) 7 12 30 В
Потребляемый ток (при Uпит.=12В) 25 200 400 мА
Напряжение, коммутируемое выходом «О1» 30 50 В
Ток, коммутируемый выходом «О1» 200 500 мА
Сопротивление срабатывания входа «I1» 12 36 кОм
Напряжение срабатывания входа «I1» 0,7 В
Допустимое постоянное перенапряжение на входе «I1» -30 30 В
Внимание! Модем RX100-R4 не предназначен для бытового
использования. Монтаж и эксплуатация модема должны
производиться квалифицированным персоналом в соответствии со
всеми инструкциями завода-изготовителя и нормами действующего
законодательства.
При сохранении основных параметров производитель оставляет
за собой право вносить изменения в те или иные узлы и детали
изделия без предварительного уведомления потребителя.
