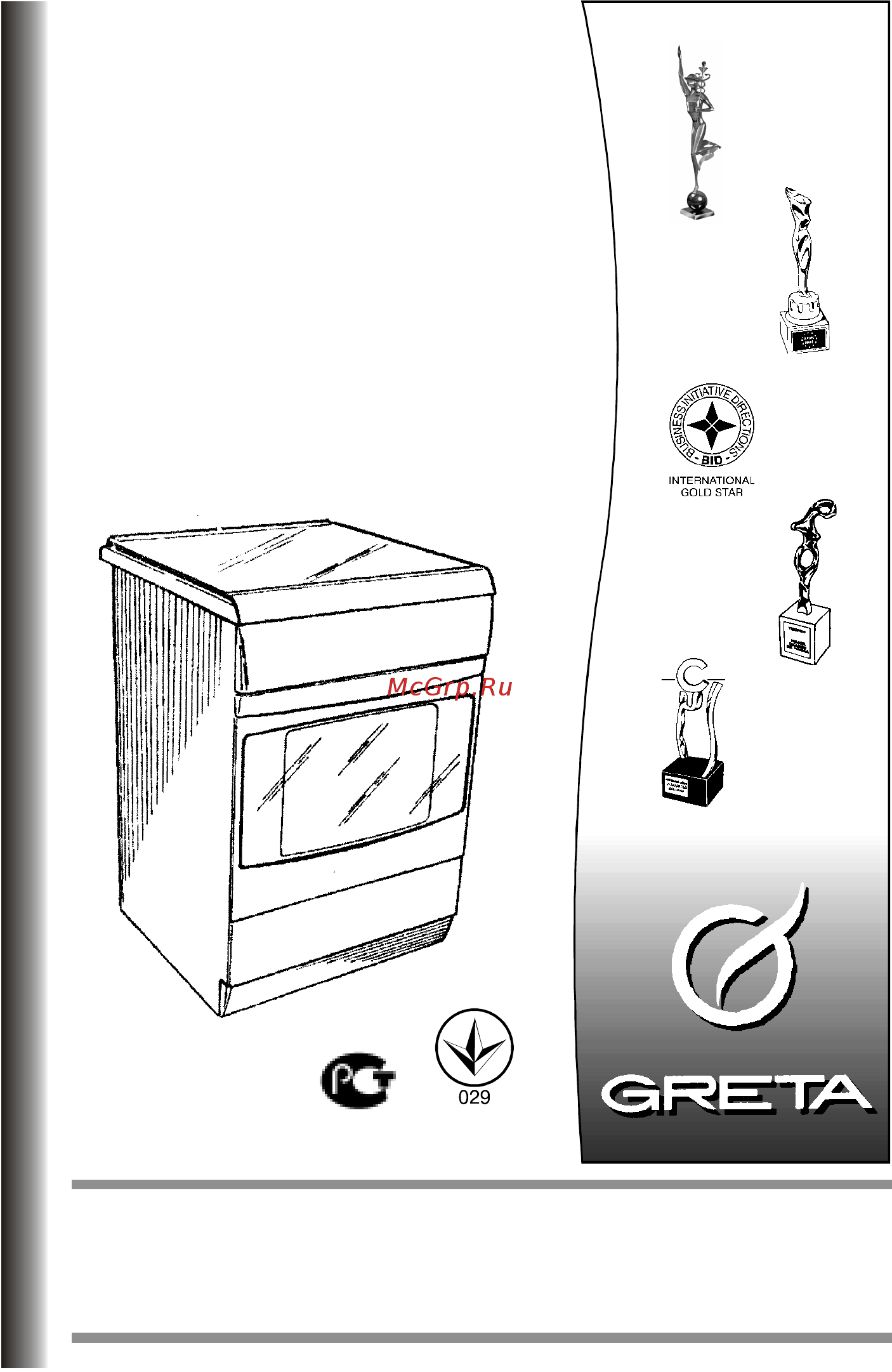

Greta 1470-00 12Wh Инструкция по эксплуатации онлайн
ПЛИТА
ГАЗОВАЯ
руководство
по эксплуатации
ПЛИТА
ГАЗОВАЯ
БЫТОВАЯ
ЧЕТЫРЕХГОРЕЛОЧНАЯ
плита не может использоваться на предприятиях питания (кафе, ресторанах и т.п.)
Система управления,
в рамках которой была изготовлена данная продукция,
сертифицирована в соответствии с требованиями
ДСТУ ISO 9001%2001 (ISO 9001:2000, IDT)
АЕ44
Содержание
- Количество горелок стола шт 4 в том числе полубыстрого действия 2 быстрого действия 1 вспомогательная 1 2 кпд горелок стола при нормальном давлении газа не мнее 59 2 горелка духовки должна обеспечивать её нагрев до темпе ратуры на 230 4
- Комплектность таблица 3 4
- Комплектующие 4
- Потребляемая мощность устройства освещения вт не более40 2 размеры плиты без учета выступающих элементов мм высота 50 ширина 00 глубина 40 2 масса плиты кг не более 40 4
- С не выше 160 2 полезный объём духовки дм куб не менее 54 2 напряжение питания в 20 4
- С не ниже 270 до минимальной температуры 4
- С превышающей температуру помещения не более чем за 20 мин до максимальной температуры 4
- Требования по технике безопасности 4 при появлении в помещении запаха газа в случае прекращения по дачи газа или самопроизвольного погашения горелок необходимо зак рыть общий газовый кран перед плитой а также все краны плиты от крыть окна проветрить помещение 4
- Крышка или щиток поз 1 при их наличии при работе плиты за щищает стенку от брызг 5 если плита имеет стеклянную крышку помните запрещается зажигать горелки стола при закрытой крышке опускать крышку при горящих или еще не остывших горелках для очистки и мойки стеклянную крышку можно снять открыв и под няв вверх 5 индикатор указатель температуры поз 12 расположен на стенке дверки духовки и служит для информации о температурном режиме в ду ховом шкафу 5 0 плита имеет таймер механический исп 4 05 08 09 для подачи звукового сигнала диапазон устанавливаемого времени 1 0 мин 6
- Монтаж и подготовка к работе 6 монтаж и подготовка к работе производятся только специалистами газовых служб о чем делается отметка в свидетельстве об установке плиты 6 плиту следует установить согласно правил безопасности систем газоснабжения и государственных строительных норм 6 установка плиты на кухне производится в соответствии с рис где указаны минимальные расстояния от выступающих элементов плиты до боковых и задней стенок и оптимальное расстояние до вытяжного устрой ства 6 монтаж плит должен производиться после окончания строитель ных и отделочных работ 6 перед монтажом установить ножки и отрегулировать стол плиты в горизонтальном положении 6 если плита устанавливается на подставку следует принять меры чтобы она не могла соскользнуть с подставки 6 газовые коммуникации прибора должны быть герметичны утечка газа не дложна превышать 0 1 дм3 час 6
- Рис 1 6
- Гарантийные обязательства 11
- Не оставляйте на эмалированных деталях плиты пролитые жид кости содержащие кислоты сок лимона уксус виноградный сок и др в н и м а н и е не оставляйте принадлежности по уходу или мою щие средства в духовке или сушильном отделении 11
- Правила хранения 9 до установки плита должна храниться в заводской упаковке в зак рытых или других помещениях с естественной вентиляцией без искусст венно регулируемых климатических условий согласно требованию гост 15150 69 9 складирование плит в упаковке должно производиться не более чем в два яруса по высоте 9 доставка плит к месту монтажа производится в упаковке 9 запрещается захват плит за ручку дверки и трубу коллектора при переносе 11
- Техническое обслуживание 8 техническое обслуживание ввод в эксплуатацию проверка работы наладка замена сопел и кранов при переводе плиты на другой вид газа см табл смазка кранов и др в процессе эксплуатации плиты комп лексно проводится работниками газовых служб 8 владельцу плиты запрещается самостоятельно подключать плиту к газовой сети а также производить любые виды ее ремонта и смазки 8 краны горелок поверхность пробки периодически один раз в три года подлежат смазке обеспечивающей их нормальную работу специали стами газовой службы 11
- Возможные неисправности и методы их устранения 12
- И подключена службой _________________________________________ 12
- Ответственный за установку ____________________________________ 12
- Плита газовая бытовая четырехгорелочная соответствует дсту2204 93 гост 10798 93 гост р50696 2006 признана годной для эксплуатации плита отрегу лирована на использование природного сжиженного газа ____________________________________________________________________ 12
- Расшифровка штрих кода первая цифра 1 условное обо значение плиты газовой бытовой четырехгорелочной вторые две цифры исполнение плиты третьи две цифры месяц вы пуска четвертые две год выпуска остальные шесть серийный номер плиты пример 1160505140798 плита газовая бытовая четырехгорелочная мод 1470 00 1 исполнение без подсветки 16 выпущена в мае 05 в 2005 году 05 серийный номер 140798 12
- Свидетельство о приемке 12
- Свидетельство об установке плиты плита установлена ____________________________________________ 12
- Штамп 12
- Штамп отк отв за приёмку 12
- Перечень гарантийных сервисных центров по ремонту газовых плит по россии 14
- Т а л о н 1 17
- Т а л о н 2 17
