Установка датчика пола

Датчик для пола впаян в конец кабеля для датчика. Датчик необходимо установить в цементную стяжку

таким образом, чтобы его конец находился между двумя нагревательными кабелями и как можно выше в

слое цемента.

Датчик рекомендуется устанавливать в гибкую трубку, которая обеспечивает защиту кабеля датчика по всей

длине. Заизолируйте трубку в конце пола, чтобы предотвратить попадание цемента в отверстие. Когда

цемент достаточно высохнет; вставьте кабель датчика в трубку таким образом, чтобы конец с датчиком

располагался в заизолированном конце трубки.

Подключение терморегулятора TI -200

Важно! Убедитесь, что цепь питания полностью обесточена.

Термостат должен устанавливаться на стену в соответствии с классификацией ГР21. Используйте

стандартную распределительную коробку. Убедитесь, что вокруг термостата имеется свободная циркуляция

воздуха, и место установки не подвергается воздействию каких-либо других источников тепла.

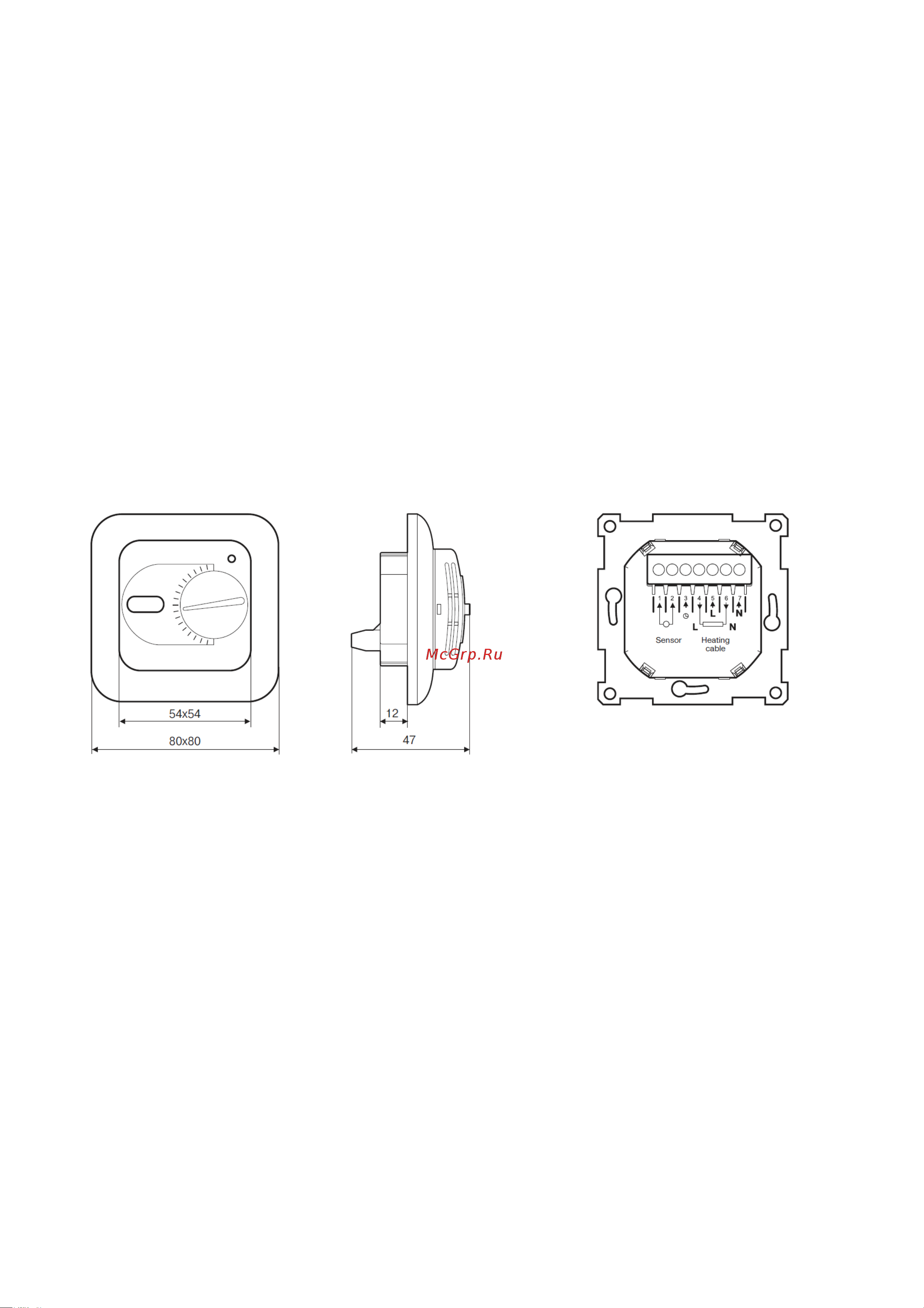

Произведите электрические соединения, как показано на обратной стороне термостата:

Клеммы 1 и 2 присоедините половой датчик между соединителями;

Клеммы 3 присоедините провод сигнала о снижении температуры к соединителю (дополнительная

возможность в комплект не входит);

Клеммы 4 и 6 присоедините нагревательный кабель к клеммам (на клемму 4 фазу L и на клемму 6 нейтраль

N);

Клеммы 5 присоедините провод фазы (L) к клемме;

Клеммы 7 присоедините нейтральный провод (N) к клемме.

Присоедините провод заземления (РЕ) кабеля (кабелей) нагревания к заземлению здания при помощи

соединения внешней крышки. Через клеммник (в комплекте).

Совет: Изогните жесткие провода в виде буквы S, чтобы было легче установить термостат на место.

Втолкните термостат на место в распределительной коробке и затяните два монтажных болта. После этого

оденьте рамку, переднюю панель и колесико для регулировки на свои места.

Проверьте соединения и включите термостат при необходимости удалить переднюю панель.
