3. Кодировка исполнений
Структура условного обозначения устройств серии FX868:
FX868-M1-100.01-U N X
Тип корпуса:
X – чёрный ABS пластик, класс защиты - IP30
Z – герметичное исполнение, класс защиты - IP65
Климатическое исполнение:
N — температура эксплуатации: -20...+55°С
R — температура эксплуатации: -40...+55°С
Тип внешнего питания:
I — отсутствует
А — питание ~220В
E — питание +9..14В
U — универсальное питание
Исполнение и количество интерфейсов:
01 – RS-232: 1
Счётные входы: 4
Силовые реле: 2
Выход питания датчиков: 1 (12В, 100мА)
02 – RS-485: 1
Счётные входы: 4
Силовые реле: 2
Выход питания датчиков: 1 (12В, 100мА)
03 – RS-232 - только для настройки
Счётные входы: 4
Версия программно-аппаратной платформы
Тип устройства:
M2 – оконечное устройство
M1 – оконечное устройство с функцией мастера прозрачного канала
C2 – координатор сети
С1 – координатор сети с функцией мастера прозрачного канала
B1 – оконечное устройство с автономным питанием
FX868 – семейство устройств с поддержкой радиосети типа Mesh
4. Комплектация
• УСПД SmartVoyager FX868 — 1 шт.
• Паспорт устройства с гарантийным талоном — 1 шт.
• Упаковка
5. Хранение
Устройства должны храниться в складских помещениях в соответствии со
следующими требованиями:
• Температура окружающего воздуха: от - 20 до + 50°С
• Относительная влажность воздуха: 95% при температуре 30°С
6. Описание контактов внешних разъемов
Назначение
разъёма
Номер
контакта
Описание контакта
Подключение
импульсных
выходов датчиков
воды
1 Счётный вход 1, контакт «+»
2 Счётный вход 1, контакт «-»
3 Счётный вход 2, контакт «+»
4 Счётный вход 2, контакт «-»
5 Счётный вход 3, контакт «+»
6 Счётный вход 3, контакт «-»
7 Счётный вход 4, контакт «+»
8 Счётный вход 4, контакт «-»
Интерфейс RS-232
для настройки
6 Выход данных интерфейса RS-232
7 Вход данных интерфейса RS-232
9 Сигнальная земля
Доступ к разъёмам устройства осуществляется после снятия верхней
крышки. Нумерация и расположение контактов представлены на Рис.1:

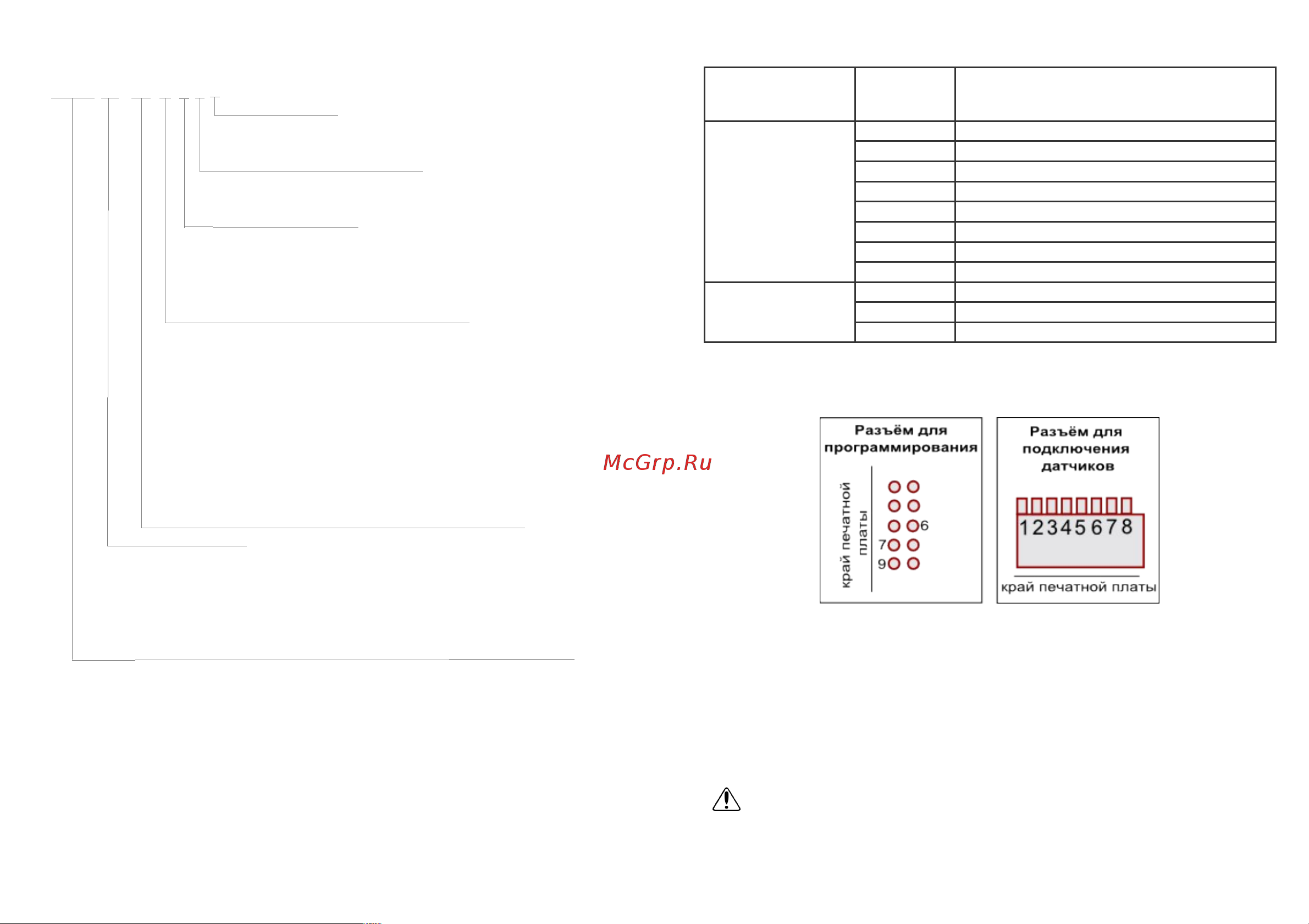

Рис.1 Расположение контактов.
Для программирования используется интерфейсный кабель
SmartVoyager IDC2-10-RS232 (приобретается отдельно).
ВНИМАНИЕ!
Перед первым использованием устройства настоятельно рекомендуем Вам
внимательно ознакомиться с руководством по эксплуатации, которое можно
скачать на нашем сайте: www.teleofis.ru
