оконечных устройств. В соответствии с параграфом «Монтаж и запуск оборудования»,

существуют три алгоритма настройки и инсталляции сети. Рассмотрим ручной режим добавления

новых устройств, использующийся в алгоритмах: «Частичная предварительная настройка» и

«Полная предварительная настройка». В этом режиме необходимо выполнить локальное

подключение настраиваемого устройства к компьютеру см. «Запуск программы и настройка

подключения».

При выполнении предварительной настройки оконечных устройств (настройка до

монтажа на реальный объект) все операции необходимо производить при выключенном

координаторе сети!

Для создания нового устройства, выберите в левом окне программы SV Designer имя сети

или папку и нажмите на иконку «Добавить устройство» (Рис. 19)

Если, при добавлении нового устройства в структуру сети, выполнено локальное

подключение к реальному устройству, то программа SV Designer автоматически считает его

параметры. В зависимости от значения этих параметров возможны следующие варианты:

1. Если подключённое устройство имеет параметры по умолчанию, пользователю будет

предложено ввести его название и сетевой идентификатор. При этом программа автоматически

предлагает задать наименьший свободный адрес — «1» на Рис. 20.

При необходимости пользователь может вручную изменить предложенный сетевой адрес на

любой другой.

После задания требуемых параметров и нажатия на кнопку «Finish», необходимые сетевые

настройки будут автоматически записаны в подключённое устройство.

2. Если подключённое устройство уже имеет настройки и параметр «Идентификатор

сети» соответствует значению заданному в параметрах нашего координатора (то есть это

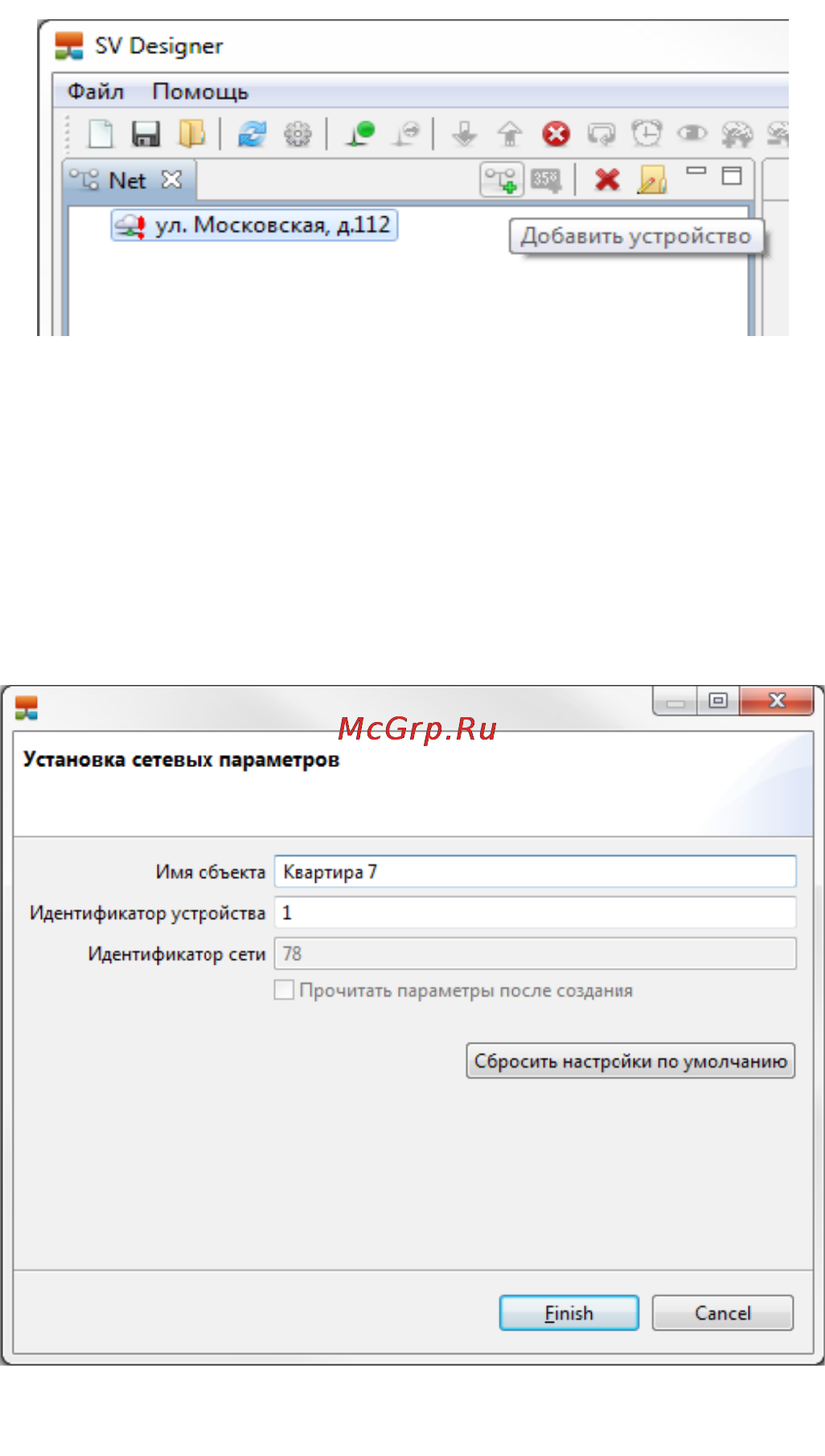

Рис. 19: Добавление нового устройства.

Рис. 20: Добавление устройства с настройками

по умолчанию.
