11
IEEE802.3af
Пары 1,2 и 3,6
Пары 4,5 и 7,8
Passive PoE
I
IEEE802.3af
Пары 1,2 и 3,6
Пары 4,5 и 7,8
IEEE802.3af
Термокожух
TFortis TH
II
III
IV

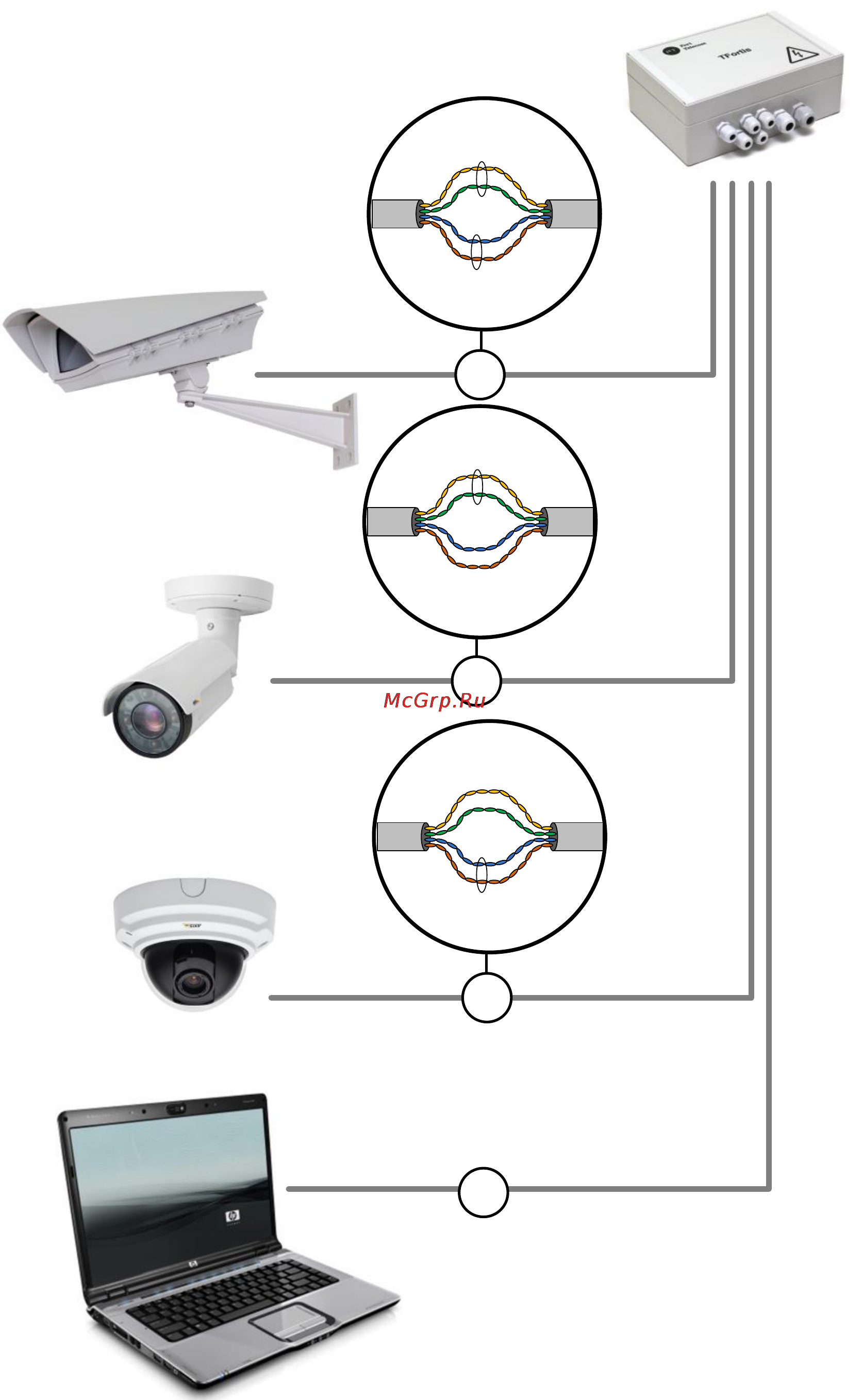

Рис. 2.3. Схема питания по PoE для разных случаев
