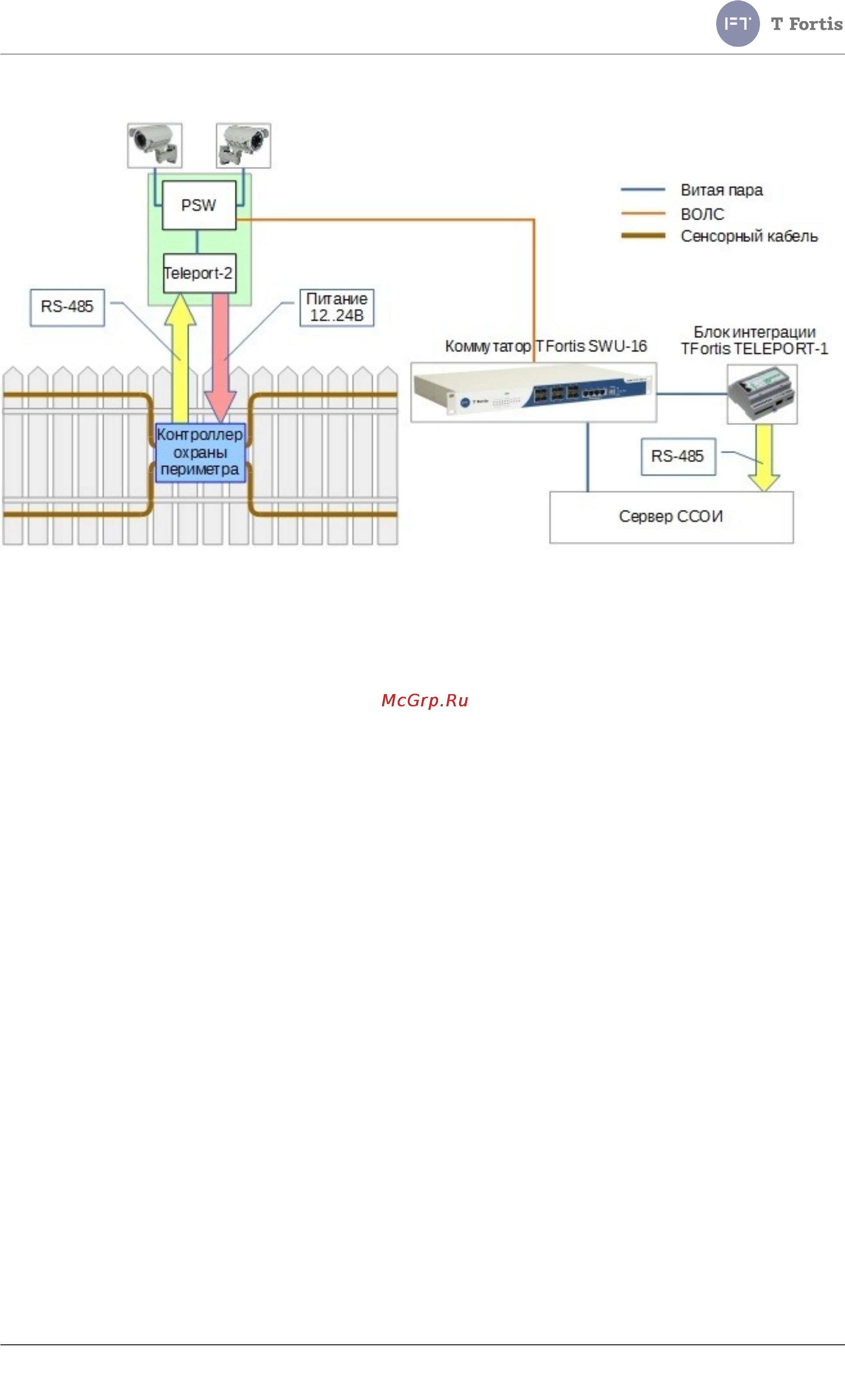

Рис. 5.3.1.3. структура системы
На данном примере у нас рассматривается система охраны периметра,
которая значительно удалена от сервера сбора и обработки информации
(ССОИ). Контроллер охраны периметра осуществляет контроль за
чувствительными кабельными элементами и оповещает о срабатывании через
стандартный двухпроводной интерфейс RS-485. Также по периметру
расставлены камеры видеонаблюдения, подключенные к коммутатору TFortis
PSW. Эта связка оборудования формирует Узел охраны. При применении
такой системы мы должны соединить Сервер и Узел. Однако бывает так, что
удалённость Узла от Сервера может быть очень большой. Единственным
решением может стать применение оптоволоконных линий связи для сети
Ethernet. А для RS-485 в таком случае можно реализовать виртуальный канал -
«трубу» через Ethernet.
На устройстве Teleport-2 осуществляется преобразование RS-485 →
Ethernet. Данные проходят через коммутатор узла — TFortis PSW, а затем по
оптике через центральный коммутатор, затем в Teleport-1, где осуществляется
обратное преобразование Ethernet → RS-485.
Для организации виртуального канала RS-485 между двумя
устройствами Teleport-1 и Teleport-2 их необходимо настроить.
В общем случае процесс настройки выглядит следующим образом:
1. Конфигурируем сетевые настройки
2. Прописываем удалённое устройство (Для Teleport-1 – это Teleport-2
и наоборот )
3. Настройка порта RS-485 в режим парного соединения с удалённым
устройством.
Блоки интеграции Teleport. Руководство по настройке 11
