Блоки интеграции Teleport имеют широкий функционал, но можно

выделить 2 основных направления применения:

1) трансляция RS-485 через Ethernet

2) трансляция состояния входов типа «сухой контакт» через Ethernet

Рассмотрим пример типового применения блоков интеграции Teleport-1 и

Teleport-2 в частности применения для трансляции RS-485.

В каких случаях применять?

Представим себе простейшую охранно-пожарную систему. Всё просто,

«Сигнал-10» подключается к «С2000М» по витой паре и всё работает, все

шлейфы находятся под охраной. Можно разнести эти блоки вплоть до 1200

метров, всё будет работать.

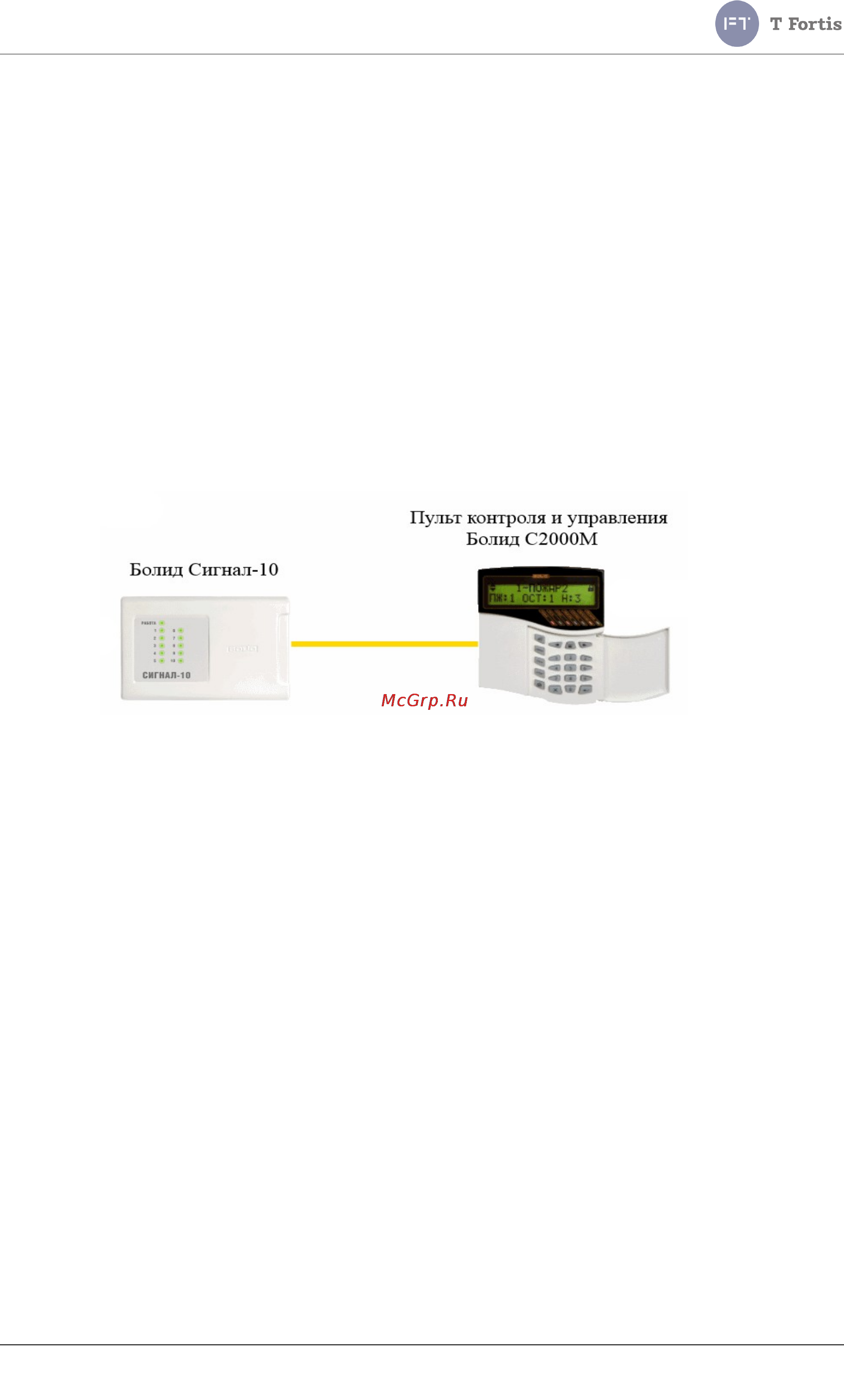

Рис. 1. структура простой системы

Однако, могут возникнуть ситуации, когда расстояние между блоками

будет больше, или прокладывать дополнительную витую пару неразумно.

Единственным решением может стать применение оптоволоконных

линий связи для сети Ethernet. А для RS-485 в таком случае можно реализовать

виртуальный канал - «трубу» через Ethernet. Для преобразования сигнала RS-

485 → Ethernet и обратно и могут использоваться в данном случае блоки

интеграции Teleport, которые встраиваются в существующую сеть и при этом

не требуется прокладка дополнительных линий.

На рисунке 2 представлена структура такой интеграции в существующую

сеть с центральным коммутатором TFortis SWU-16, находящимся на стороне

Сервера сбора и обработки информации, и PoE коммутатором TFortis PSW-

2G4F, который удалён на значительное расстояние от ССОИ.
