3.3.6 Для крепления холодильника к противоположной стенке шкафа необходимо за-
фиксировать каждый из кронштейнов 4 винтом к мебели. Горизонтальное положение крон-
штейнов 4 регулируется ослаблением их крепежа в соответствии с 3.3.4.
3.3.7 Закрепить холодильник ко дну шкафа мебели: завернуть винты в кронштейны 1 в
соо
тветствии с рисунком 7, прикрыть шляпки винтов заглушками.
3.4 Соединение дверей холодильника с дверями мебельного шкафа
3.4.1 Крепление
дверей холодильника и мебели между собой производится деталями
комплекта монтажных частей.
Для крепления двери холодильника к двери мебели в соответствии с рисунком 7 не-
обходимо:
— надеть наконечник 7 на уголок 6, установить уголок на отверстие в торце двери холо-
дильника, предварительно вынув декоративную заглушку (при наличии). Закрепить уголок
винтом;
— закрепить двумя винтами направляющую 8 на верхней части открытой двери мебели.
Размер С в соответствии с рисунком 7 должен быть равным толщине стенки мебельного шкафа
плюс 20 мм. Размер В определяется соединением уголка 6 с направляющей 8 в соответствии с
рисунками 7, 8. Смещая направляющую по вертикали (предварительно ослабив винты кре-
пления), следует обеспечить зазор (2±1) мм между направляющей и наконечником уголка в
соответствии с рисунком 8 для исключения заклинивания дверей при совместном открывании.
Завернуть винты крепления направляющей до упора.
ВНИМАНИЕ! Направляющая должна быть установлена под углом 90
0
к краю двери.
3.4.2 Соединить двери холодильника и мебели: ослабить крепление уголка, ввести
его в зацепление с направляющей. Смещая уголок в направлении к двери мебели, следует
обеспечить зазор (2±1) мм между направляющей и дверью холодильника в соответствии с
рисунком 8, чтобы исключить трение направляющей о дверь холодильника. Завернуть винт
крепления уголка до упора.
ВНИМАНИЕ! Уголок с наконечником не должен выступать за боковой край на-
правляющей при закрытой двери мебели.

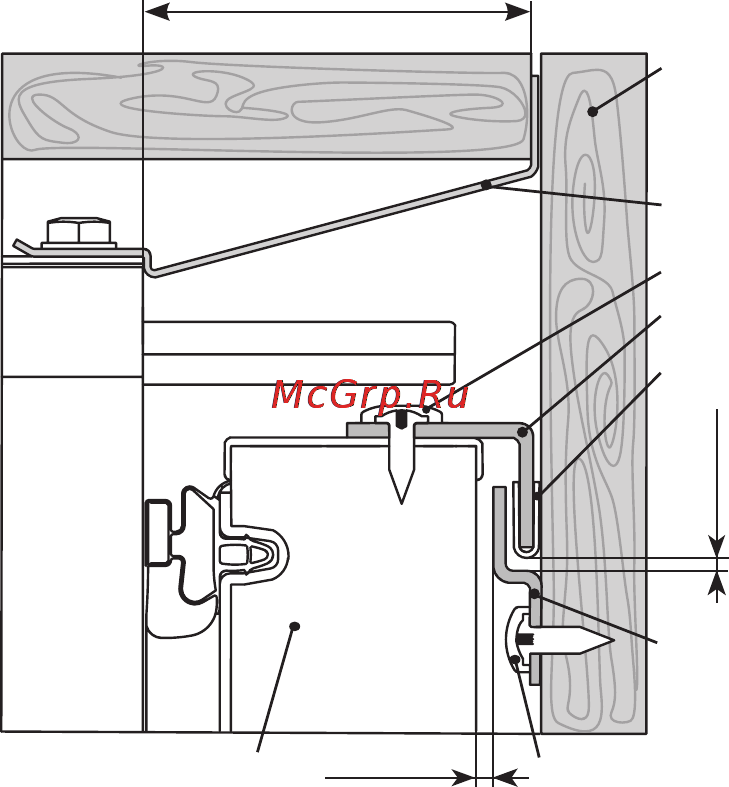

Рисунок 8
направляющая
уголок
козырек
наконечник
дверь холодильника
заглушка
заглушка
дверь мебели
(
2±1
)мм
(
2±1
)мм
63 мм
