24

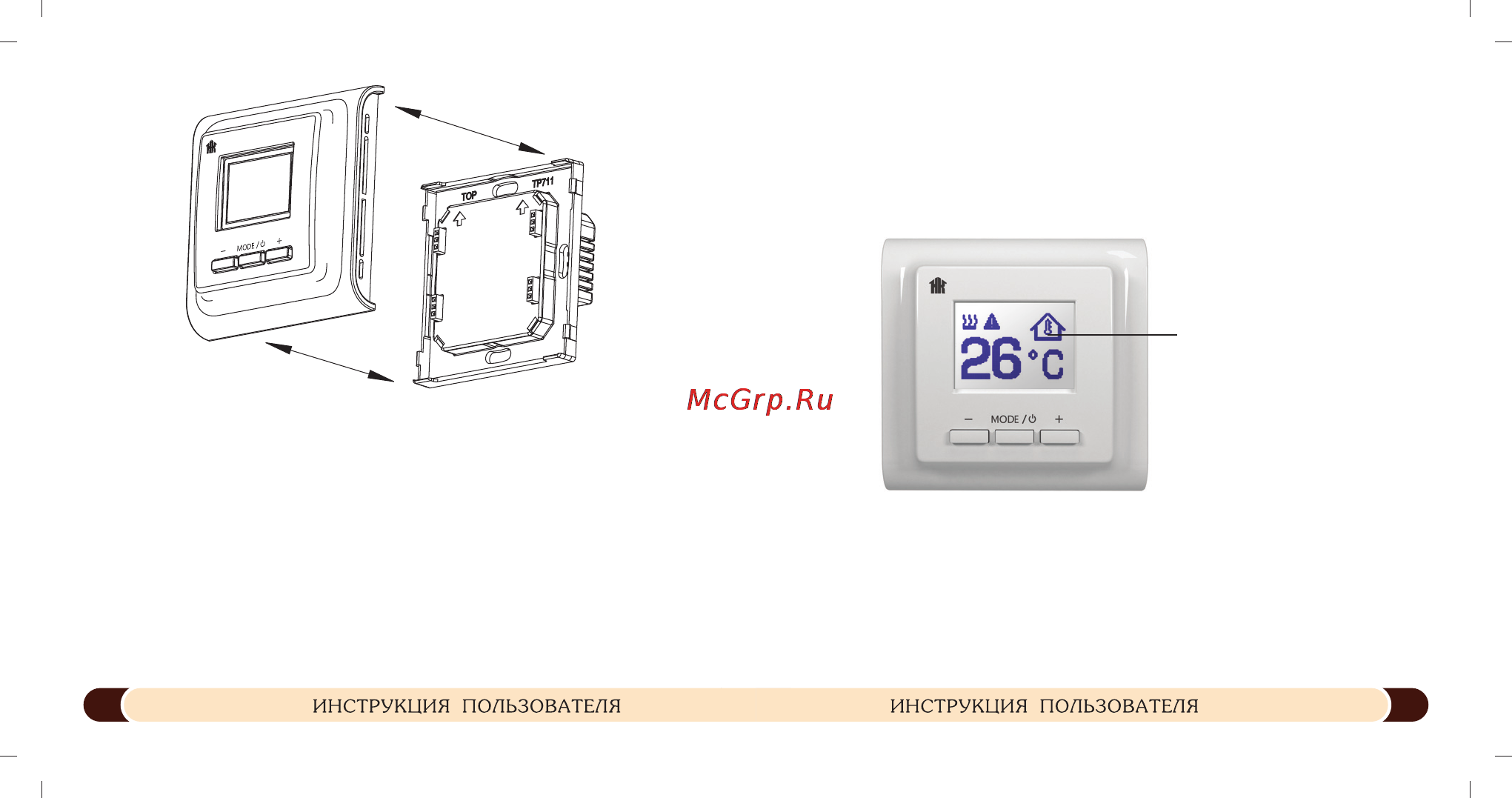

Разъедините верхнюю (модуль управления) и нижнюю
(модуль питания) части прибора (рис.12).
При сборке терморегулятора наденьте верхнюю (модуль
управления) часть прибора на предварительно смонтирован-
ную в стену нижнюю (модуль питания) часть, для этого акку-
ратно состыкуйте четыре выступа на боксе нижней части, рас-
положенные по углам бокса с углами корпуса верхней части
(рис.13).
Рис.12
9
Для переключения в режим индикации температуры
воздуха однократно нажмите на центральную клавишу
(MODE/A). Большие цифры на дисплее теперь показывают
температуру воздуха, о чем сигнализирует загоревшийся ин-
дикатор (рис. 3).
Рис. 3 Индикация температуры воздуха
символ режима
индикации текущей
температуры воздуха
Чтобы вернуться к индикации температуры пола, нажми-
те клавишу MODE/A еще раз. Символ режима индикации те-
кущей температуры воздуха при этом пропадает.
Содержание
- Ïàñïîðò èíñòðóêöèß ïîëüçîâàòåëß 1
- Òåðìîðåãóëßòîð 1
- Гарантийный талон 2
- Наименование магазина или торговой фирмы продавшей прибор __________________________________ _____________________________________________________ дата продажи_____________ 2
- Содержание 2
- Терморегулятор tp 711 зав __________________ прошел приемо сдаточные испытания и признан годным к эксплуатации дата выпуска_____________ штамп отк 2
- Ф и о покупателя _____________________________________ _____________________________________________________ подпись___________________ 2
- Ф и о уполномоченного лица__________________________ ____________________________________________________ подпись___________________ 2
- Введение 3
- Гарантийные обязательства 4
- Функциональное описание 4
- Ваша безопасность 6
- Органы управления и индикации 6
- Транспортировка и хранение 6
- Быстрый запуск 7
- Включение терморегулятора производится после выпол нения и проверки всех электрических соединений важно не включайте вновь установленную систе му обогрева до рекомендованных сроков затверде вания раствора для крепления плитки 2 3 дня или цементно песчаной стяжки 28 дней преждевременное включение обогрева может привести к порче декора тивного покрытия пола и выходу из строя нагреватель ных матов или секций в случае сомнения проконсульти руйтесь с вашим продавцом системы обогрева на лицевой панели терморегулятора расположен ж к дисплей с подсветкой и 3 кнопки управления для включения выключения терморегулятора необходи мо нажать центральную кнопку mode 7
- И удерживать ее на жатой не менее 3 с 7
- Подсветка дисплея зажигается при нажатии на любую кнопку управления и гаснет автоматически через 40 с после последнего нажатия 7
- Технические характеристики 7
- Выступы 8
- Режим индикации температуры воздуха 8
- Защелки 10
- Корректировка показаний встроенного датчика температуры воздуха 10
- Контроль состояния системы обогрева 12
- Монтаж терморегулятора 13
- Самодиагностика 13
- Монтаж датчика температуры пола 15
- Инструкция по установке терморегулятора tp 711 16
- Комплект поставки 16
- Монтаж и подключение 16
