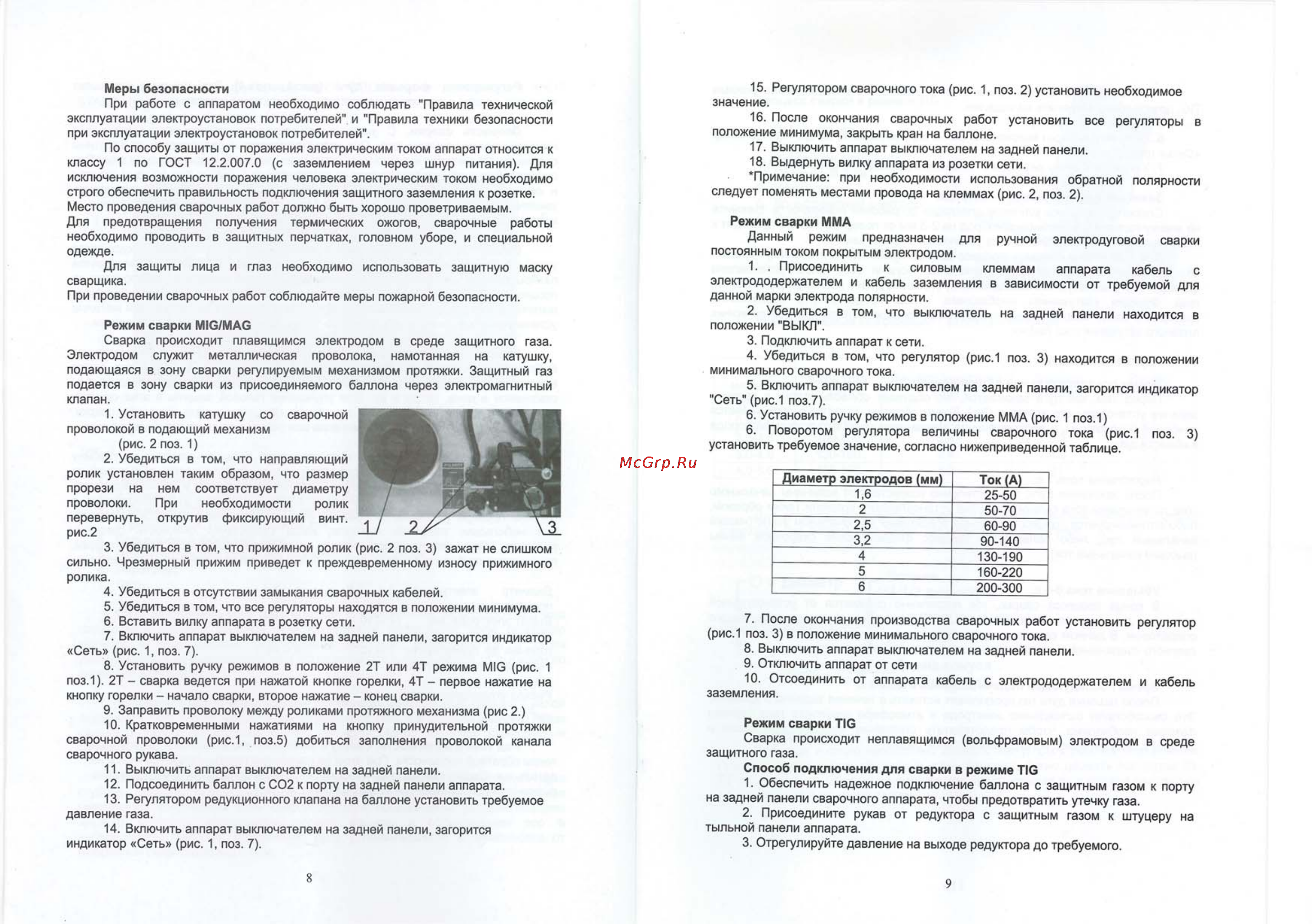

Меры безопасности При работе с аппаратом необходимо соблюдать Правила технической эксплуатации электроустановок потребителей и Правила техники безопасности при эксплуатации электроустановок потребителей По способу защиты от поражения электрическим током аппарат относится к классу 1 по ГОСТ 12 2 007 0 с заземлением через шнур питания Для исключения возможности поражения человека электрическим током необходимо строго обеспечить правильность подключения защитного заземления к розетке Место проведения сварочных работ должно быть хорошо проветриваемым Для предотвращения получения термических ожогов сварочные работы необходимо проводить в защитных перчатках головном уборе и специальной одежде Для защиты лица и глаз необходимо использовать защитную маску сварщика При проведении сварочных работ соблюдайте меры пожарной безопасности 15 Регулятором сварочного тока рис 1 поз 2 установить необходимое значение 16 После окончания сварочных работ установить все регуляторы в положение минимума закрыть кран на баллоне 17 Выключить аппарат выключателем на задней панели 18 Выдернуть вилку аппарата из розетки сети Примечание при необходимости использования обратной полярности следует поменять местами провода на клеммах рис 2 поз 2 Режим сварки ММА Данный режим предназначен для ручной электродуговой сварки постоянным током покрытым электродом 1 Присоединить к силовым клеммам аппарата кабель с электрододержателем и кабель заземления в зависимости от требуемой для данной марки электрода полярности 2 Убедиться в том что выключатель на задней панели находится в положении ВЫКП 3 Подключить аппарат к сети 4 Убедиться в том что регулятор рис 1 поз 3 находится в положении минимального сварочного тока 5 Включить аппарат выключателем на задней панели загорится индикатор Сеть рис 1 поз 7 6 Установить ручку режимов в положение ММА рис 1 поз 1 6 Поворотом регулятора величины сварочного тока рис 1 поз 3 установить требуемое значение согласно нижеприведенной таблице Режим сварки МЮ МАС Сварка происходит плавящимся электродом в среде защитного газа Электродом служит металлическая проволока намотанная на катушку подающаяся в зону сварки регулируемым механизмом протяжки Защитный газ подается в зону сварки из присоединяемого баллона через электромагнитный клапан 1 Установить катушку со сварочной проволокой в подающий механизм рис 2 поз 1 2 Убедиться в том что направляющий ролик установлен таким образом что размер прорези на нем соответствует диаметру проволоки При необходимости ролик перевернуть открутив фиксирующий винт рис 2 3 Убедиться в том что прижимной ролик рис 2 поз 3 зажат не слишком сильно Чрезмерный прижим приведет к преждевременному износу прижимного ролика 4 Убедиться в отсутствии замыкания сварочных кабелей 5 Убедиться в том что все регуляторы находятся в положении минимума 6 Вставить вилку аппарата в розетку сети 7 Включить аппарат выключателем на задней панели загорится индикатор Сеть рис 1 поз 7 8 Установить ручку режимов в положение 2Т или 4Т режима MIG рис 1 поз 1 2Т сварка ведется при нажатой кнопке горелки 4Т первое нажатие на кнопку горелки начало сварки второе нажатие конец сварки 9 Заправить проволоку между роликами протяжного механизма рис 2 10 Кратковременными нажатиями на кнопку принудительной протяжки сварочной проволоки рис 1 поз 5 добиться заполнения проволокой канала сварочного рукава 11 Выключить аппарат выключателем на задней панели 12 Подсоединить баллон с СО2 к порту на задней панели аппарата 13 Регулятором редукционного клапана на баллоне установить требуемое давление газа 14 Включить аппарат выключателем на задней панели загорится индикатор Сеть рис 1 поз 7 Режим сварки TIG Сварка происходит неплавящимся вольфрамовым электродом в среде защитного газа Способ подключения для сварки в режиме TIG 1 Обеспечить надежное подключение баллона с защитным газом к порту на задней панели сварочного аппарата чтобы предотвратить утечку газа 2 Присоедините рукав от редуктора с защитным газом к штуцеру на тыльной панели аппарата 3 Отрегулируйте давление на выходе редуктора до требуемого 8 9 Диаметр электродов мм 1 6 2 2 5 3 2 4 5 6 Ток А 25 50 50 70 60 90 90 140 130 190 160 220 200 300 7 После окончания производства сварочных работ установить регулятор рис 1 поз 3 в положение минимального сварочного тока 8 Выключить аппарат выключателем на задней панели 9 Отключить аппарат от сети 10 Отсоединить от аппарата кабель с электрододержателем и кабель заземления
