![Термофор тунгуска 2011, цвет антрацит Инструкция по эксплуатации онлайн [10/41] 167704](/views2/1154792/page10/bga.png)
9

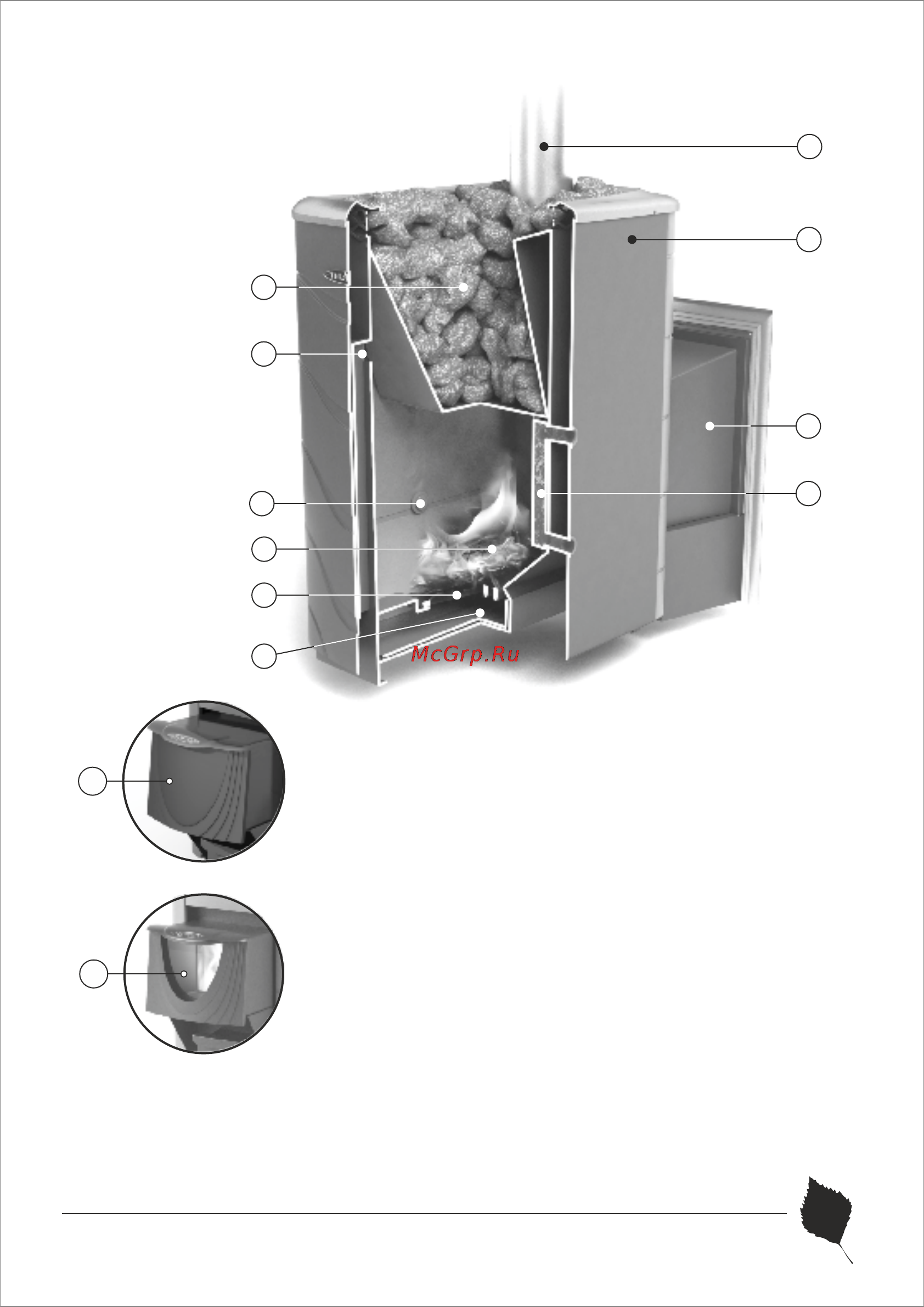

Рисунок 3. Расположение основных элементов печи «Тунгуска 2011»
модификация с теплообменником
1
2
3
4
5
6
8
9
10
«Тунгуска 2011 Витра»
1 - Невентилируемая каменка
2 - Канал подачи воздуха
3 - Заглушка
4 - Топливник
5 - Колосниковая решетка
6 - Выдвижной зольный ящик
7 - Дымоход (дымовая труба, в комплект
поставки не входит)
8 - Наружный кожух-конвектор
9 - Панорамный топливный канал
10 - Теплообменник
11 - Стальная дверца
12 - Дверца со светопрозрачным экраном
12
11
7
Изображения изделия представленные в настоящем «Руководстве по эксплуатации» могут
отличаться от изделия, к которому прилагается данное руководство.
Содержание
- Тунгуска 2011 1
- Тепло приходит из сибири 2
- Содержание 3
- Классическая банная печь 4
- Назначение 4
- Особенности конструкции 2011 года 5
- Свойства применяемой жаростойкой стали термины и комментарии 5
- Модельный ряд 7
- Технические характеристики 7
- Устройство и работа печи 9
- Использование по назначению 12
- Маркировка и упаковка печи 12
- Гайка 25
- Заглушка 25
- Конвектор 25
- Прокладка 25
- Теплообменник 25
- Топка 25
- Шайба 25
- Техническое обслуживание 34
- Текущий ремонт 36
- Гарантийные обязательства 37
- Транспортирование 38
- Хранение 38
- Комплект поставки 39
- Утилизация 39
