Обслуживание
22 3A2506ZAH
Для санитарных насосов с шаровыми обратными
клапанами:
извлеките прокладку шарика (242) и шарик
(541). Снимите нижний фиксатор (132b), седло (233)
и прокладку (240). Тщательно очистите все детали
и убедитесь в отсутствии признаков износа или
повреждений. При необходимости, замените детали.
Для насосов с хлопушечными обратными клапанами:
извлеките прокладку (240). Снимите средний фиксатор
(132c) и корпус (252). Снимите среднюю прокладку (240)
и хлопушечный клапан (251). Снимите нижний фиксатор
(132b), корпус (248) нижней створки и прокладку (240).
Тщательно очистите все детали и убедитесь в отсутствии
признаков износа или повреждений. При необходимости,
замените детали.

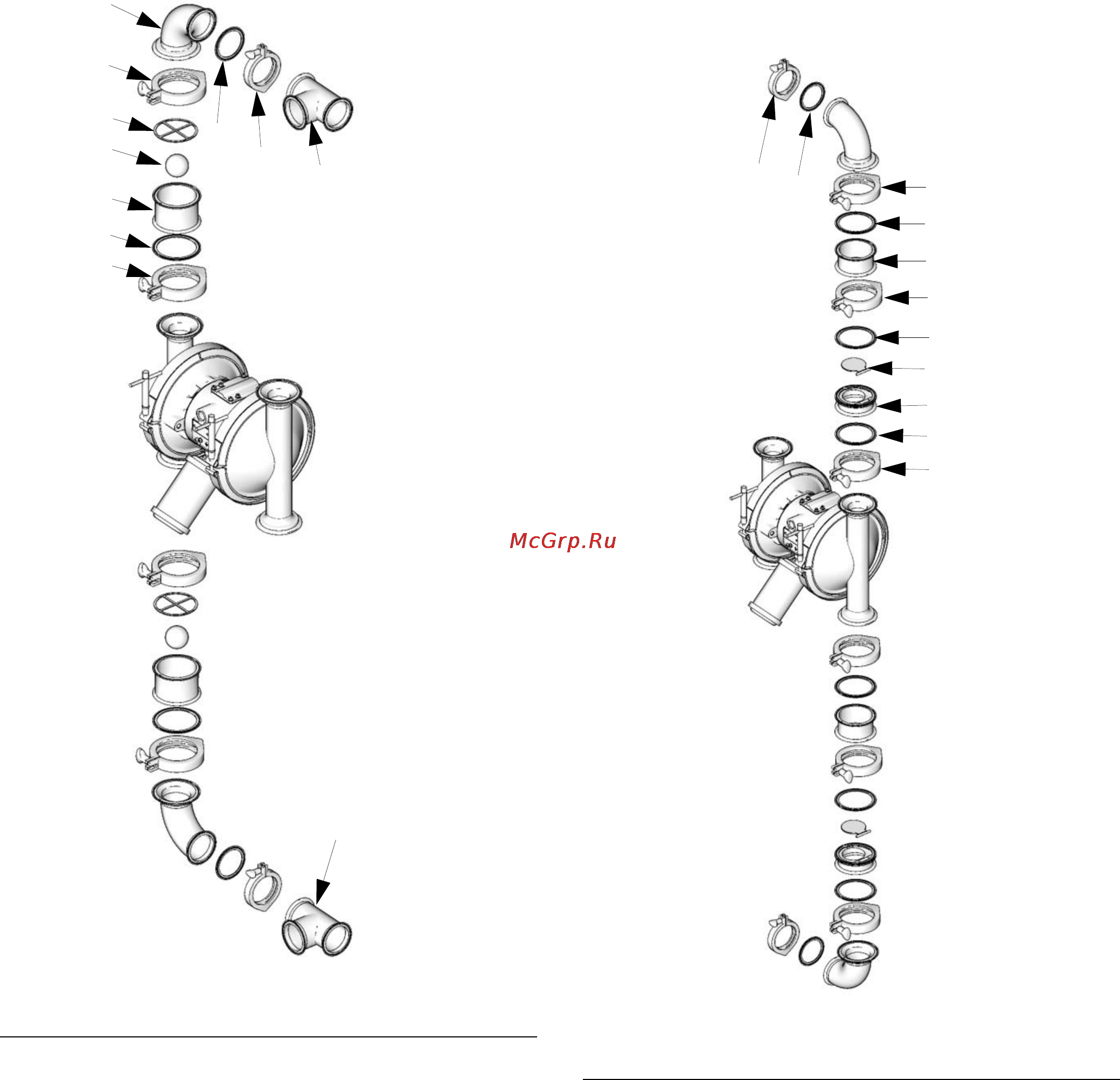

Р
ИС. 14: Узел санитарного шарового обратного клапана
TI8769a
128
129*
339*
233
*240
132b
132a
*242
130
*541
331*
РИС. 15: Узел хлопушечного обратного клапана
TI8770a
129*
130
132a
240*
252
132c
251
248
240*
132b
240*
