11

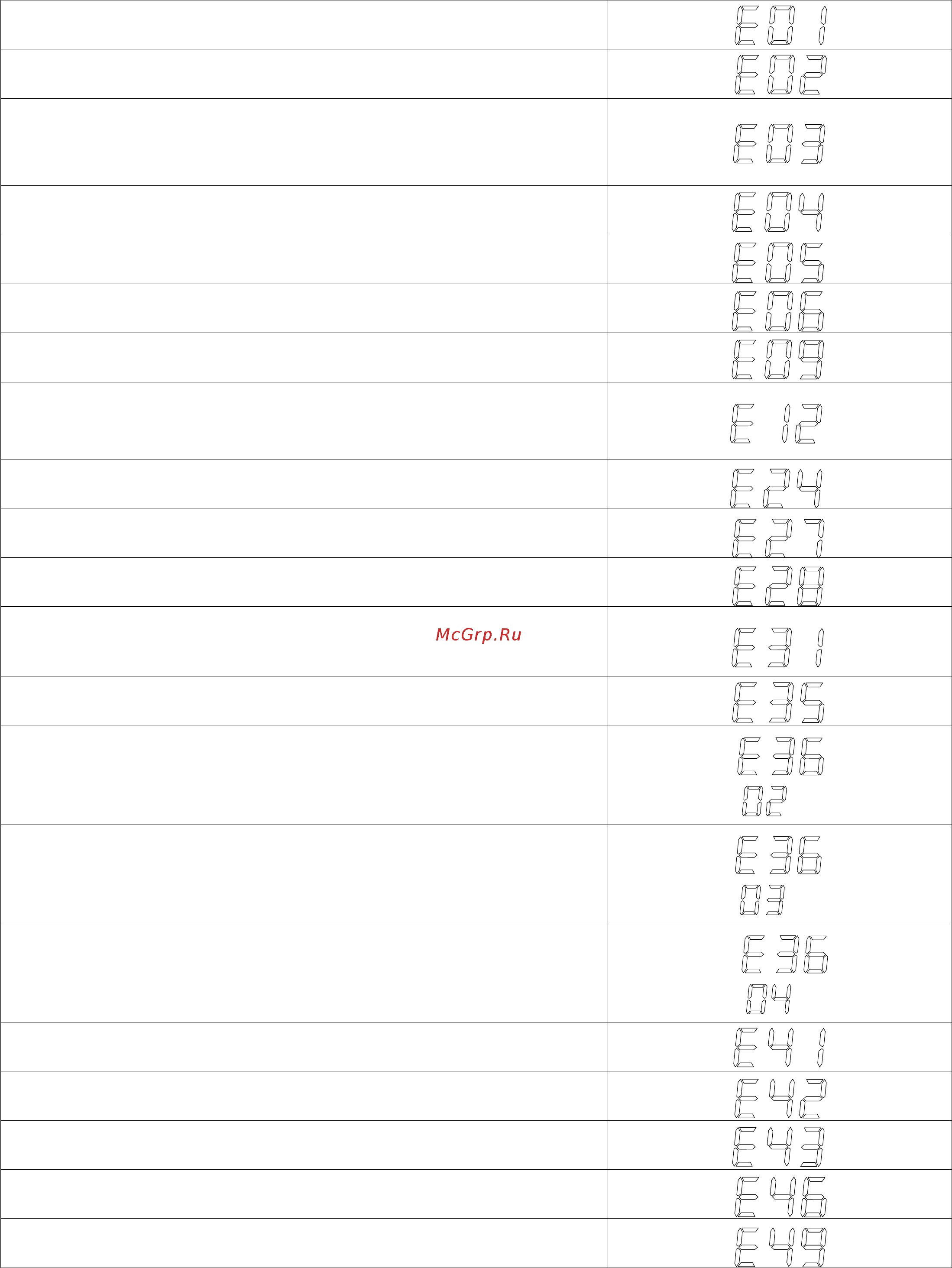

Неполадки в работе
Котел заблокирован из-за отсутствия пламени
Срабатывание сдвоенного датчика температуры подающей линии
Котел заблокирован из-за срабатывания термостат дымовых газов (мод. CTN/
RTN)
Котел заблокирован из-за срабатывания реле давления дымовых газов (мод.
CTFS/RTFS)
Слишком высокое давление в контуре отопления
Поврежден датчик подающей линий
Неисправен датчик холодной санитарной воды
Только для моделей CTFS/CTN
Давление в системе превышено
Неисправен датчик бойлера
Только для модели RTFS/RTN с внешним бойлером (опция), оснащенным
датчиком NTC
Неисправен температурный датчик солнечного коллектора «SCS» (опция
доступна при подключении)
Неисправен температурный датчик солнечного коллектора «SVS» (опция
доступна при подключении)
Неисправен температурный датчик бойлера солнечного контура «SBS» (опция
доступна при подключении)
Ошибка связи с пультом дистанционного управления (опция доступна при
подключении; данная ошибка появляется только на пульте дистанционного
управления)
Срабатывание предохранительного термостата зоны 2 с подмесом (опция
доступна при подключении)
Неисправен датчик подающей линии зоны 2 с подмесом (опция доступна при
подключении)
Неисправен датчик подающей линии зоны 3 с подмесом (опция доступна при
подключении)
Неисправен датчик подающей линии зоны 4 с подмесом (опция доступна при
подключении)
Отсутствует связь между периферийными платами (опция доступна при
подключении зональной платы и платы контура солнечных коллекторов)
Недопустимая конфигурация гидравлического контура
Ошибка конфигурации зон отопления (опция доступна при подключении пульта
ДУ и комнатного термостата)
Неисправен датчик давления
Ошибка связи между основной платой управления и сенсорным дисплеем
