54
SONDA BOLLITORE
SOLARE
SONDA BOLLITORE
CALDAIA
FORMENTERA
RTN 24
SONDA ESTERNA
MORSETTI 5 - 6
MORSETTI 3 - 4
TERMOSTATO
AMBIENTE
M
MORSETTI 15 - 16
RETE IDRICA
MORSETTI 7 - 8
MORSETTI 9 - 10
MORSETTI 11 - 12
MORSETTI 21 - 22 - 23

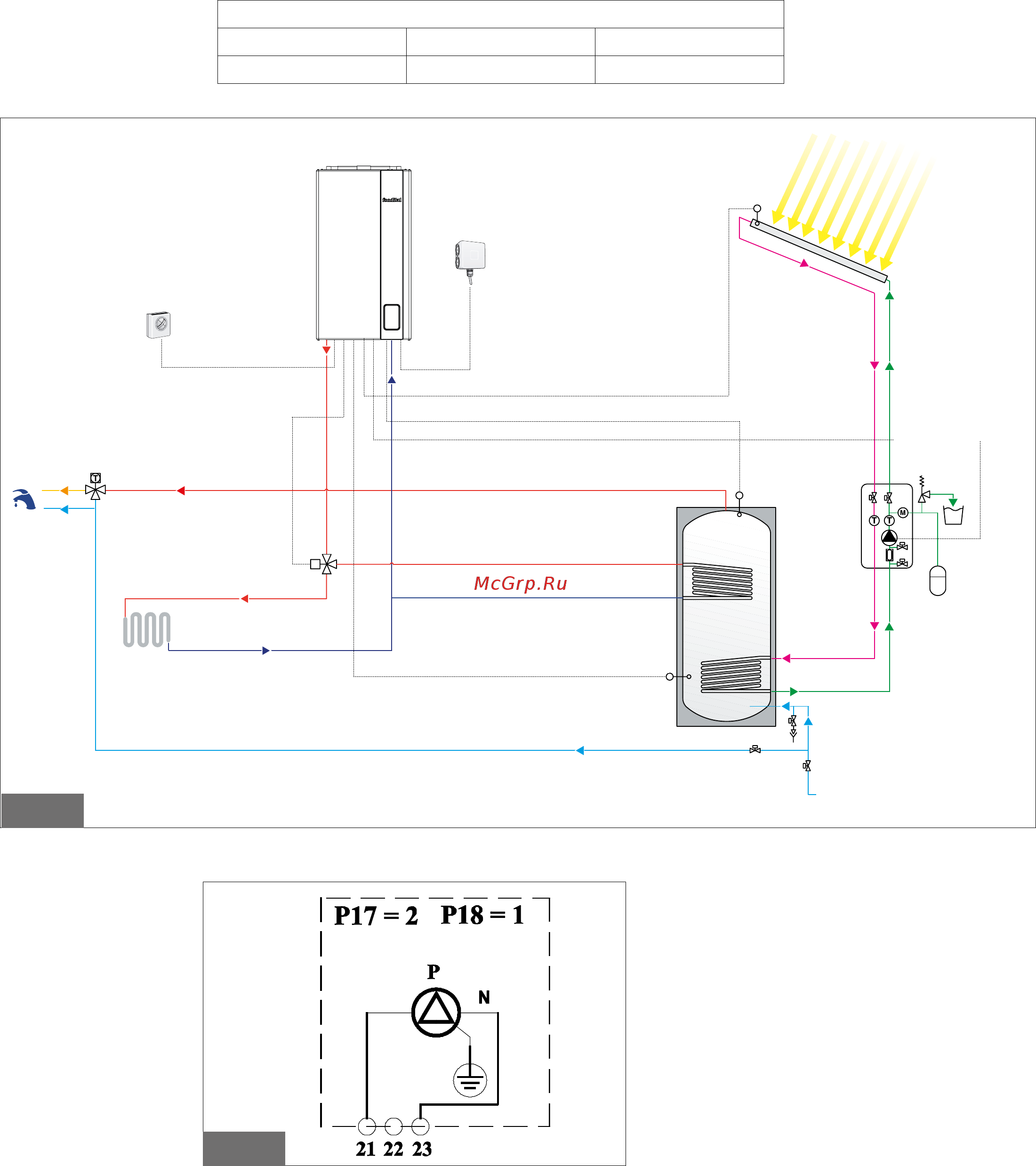

3.6.11. Схема подключения системы солнечных коллекторов к функции принудительной циркуляции с котлом, работающим
только на отопление (мод. RTFS/RTN)
Значения основных параметров
P03 P17 P18
3 2 1
рис. 30
ЗАЖИМЫ 9 - 10
ДАТЧИК ТЕМП.
СОЛНЕЧНОГО
БОЙЛЕРА
ЗАЖИМЫ 7 - 8
ЗАЖИМЫ 15 - 16
ЗАЖИМЫ 1 - 2
ЗАЖИМЫ 11 - 12
ЗАЖИМЫ 21 - 22 - 23
ДАТЧИК
ТЕМП.
БОЙЛЕРА
ГИДРАВЛИЧЕСКАЯ СЕТЬ
ЗАЖИМЫ 5 - 6
КОМНАТНЫЙ
ТЕРМОСТАТ
ДАТЧИК ТЕМП.НАР.
ВОЗДУХА
Схема подключения многофункционального реле
рис. 31
FORMENTERA
RTFS 242832
