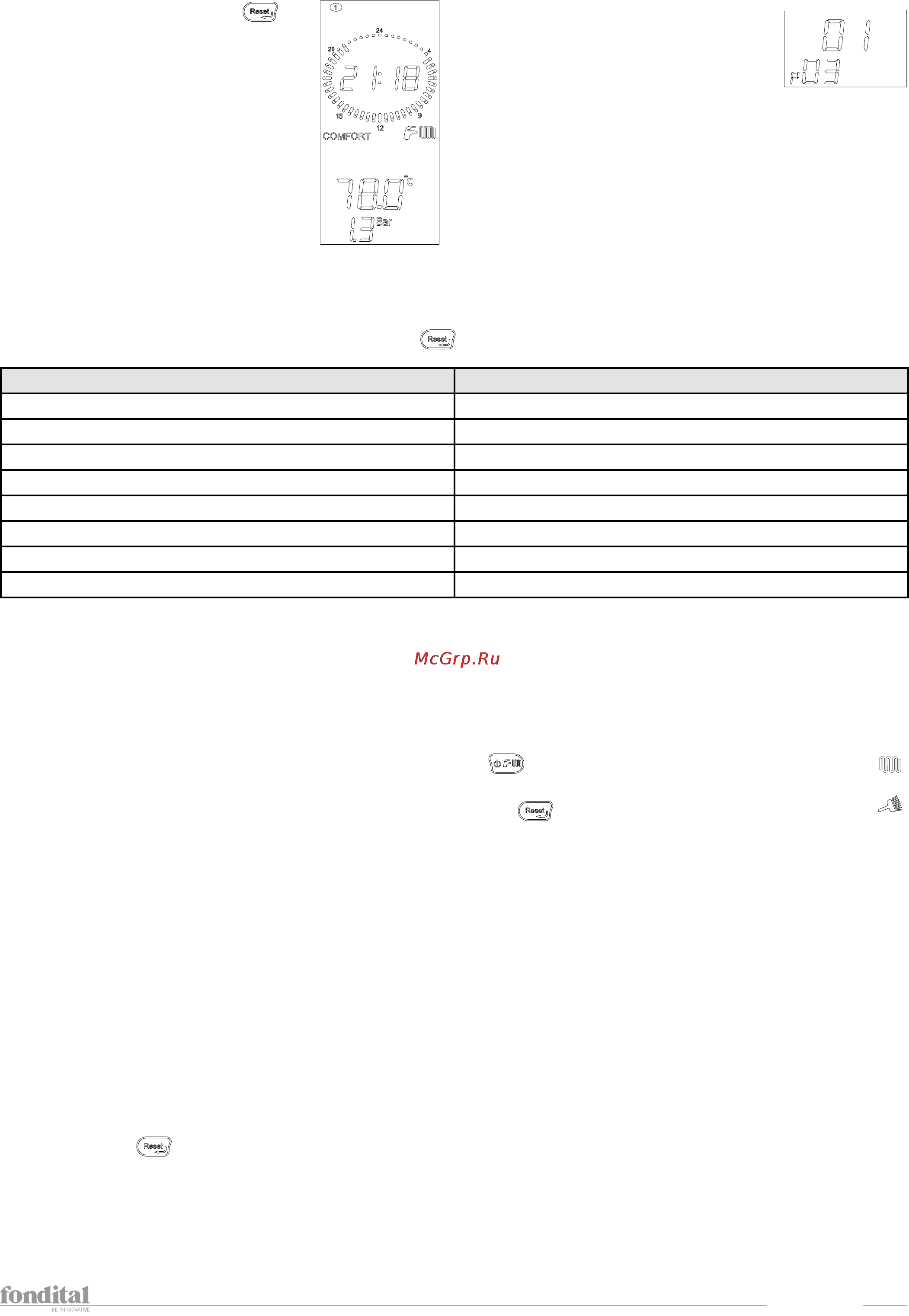

Инструкции по установке
3.18.3 Изменение параметра P0-TSP0
1. Нажать одновременно кнопки
и
ON и удерживать их в течении 3 секунд.
2. С помощью кнопок +/- ОТОПЛЕНИЕ
выбрать параметр, и подтвердить его
кнопкой OK.
3. При этом на дисплее отобразится
пиктограмма гаечного ключа;
4. С помощью кнопок +/- ОТОПЛЕНИЕперейдти на данный параметр.
5. Для подтверждения изменения нажать на кнопку OK.
6. Для выхода без изменения параметров, нажмите кнопку
.
Настройки котла Величина параметра P0-TSP0
12 кВт Метан 0
12 кВт Пропан 5
24 кВт Метан 1
24 кВт Пропан 3
28 кВт Метан 2
28 кВт Пропан 4
32 кВт Метан 6
32 кВт Пропан 7
Табл. 21 Таблица
• Произвести настройку газового клапана (смотри Регулирование газового клапана на странице 91).
3.18.4 Регулирование газового клапана
Регулирование максимальной мощности
• Удостовериться, что комнатный термостат (опция), если таковой имеется, находится на положении ON.
• На панели управления выбрать режим «отопление», нажимая кнопку
до тех пор, пока на дисплее не отобразится символ
.
• Включить функцию «трубочист», для этого нажать и не отпускать кнопку
до тех пор, пока не перестанет мигать символ .
Котел начинает работать на максимальной мощности.
• Если была сделана переналадка на другой тип газа, то надо войти в режим программирования для настройки параметра P0, исходя
из мощности и используемого типа газа, как указано в Табл. 13 Предельные значения параметров TSP и величин по умолчанию в
зависимости от типа котла (TSP0).
• Отрегулировать уровень содержания углекислого газа (CO2) в дымовых газах с помощью соответствующего регулятораB (смотри Р
ис. 41 Регулировка уровни содержания углекислого газаи удостовериться, что его величина находится в пределах, указанных в Табл
. 22 Содержание CO2 в дымовых газах. Не выключая режим «трубочист», перейти к следующему этапу — регулировке минимальной
мощности.
Регулировка минимальной мощности
• Прижав кнопку - ОТОПЛЕНИЕ до тех пор, пока на дисплее не появится значение, соответствующее минимальной скорости
вентилятора (с учетом Табл. 13 Предельные значения параметров TSP и величин по умолчанию в зависимости от типа котла (TSP0).
• Котел начинает работать на минимальной мощности.
• Отрегулировать уровень содержания углекислого газа (CO2) в дымовых газах, вращая регулятор «offset» C (смотри Рис. 41
Регулировка уровни содержания углекислого газаи удостовериться, что его величина находится в пределах, указанных в Табл. 22
Содержание CO2 в дымовых газах.
• Прижать кнопку
для выхода из режима «трубочист».
