• система должным образом наполнена водой (давление гидрометра 0,8/1 бар);

• возможные отсекающие клапана в трубах отопления открыты;

• кран подачи газа открыт;

• нет утечек газа;

• предохранительный клапан котла не блокирован;

• нет утечек воды.

Чтобы обеспечить более быстрый розжиг при первом включении, произвести стравливание воздуха из газового трубопровода, посредством

винта ниппеля замера давления на газовом клапане. По завершению операции закрутить до упора вышеупомянутый винт.

3.4. Включение и выключение

Правила включения и выключения - см. раздел “Инструкции для пользователя”.

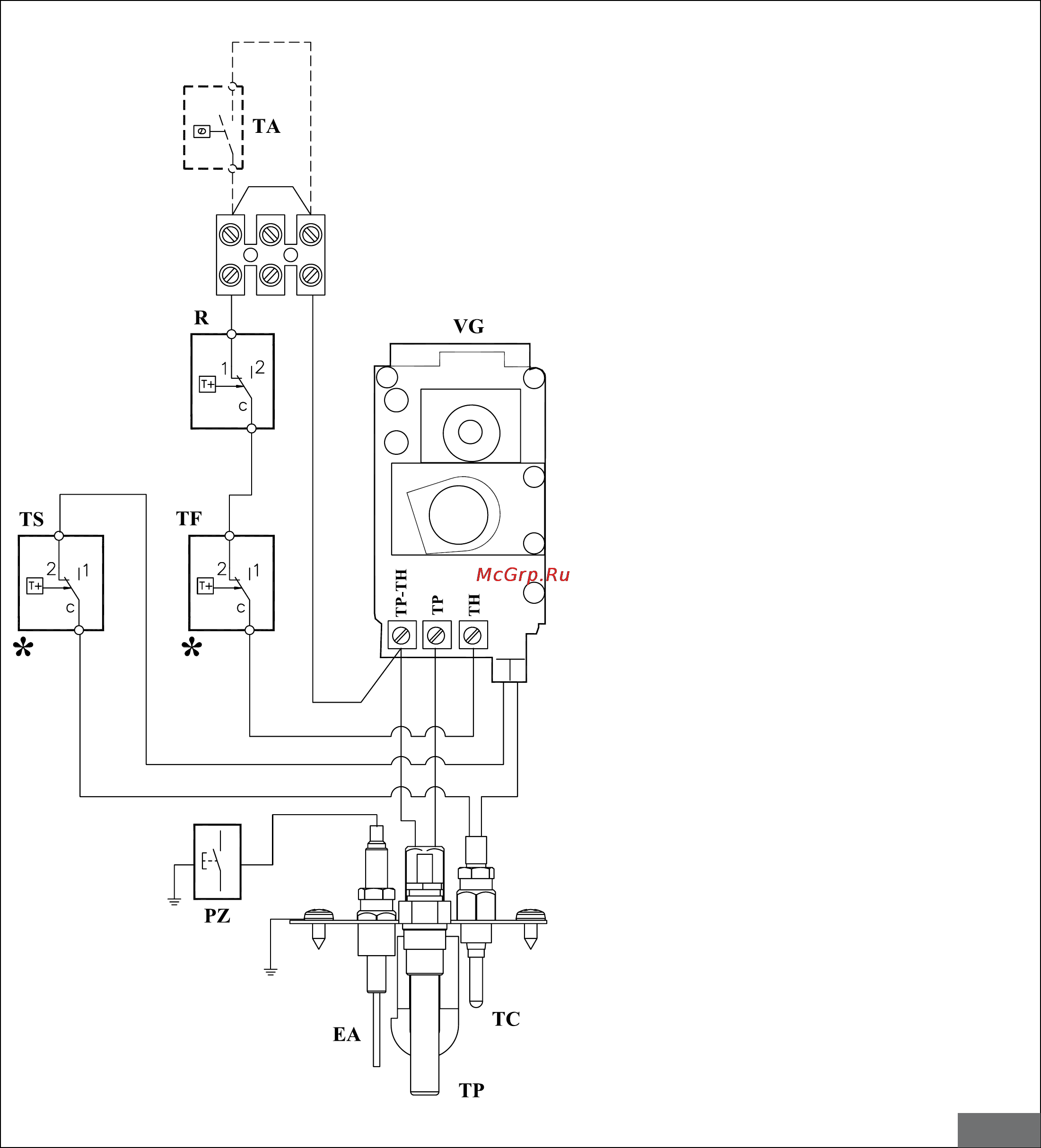

3.5. Электрическая схема

ТА: Комнатный термостат (максимальное допустимое

сопротивление 0,5 Ом, соответствует приблизительно

50 м кабеля сечением 2,5 мм + термостат с

позолоченными контактами)

TF: Термостат дымовых газов

TS: Предохранительный термостат котла

R: Термостат

VG: Газовый клапан

TC: Термопара

TP: Термоэлемент

PZ: Пьезоэлемент

EA: Электрод розжига

* Термостатам “IMIT” соответствует нумерация рисунка.

Для термостатов “T&G” обратный порядок контактов.

рис. 6
