Стр. 10 НПП0.005.005 РЭ Изм.1

1.3 Устройство и принцип работы

1.3.1 Общий вид весов различных модификаций представлен на рисунках 1, 2, 3.

В состав весов входят: весоизмерительный датчик, индикатор, грузоприемное и

грузопередающее устройства. Грузоприемное устройство состоит из грузоприемной

платформы (металлической чашки – поз. 10, рисунки 1-3) и держателя платформы (дер-

жатель чашки - поз. 9, рисунок 1, 2 и амортизаторы – поз. 9, рисунок 3. Грузопередаю-

щее устройство состоит из направляющих, обеспечивающих вертикальное воздействие

на датчик.

Чашка (10) связана с весовым устройством через держатель чашки (см. рисунки

1, 2) или амортизаторы (см. рисунок 3, поз. 9), которые в то же время служат для смяг-

чения воздействия ударных нагрузок.

Корпус весов состоит из основания (6) с кожухом (5), защищающим измеритель-

ный механизм весов. Доступ к головке одного из винтов, крепящих основание к кожуху,

блокируется гарантийной этикеткой (2).

Весы модификации ВЛТЭ-150С, ВЛТЭ-210С, ВЛТЭ-310С, ВЛТЭ-210/510С (см.

рисунок 1) комплектуются съемной витриной (12), образующей совместно с верхней и

нижней крышками (11) защищенную от воздушных потоков весовую камеру. Нижняя

крышка поворотом ее влево или вправо фиксируется в центре кожуха (5).

Разъём интерфейса USB-2.0 (питания) весов ВЛТЭ расположен на задней стен-

ке основания (поз. 3 на рисунках 1-3).

Питание весов осуществляется через разъем интерфейса USB-2.0 при подклю-

чении кабеля USB-2.0 к сети через блок питания, либо к соответствующему разъёму

ПК.

1.3.2 Для установки весов по уровню предназначен индикатор уровня (1) и регулировоч-

ные ножки (8). При вращении регулировочных ножек пузырек воздуха в индикаторе уровня дол-

жен переместиться в центр круга.

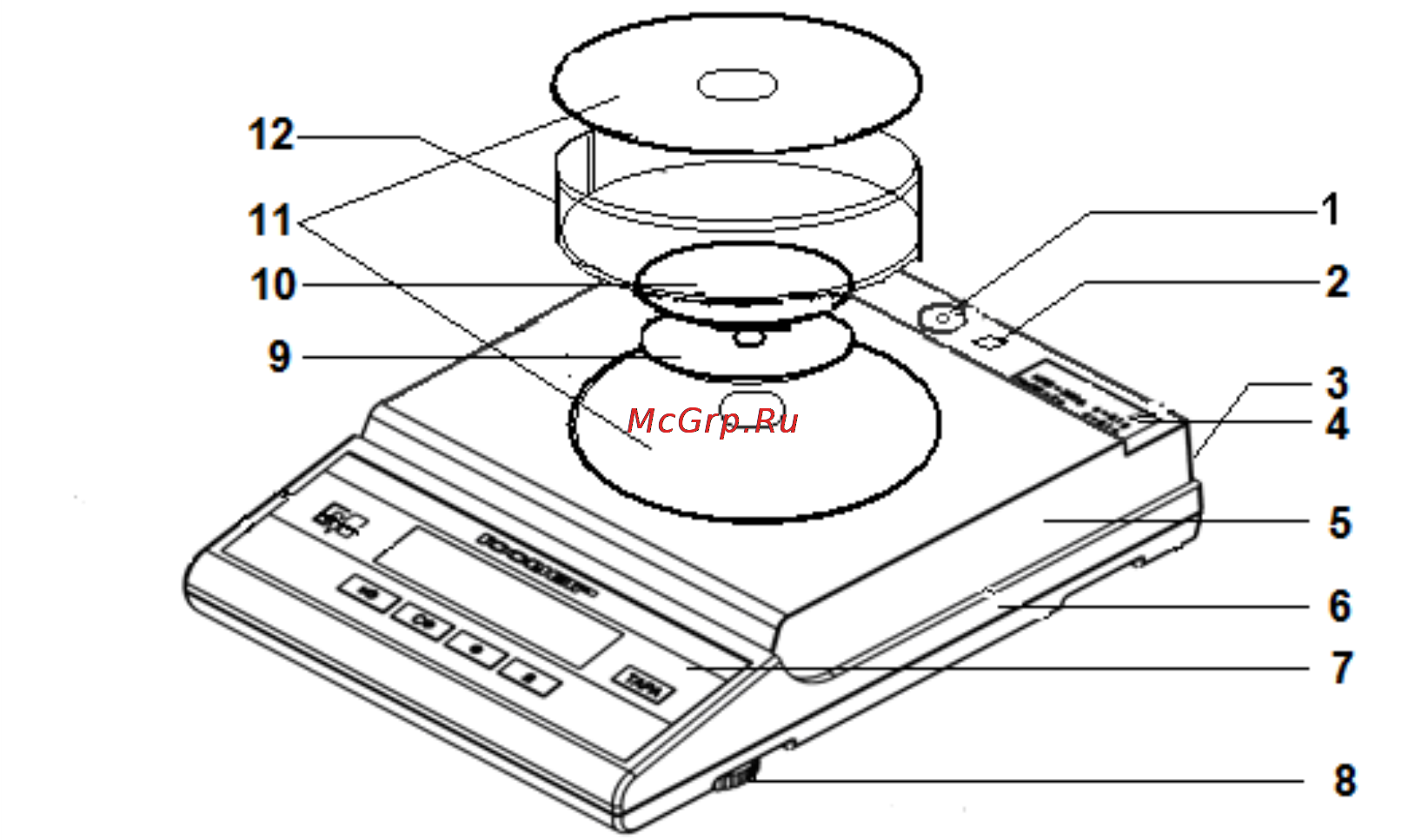

1 - индикатор уровня, 2 – гарантийная этикетка,3 – разъём интерфейса (питания), 4 - табличка с

данными, 5 - кожух, 6 - основание, 7 - панель управления, 8 - регулировочная ножка, 9 – держа-

тель чашки, 10 - чашка, 11 - крышка витрины, 12 – витрина

Рисунок 1 - Весы ВЛТЭ-150С, ВЛТЭ-210С, ВЛТЭ-310С, ВЛТЭ-210/510С
