18
3. Вставьте в отверстия пластиковые анкеры.
4. С помощью крестообразных винтов (саморезов)
закрепите установочный щит на стене.
5. Проверьте надежность крепления установочной
плиты.
Примечание: форма установочной плиты может
отличаться от представленной на рисунке, но
установка производится аналогично

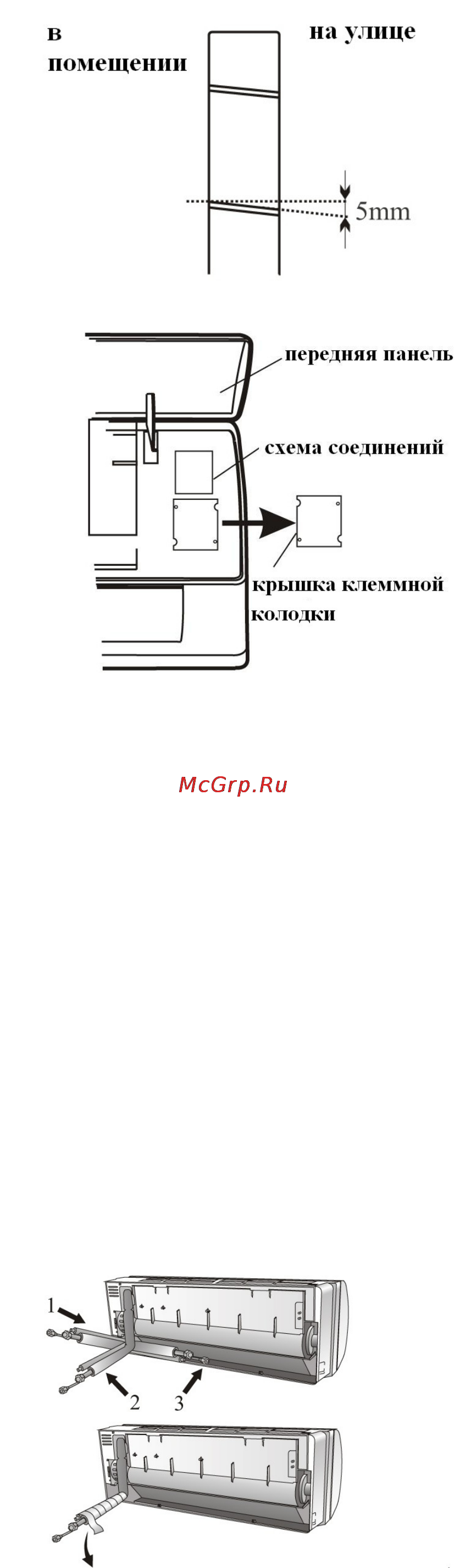

Сверление отверстия в стене для трубы
1. Выберите место в стене для сверления отверстия
для трубы (при необходимости), учитывая
расположение установочной плиты.
2. Вставьте гибкий фланец в отверстие в стене для
поддержания его чистоты и сохранности.
Отверстие должно иметь легкий наклон наружу.
Примечание: сливная труба также должна иметь
наклон наружу чтобы избежать протекания.
Электрические соединения – внутренний блок
1. Поднимите переднюю панель
2. Снимите крышку, как показано на рисунке
(отвинтив винт или сломав крючки).
3. Схема электрических соединений дается на правой части блока под передней панелью.
4. Соедините кабеля с клеммой с винтовым креплением, в соответствии с номерами,
соблюдая правила техники безопасности.
5. Кабель, соединяющий внутренний и наружный блоки, должен быть для наружного
использования.
6. Розетка должна находиться в зоне досягаемости, чтобы при необходимости прибор можно
было отключить от сети.
7. Следует обеспечить надежное заземление.
8. Если силовой кабель поврежден, обратитесь в сервисный центр за предоставлением
замены.
9. Неправильное подсоединение проводов может привести к сбоям в работе кондиционера и
выводу из строя его рабочих элементов.
Примечание: кабели подсоединены к главной печатной плате внутреннего блока
производителем, в соответствии с моделью кондиционера без клеммной колодки.
Монтаж труб для циркуляции хладагента
Трубы могут идти в одном из направлений,
обозначенном цифрами на рисунке. Если труба идет в
направлении 1 или 3, сделайте резаком прорез в желобке
со стороны внутреннего блока. Ведите трубы по
направлению к отверстию в стене и свяжите вместе с
помощью изоленты медные трубы, сливную трубу и
электрического кабеля. Сливная труба должна при этом
располагаться внизу, чтобы вода могла свободно стекать.
Соединение труб
• Не снимайте с трубы колпачок перед монтажом,
чтобы избежать попадания внутрь влаги или загрязнений.
